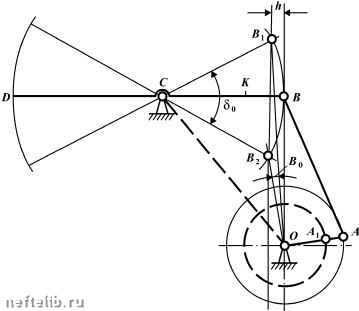

Рис. 5.7. Кинематическая схема преобразующего механизма дезаксиальных

станков-качалок

разное, что обусловлено работой штангового насоса. При ходе вверх станок-качалка производит работу по поднятию штанговой колонны и столба жидкости, при ходе вниз штанговая колонна идет под собственным весом, а вес столба жидкости передается на трубы. Очевидно, что если средняя скорость движения ТПШ при ходе вверх будет меньше, чем при ходе вниз, то это позволит уменьшить ускорения, а следовательно, и динамические нагрузки, действующие на штанговую колонну п р и ходе вверх, т.е. в тот период, когда она наиболее нагружена.

Исходя из этих соображений станки-качалки выполняют с небольшим отрицательным дезаксиалом, у которых время хода вверх больше времени хода вниз. Слишком большой дезаксиал также нежелателен, так как при этом происходит увеличение утечек через плунжер при ходе вверх, появляется возможность зависания колонны штанг в трубах при ходе вниз за счет большей скорости спуска, особенно при ее работе в наклонно направленных скважинах и скважинах с отклонениями парафина или гидратов.

5.2. Насосно-компрессорные трубы

Насосно-компрессорные трубы по ГОСТ 633-80 могут выпускаться четырех конструкций: гладкие и муфты к ним;

с высаженными наружу концами и муфты к ним (тип В);

гладкие высокогерметичные и муфты к ним (тип НКМ);

безмуфтовые высокогерметичные с высаженными наружу концами (тип НКБ).

ГОСТ 633-80 предусматривает изготовление труб по точности и качеству двух исполнений: А и Б. Трубы всех типов исполнения А выпускаются длиной 10 м, с возможными отклонениями ±5 %. Трубы исполнения Б изготавливают двух групп длин: группа 1 - от 5,5 до 8,5 м; группа 2 - от 8,5 до 1 0,0 м.

Трубы соединяют с помощью резьб конических с треугольным (НКТ) или трапецеидальным (НКМ, НКБ) профилем.

Колонна труб, свинченная из гладких труб, имеет прочность, не одинаковую по всей длине. Прочность резьбового соединения меньше прочности тела трубы. Такие трубы называют неравнопрочными. Равнопрочные трубы (с высадкой и НКБ) имеют прочность, одинаковую по всей длине.

При применении НКТ для обеспечения герметичности необходимо применять специальные смазки.

Трубы типов НКМ и НКБ относятся к высокогерметичным из-за выполнения специального уплотнительного пояска на ниппельной и муфтовой частях соединения.

Трубы типов НКМ и НКБ требуют специальной оснастки при проведении спускоподъемных работ, чтобы избежать износа уплотнительной поверхности ниппеля в момент укладки на мостки или, наоборот, в момент подачи трубы с мостков на устье. Целесообразнее работать с такими трубами с установкой их в вертикальное положение на мачте подъемного агрегата.

По механической прочности трубы разделяют по группам прочности. Предельная глубина спуска одноразмерной равнопрочной колонны труб (в вертикальных скважинах), исходя из расчета на растяжение от собственного веса, приведена в табл. 5.7. В табл. 5.8 приведены аналогичные данные для НКТ по стандарту Американского нефтяного института АНИ5СТ из наиболее известных групп прочности (при коэффициенте запаса прочности 1 ,3).

Для наклонных скважин указанные значения будут меньше.

Максимальный диаметр НКТ для эксплуатационной колон-

Т а б л и ц а 5.7

Предельные глубины спуска (в м) одноступенчатой колонны насосно-компрессорных труб (гладкие) отечественного производства по ГОСТ 633-80

Т а б л и ц а 5.8

Предельные глубины спуска (в м) одноступенчатой колонны насосно-компрессорных труб (гладкие) по стандарту АНИ

ны 146 мм не должен превышать 73 мм, для колонны 168 мм -89 мм.

В настоящее время основная масса отечественных НКТ выпускается с группами прочности Д, К, Е.

За рубежом трубы НКТ изготавливают как по стандартам АНИ (5А, 5АХ, 5АС), так и по другим нормативным документам. Стандарт АНИ5А предусматривает выпуск труб групп прочности Н-40, J-55 и N-80, стандарт АНИ5АС - из высокопрочных сталей группы прочности Р-1 05, стандарт АНИ5АС -из коррозионно-стойких сталей групп прочности С-75 и L-80. Механические свойства сталей, используемых для НКТ, приведены в табл. 5.9. Выпускаются также нестандартизирован-ные трубы групп прочности С-90, Q-125, V-150.

Стандартами АНИ предусмотрены муфтовые (для гладких труб и с высадкой наружу) и безмуфтовые соединения. Применяют резьбы конические с треугольным (аналоги соединений для гладких труб НКТ по ГОСТ 633-80), или трапецеидальным профилем (аналоги соединений труб типов НКБ, НКМ
