П р о д о л ж е н и е т а б л . 9.2

Шифр

КР9-1 КР9-2 КР9-3 КР9-4

КР10

КР10-1

КР10-2

КР11 КР12

Виды работ по КРС

Перевод на использование по другому назначению

Освоение скважин под нагнетательные Перевод скважин под отбор технической воды Перевод скважин в наблюдательные, пьезометрические Перевод скважин под нагнетание теплоносителя или воздуха

Ввод в эксплуатацию и ремонт нагнетательных скважин

Оснащение паро- и воздухонагнетательных скважин противо-песочным оборудованием

Промывка в паро- и воздухонагнетательных скважинах песчаных пробок

Консервация и расконсервация скважин Прочие виды работ

Шифр

ПНП1

ПНП1-1

ПНП1-2

ПНП1-3

ПНП1-4

ПНП1-5

ПНП1-6

ПНП1-7

ПНП1-8

ПНП1-9

ПНП1-10

ПНП1-11

ПНП1-12

ПНП1-13

ПНП2

Т а б л и ц а 9.3 Разновидности скважино-операций

Виды и подвиды операций

Создание оторочек:

газа

парогазовых смесей

мицеллярного

других реагентов Инициирование и регулирование внутрипластового горения

Технико-технологические требования к сдаче

Выполнение запланированного объема работ То же

растворителя раствора ПАВ раствора полимеров кислот щелочей горячей воды пара" газожидкостных смесей активного илп

раствора"

Выполнение запланированного объема работ

операция по повышению нефтеотдачи пластов, также отнесенная к ремонтным работам в скважинах. Скважино-операцией ремонтных работ по повышению нефтеотдачи пластов является комплекс работ в скважине по введению в пласт агентов, инициирующих протекание в недрах пласта физических, химических или биохимических процессов, направленных на повышение коэффициента конечного нефтевытеснения на данном участке залежи (табл. 9.3).

Данными работами занимаются, как правило, бригады капитального ремонта скважины или другие специализированные бригады, входящие в состав Управления повышения нефтеотдачи пластов и капитального ремонта скважин (УПНП и КРС).

9.2. Агрегаты, оборудование и инструмент

Подземный ремонт скважин связан с подъемом из скважины и спуском оборудования, инструмента, различных приборов, а также с закачкой в скважину технологических жидкостей. Для этого применяются следующие способы ремонта: с помощью скважинного трубопровода, собираемого из отдельных труб;

с помощью скважинного трубопровода из гибких труб, наматываемых на барабан;

с использованием канатной техники или на кабеле.

Для доставки технологических жидкостей используются скважинные трубопроводы, межтрубное (если скважинных трубопроводов несколько) и затрубное пространство. Как правило, при применении нескольких скважинных трубопроводов, их размещают концентрично по типу "труба в трубе". Параллельное подвешивание требует больших диаметров обсадных колонн и специального оборудования, например пакеров с двумя параллельно расположенными стволами. Поэтому такое подвешивание не нашло широкого применения в нашей стране.

Подземный ремонт может проводиться при открытом и закрытом или герметизированном устье.

В первом случае скважину необходимо останавливать путем ее глушения и замещения внутрискважинной жидкости на безопасную жидкость с целью снижения ее агрессивного воздействия на бригаду подземного ремонта и окружающую среду. Глушение скважины, как правило, существенно ухудшает состояние призабойной зоны скважины и может привести к снижению ее дебита.

Во втором случае ремонт производится без глушения скважины, что не приводит к снижению ее дебита после ремонта, улучшает условия работы бригады подземного ремонта и снижает вероятность загрязнения окружающей среды. Но при этом требуется сложное дорогостоящее оборудование, включающее устьевые превенторы и уплотнение устья, способное обеспечивать герметичный пропуск труб с муфтами. Кроме того, в отличие от ремонта при открытом устье, где спуск оборудования происходит под его собственным весом, в этом случае необходимо использование специальных устройств на устье, обеспечивающих создание осевой нагрузки на трубы для проталкивания колонны в скважину при больших давлениях на нем.

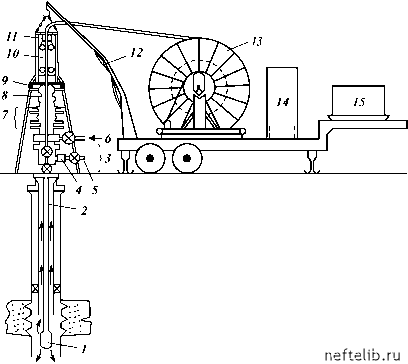

Рис. 9.1. Схема установки с гибкими трубами для подземного ремонта скважин:

1 - циркуляционный переводник; 2 - гибкие НКТ; 3 - колонная головка; 4 -дроссель; 5 - отводная линия; 6 - циркуляционный тройник с дросселем противодавления и задвижкой; 7 - четырехплашечный превентор; 8 - сальниковая коробка; 9 - индикатор веса; 10 - инжекторная головка для подачи и извлечения колонны гибких труб; 11 - выпрямляющее устройство; 12 - подъемный кран инжектора; 13 - барабан с гибким НКТ; 14 - кабина управления; 15 - энергетический блок

В последнее время ремонт при герметизированном устье получил широкое распространение при использовании установок с гибкими трубами (рис. 9.1). Это объясняется: существенным упрощением устьевого оборудования вследствие отсутствия муфт на трубах и выполнения труб, наматываемых на барабан; возможностью быстрого проведения спускоподъемных операций и широкого применения средств автоматизации и контроля. Подобные технологии все больше используются в нашей стране для борьбы с парафиновыми, гидратными пробками. Известно их применение для спуска исследовательских приборов, установки газлифтных клапанов, т.е. в случаях, где не-
