ствлять только при выключенной установке, выключенном рубильнике и со снятыми предохранителями.

2. Корпуса трансформатора (автотрансформатора) и станции управления, а также броня кабеля должны быть заземлены.

3. Обсадная колонна скважины должна быть соединена с заземляющим контуром или нулевым проводом сети 380 В.

4. Установка включается нажатием на кнопки "Пуск" и "Стоп" или поворотом пакетного переключателя, расположенных на наружной стороне двери станции управления, персоналом, имеющим квалификации группы I и прошедшим специальный инструктаж.

5. Работы по монтажу, проверке, регулировке, снятию на ремонт и установке измерительных приборов и релейных аппаратов на станциях управления, а также переключение ответвлений в трансформаторах (автотрансформаторах) необходимо проводить только при выключенной установке, выключенном блоке рубильник - предохранитель, со снятыми предохранителями, двумя лицами с квалификацией одного из них не ниже группы III.

6. Кабель со станций управления до устья скважины прокладывается на специальных опорах на расстоянии не менее 400 мм от поверхности земли.

7. Запрещается прикасаться к кабелю при работающей установке и при пробных пусках.

8. Сопротивление изоляции установки измеряется мегомметром напряжением до 1000 В.

9. Менять блок рубильник - предохранитель и ремонтировать его непосредственно на станции управления только при отключенном напряжении сети 380 В от станции управления (отключение осуществляется персоналом с квалификацией не ниже группы III на трансформаторной 6/0,4 кВ).

10. При соединении узлов погружного агрегата запрещается держать руками шлицевую муфту.

Глава 7

ПОДДЕРЖАНИЕ ПЛАСТОВОГО ДАВЛЕНИЯ И ПОВЫШЕНИЕ НЕФТЕОТДАЧИ

ПЛАСТОВ

7.1. Методы воздействия на нефтяные пласты

с целью увеличения темна отбора нефти из залежи и повышения ее нефтеотдачи проводят нагнетание рабочего агента в нласт для создания напорного режима, который имеет большую конечную нефтеотдачу но сравнению с режимами истощения.

В большинстве случаев (для месторождений РФ более 80 %) используется система поддержания пластового давления (ПДД) путем закачки воды.

Закачка газа, хотя и менее эффективна ввиду уменьшения коэффициентов охвата и нефтеотдачи, находит свое применение. Этому способствуют значительная газовая шапка, отсутствие напора контурных вод, наличие в коллекторе большого содержания набухающих глин.

В общем случае имеются следующие методы воздействия на нефтяные пласты: законтурное и внутриконтурное заводнения, нагнетание газа в повышенную часть залежи, вторичные методы добычи нефти, новые методы вытеснения нефти из залежи (повышение нефтеотдачи)

Законтурное заводнение - технологический процесс ППД, при котором воду нагнетают в пласты через нагнетательные скважины, расположенные за внешним контуром нефтеносности (рис. 7.1, а). Эксплуатационные скважины находятся внутри контура нефтеносности.

Приконтурное заводнение - процесс, при котором нагне-

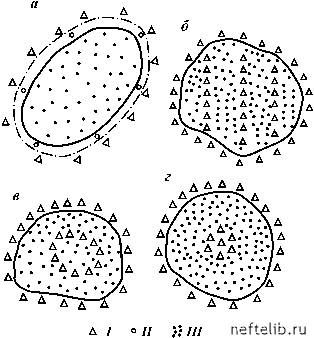

Рис. 7.1. Схема заводнения месторождения:

нагнетательные скважины; II - контрольные скважины; III ционные скважины

эксплуата-

тательные скважины располагают в водонефтяной части пласта внутри внешнего контура нефтеносности. Это заводнение применяется вместо законтурного при плохой гидродинамической связи нефтеносной и водонасыщенной частей пласта. Возможно использование одновременно законтурного и прикон-турного заводнения при большой площади водоплавающей части залежи.

В указанных системах ППД заводнение действует на 2-3 ближайших ряда эксплуатационных скважин.

Для интенсификации добычи и увеличения охвата залежи воздействием применяется внутриконтурное заводнение (рис. 7.1, б), основой которого является разрезание залежи рядами нагнетательных скважин на несколько отдельных площадей. Крупные месторождения разрабатываются при комбинации законтурного и внутриконтурного заводнения. Вариантами по расположению скважин являются очаговое, внутриконтурное кольцевое (рис. 7.1, в), осевое (рис. 7.1, „) заводнения.
