Гидроперфоратор спускают в скважину на колонне НКТ. Его насадки изготовлены из абразивостойких сплавов, например ВК-6. Для циркуляции жидкости с песком ее готовят в пескосмесительных агрегатах типов 2ПА, 3ПА, а закачивают насосными агрегатами 2АН-500 или 4АН-700. Закачку также можно производить цементировочными агрегатами или буровыми насосами.

В качестве жидкости песконосителя используют нефть (для нефтяных скважин) или воду (для нагнетательных скважин). Желательно применять кварцевый песок с размером зерен 0,22 мм.

Торпедирование скважины - разрушение породы пласта с помощью взрыва торпеды. Используют фугасные, шнуровые и кумулятивные торпеды. При взрыве торпеды в продуктивном пласте образуются каверна и сеть трещин радиального направления. Для защиты обсадной колонны труб над торпедой должен быть слой глины, песка, нефти, воды. Возможна также установка цементного моста.

Разрыв пласта пороховым газом - разрушение пласта с помощью пороховых газов. В скважину напротив продуктивного пласта на кабеле спускают аппарат с зарядом пороха. После его подрыва электрозапалом давление пороховых газов (которые больше, чем при гидроразрыве), действуя подобно клину, увеличивает сеть трещин в пласте.

Разрыв пласта ударной волной. Суть метода в создании гидродинамического удара столба жидкости в скважине, высокое давление от которого ведет к образованию трещин. На проволоке спускают стеклянный баллон вакуумного наполнения. Давлением насосного агрегата 4АН-700 он разрушается с образованием гидродинамического удара столба жидкости.

Обработка призабойной зоны ПАВ. Технология применения этого способа аналогична кислотной обработке. Насосным агрегатом закачивают концентрированный раствор ПАВ, затем раствор слабой концентрации за счет растворителя -нефть. Применяют ПАВ в виде ОП (оксиэтилированный препарат), ОЖК (оксиэтилированная жирная кислота), сульфа-нола и др.

Тепловая обработка призабойной зоны - самый распространенный способ улучшения фильтрационной способности пласта для нефтей с большим содержанием смол, асфальте-нов, парафинов и удаления их отложений со стенок НКТ и скважин за счет тепла.

Технология тепловой обработки имеет две разновидности. В первом случае прогрев призабойной зоны проводят с помощью

спускаемого на кабель-тросе электронагревателя. Время прогрева - несколько суток. Во втором случае теплоносители -нефть, воду, нефтепродукты, пар вводят в скважину с поверхности. Жидкости (нефть, конденсат, керосин, дизтопливо, вода с добавками ПАВ), нагретые паром до 90-95 °С, с помощью насосов закачивают по НКТ в пласт при остановленной скважине. Также можно нагнетать перегретый водяной пар от парогенератора типа ППУ.

7.5. Оборудование для гидроразрыва плагта и обработки призабойной зоны

Гидравличегкий разрыв плагта проводят для увеличения дебита нефтяных или приемистости нагнетательных скважин. Суть процесса заключается в нагнетании в скважину жидкости со скоростью, превышающей скорость поглощения ее пластом. В призабойной зоне создается высокое давление, благодаря которому расширяются имеющиеся в пласте трещины или образуются новые. Для сохранения трещин в раскрытом состоянии в жидкости разрыва вводят крупнозернистый песок, который препятствует последующему смыканию трещин.

Образующиеся при гидравлическом разрыве пласта трещины обладают высокой проницаемостью, радиус их распространения иногда достигает десятков метров, что обусловливает высокую эффективность гидравлического разрыва пласта.

Породы, которые подвергают гидравлическому разрыву -плотные пески, сцементированные песчаники, известняки, доломиты. К породам, которые не рекомендуется подвергать гидравлическому разрыву, относятся глины, рыхлые пески и многие сланцы.

По данным промысловой практики давление на забое, необходимое для гидравлического разрыва пласта, обычно превышает гидростатическое примерно в 1,5-2 раза. Например, для скважин глубиной 2000 м давление на забое при гидроразрыве пласта составляет 30-50 МПа, соответствующее на устье (за вычетом гидравлических потерь) - от 1 0 до 30 МПа.

В качестве рабочей жидкости для гидравлического разрыва пласта используют углеводородные жидкости (сырую высоковязкую нефть, керосин или дизельное топливо, загущенные мылами, нефтекислотные эмульсии и др.) и водные растворы (вода, сульфит-спиртовая барда, загущенные растворы соляной кислоты и др.). Углеводородные жидкости применяют в нефтяных скважинах, а водные растворы - в нагнетательных. Пе-

сок для заводнения трещин должен обладать достаточной прочностью. Этим требованиям удовлетворяет крупнозернистый, однородный по составу кварцевый песок. Песок не должен содержать пылевых, илистых, глинистых и карбонатных частиц. Наилучшими являются пески с размерами зерен от 0,5 до 1,0 мм.

Процесс гидроразрыва пласта производят по этапам. Сначала промывают скважину для удаления загрязняющих отложений с забоя скважины. Затем в нее спускают на насосно-компрессорных трубах пакер с якорем, устанавливая его выше верхних отверстий фильтра, а устье скважины оборудуют специальной головкой - арматурой устья, к которой подключают насосные агрегаты для нагнетания в скважину жидкости гидроразрыва. Дальнейшая последовательность этапов такова: закачка в скважину жидкости разрыва для создания трещин в пласте; закачка жидкости-песконосителя и закачка жидкости для продавливания песка в пласт.

Общая продолжительность процесса

t = (Vp + Ужп + )/Q,

где Ур - объем жидкости разрыва, м3; Ужн - объем жидкости-песконосителя, м3; Унр - объем продавочной жидкости, м3; Q - средний расход жидкости, м3/ч.

Необходимое число агрегатов n определяют исходя из пода-

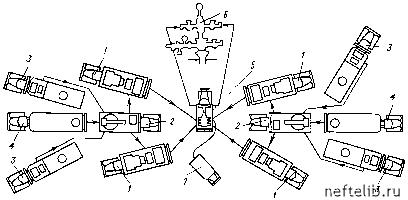

Рис. 7.7. Схема обвязки оборудования при гидравлическом разрыве пласта:

1 - насосный агрегат; 2 - пескосмесительный агрегат; 3 - автоцистерна; 4 -песковоз; 5 - блок манифольда; 6 - арматура устья; 7 - станция контроля и

управления процессом
