с прорастанием дислокаций при пластической деформации контактирующих поверхностей либо при наличии высокой температуры.

Практическое получение монолитных соединений осложнено двумя факторами.

свариваемые поверхности имеют микронеровности, поэтому

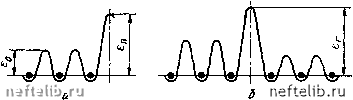

Рис I I Энергетический барьер потенциальной энергии системы атомов у поверхности кристалла (а) и иа границе твердой и жидкой фаз в начальный период их контактирования (б)

При совмещении поверхностей контактирование возможно лишь в отдельных точках;

свариваемые поверхности имеют загрязнения, так как иа любой поверхности твердого тела адсорбируются атомы внешней среды.

Для качественного соединения изделий необходимо обеспечить контакт по большей части стыкуемых поверхностей и активацию их.

Активация поверхностей состоит в том, что поверхностным атомам твердого тела сообщается некоторая энергия, необходимая для обрыва связей между атомами тела и атомами внешней среды, насыщающими их свободные связи; для повышения энергии поверхностных атомов до уровня энергетического

барьера схватывания, т. е. для перевода их в активное состояние. Такая энергия активации может в общем случае быть сообщена в виде теплоты (термическая активация), упруго-пластической деформации (механическая активация), электронного облучения и других видов воздействия.

Определение процесса сварки целесообразно дать, исходя из анализа физико-химических особенностей получения соединений. В зоне сварки можно установить наличие двух основных физических явлений, связанных с термодинамически необратимым изменением формы энергии и состояния вещества

Кинетика изменения проч-(/) н

Рис I 2

ностн соединения при быстром медленном (2) развитии физического контакта (А) и химического взаимодействия (Б) в зависимости от длительности сварки

(рис. ].3): введения и преобразования энергии; движения (превращения) вещества.

Исходя из сказанного, можно дать следующее термодинамическое определение процесса сварки [1].

Сварка - это процесс получения монолитного соединения материалов за счет термодинамически необратимого превращения тепловой и механической энергии и вещества в стыке.

Склеивание, цементирование и другие соединительные процессы, обеспечивающие монолитность соединения, в отличие от сварки и пайки, как правило, не требуют специальных источ-

Вещестдо

Классификация по состоянию дещестВа

\8T.cp. I

Энергия

TepModuHamlleckoe

Монолитность

Рис. 1.3 Схема модель, поясняющая термодинамическое определение н классификацию процессов сварки: Т, ТМ, ПМ - термические, термомеханические и прессово-

механические процессы

пиков энергии. Они реализуются обычно только за счет введения (преобразования) вещества (клея, цемента и т. д.).

Кроме самого общего, термодинамического, возможны и другие определения сварки. Например, в технологическом аспекте, согласно ГОСТ 2601-84, сварка -это процесс получения неразъемных соединений посредством установления межатомных связей между свариваемыми частями при их местном нагреве или пластическом деформировании, или совместном действии того и другого.

1.2. Классификация процессов

Согласно схеме термодинамических превращений (см. рис. 1.3), целесообразно выделить при классификации процессов сварки три основных физических признака; форму вводимой энергии, наличие давления и вид инструмента - носителя энергии. Остальные признаки условно отнесены к техническим и технологическим (табл. 1.1). Такая классификация использована в ГОСТ 19521-74. По виду вводимой в изделие энергии все

ТАБЛИЦА 1 1

ПРИЗНАКИ И СТУПЕНИ КЛАССИФИКАЦИИ ПРОЦЕССОВ СВАРКИ
