ниц (3-5 Дж/мм2) для лазерной сварки до сотен (200- 400 Дж/мм) для газового пламени (рис. 1.8).

Пламенная дуга при достаточных мощностях разрезает коррозионностойкую сталь при удельной энергии резки ер= = 100 Дж/мм. Однако при толщинах свыше 100-120 мм мощности источника не хватает для интенсивного ведения процесса, и Ер возрастает до 300-350 Дж/мм.

Критерий бр вычисляется так же, как и есв, а удельная энергия выплавления ев = ерПв, где Цв-энергетический коэффициент

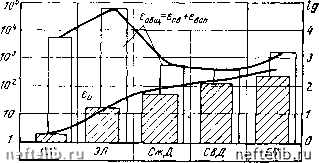

Рис 1 8 Порядок величин удельной энергии Ед н едщ. Дж/мч, необходимой для однопроходной сварки стали различными методами езсмл-"" ЭЛС подсчитано с учетом вакуумирования камеры и сварки соединения сечением около 1000 мм Обозна чения см подпись под рис 1 6, ЛЛ - .тазерный луч

выплавления, составляющий при оптимальных режимах резки металла толщиной 10-100 мм для стали 18-8 -~55 %, а для сплава АМг -25 %,

Сравнение эффективности Т, ТП и ПМ-процессов сварки показывает, что для многих видов соединений и материалов механические и термомеханические процессы сварки требуют значительно меньше энергии, чем сварка плавлением. Например, для сварки встык стальных стержней диаметром 20 мм при дуговом ванном способе необходимо есв=1800 Дж/мм, при контактной стыкОвой сварке оплавлением 400 Дж/мм, при сварке трением ~ 130 Дж/мм. Для сварки встык пластин из алюминиевого сплава толщиной 5 мм требуется: при аргоно-дуговой сварке есв = 300 Дж/мм, при контактной сварке - 200 Дж/мм2, при холодной сварке -30 Дж/мм.

Анализ эффективности по различным классам сварочных процессов позволяет построить условную диаграмму удельной энергии, необходимой для сварки соединений определенного типа с применением разных процессов или источников энергии.

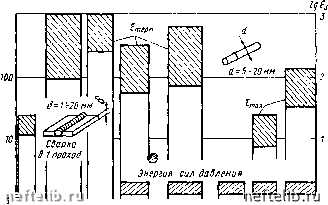

На диаграмме (рис. 1.9) по вертикальной оси в логарифмическом масштабе отложены приблизительные значения е„, а по горизонтальной оси указаны возможные процессы применительно к сварке встык стальных листов толщиной до 20 мм или стержней диаметром до 20 мм.

Целесообразно в ряде случаев применять показатель удельной энергии E = q/v8 (Дж/м.) как более информативный, чем

1000

Рнс. 1.9. Удельная энергия e„ требуемая для выполнения однотипных стыковых соединений с применением разных процессов

показатель погонной энергии qjv, измеряемый в Дж/м. Использование при анализе разных методов сварки показателей удельной энергии е, Дж/м, стимулирует выбор перспективных в отношении энергоемкости процессов и источников энергии.

1.3.4. Примеры расчетов

Определение удельной энергии ест Для различных способов сварки. Основные физические свойства металлов и сплавов приведены в табл. 1.5.

1. Сварка плавлением. Рассмотрим сварку плавлением встык ванным способом двух алюминиевых стержней диаметром 20 мм. Согласно обобщенной схеме баланса энергии (см. рис. 1.6,а), существует внешний источник энергии, которая вносится с расплавляемым электродным металлом. Удельное объемное энергосодержание расплавленного металла при темпера-

ТАБЛИЦА t-5

ФИЗИЧЕСКИЕ СВОЙСТВА НЕКОТОРЫЕ МЕТАЛЛОВ И СПЛАВОВ

Примечание. Индексы 298, S w L идентифицируют температуру 298 К, солндуса и ликвидуса соответственно.
