ратуре, т. е. практически мгновенно. Такие сплавы сохраняют значительную пластичность в THXi.

Обнаружение и идентификация ТИХп.ТИХщ в полной мере обеспечиваются при испытаниях механических свойств с ма-

Рис. 6.1. Сводная топография ГТ при дуговой {а) и лучевой (б) сварке: / - продольные в шве и в зоне сплавления, 2 - поперечные в шве и зоне сплавления; 3 - поперечные по толщине в свариваемом металле и металле предшествующего слоя

при многопроходной сварке

ЛОЙ скоростью деформации, что способствует развитию диффузии легирующих и примесных элементов, образующих интер-металлидные, карбидные и карбонитридные фазы.

6.3.1.2. Причины образо-

вания горячих трещин. На-

личие температурно-времен-ного интервала хрупкости обусловливает потенциальную склонность сплавов к ГТ, является необходимым условием и первой причиной их образования.

Вторая причина ГТ - высокотемпературные деформации. Они развиваются вследствие затрудненной усадки металла шва и формоизменения свариваемых заготовок, а также при релаксации сварочных напряжений в неравновесных условиях сварки и при после-сварочной термообработке, усиленные тепловой, структурной и механической концентрацией деформации. Принято рассматривать две составляющие деформации при сварке [5]: бт - температурная деформация (рис. 6.5). Она по величине равна деформации металла при его нагреве и охлаждении в свободном состоянии (измеряется на дилятометрах), но

Рис. 6.2. Изменение механических свойств сплавов в процессе кристаллизации шва и

последующего охлаждения: Tjj и Г,-температуры ликвидус и солидус, <1 и 6, е - прочность, пластичность и деформация металла щва; 7", Т, ~ верхняя и нижняя границы THXi -ТИХцр вц- запас пластичности в ТИХц tg a=Bjp-критический темп деформации в ТИХ], определяющий деформационную способность в этом интервале температур

типы ВЫСОКОТЕМПЕРАТУРНОЙ ХРУПКОСТИ

ТАБЛИЦА 6.1

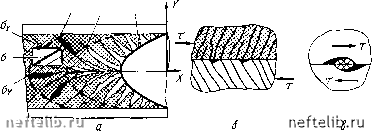

Рис 6 3 Модель структуры сварного шва и схемы зарождения ГТ кристаллизационного

(а) и подсолидусного (б, в) тнпа а - поворот кристаллитов под действием усадочных напряжений до заклинивания, что ограничивает залечивание расплавом раскрывающихся трещин, б - ростовые днслока дни у границ, в - зарождение трещины прн межзереином проскальзывании в месте выхода ростовых дислокаций и в местах залегания карбидов и ннтерметаллидов

1

Рис 6 4 Микроструктура металла шва в районе ГТ и фрактограммы их стенок хЗООО а - ГТ кристаллизационного типа, б - ГГ подсолидусного типа

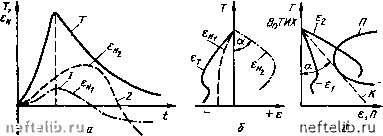

Рис 6 5 Схема развития деформаций и исчерпания пластичности в ТИХ / - при синхронном, 2 - несинхронном развитии термического и деформационного цикла сварки, а - изменение температуры в ТИХ и деформации формоизменения н ъ,

б - иарастанне деформаций ei н Ег в ТИХ (Ej = e.j, ± Ejj), в - соотношение между де формациями Е, 82 и деформационной способностью металла в ТИХ в фазе охлаж дення, К - касательная к n{f(T)
