6.4.2.1. Расчетные методы. При разработке расчетных методов применяют два основных методических подхода. Первый используют параметрические уравнения, полученные статистической обработкой экспериментальных данных. Они связывают выходные параметры (показатель склонности к трещинам, требуемую температуру подогрева и другие) с входными параметрами (химическим составом, режимом сварки и другие) без анализа физических процессов в металлах прн сварке, обусловливающих образование трещин. Поэтому их применение ограничено областью, в пределах которой изменялись входные параметры при проведении экспериментов. При этом часто не учитывается все многообразие факторов, влияющих на образование трещин, в том числе и существенно значимых. Второй предусматривает анализ физических процессов в металлах при сварке, обусловливающих образование трещин. В этом случае используются концептуальные физические модели процесса разрушения при образовании трещин, аналитические зависимости законов металлофизики, регрессионные уравнения, описывающие характеристики и константы материалов на основе сгатистической обработки опытных данных. Такие расчетные методы имеют более универсальный характер, чем параметрические уравнения, и позволяют учитывать достаточно широкий ряд металлургических, технологических и геометрических факторов. Выполнение расчетов производится с помощью ЭВМ.

В настоящее время широко используются следующие параметрические уравнения:

1. Расчет значения эквивалента углерода Сэкв

, Мп , Si , Ni , Сг , Мо , V , -„ ,

6 24 10 5 4 14

где символы элементов и их содержание в %.

Стали, у которых Сэкв>0,45 %, считаются потенциально склонными к образованию трещин. Сэкв является обобщенным параметром состава стали, характеризующим ее прокалнвае-мость. При СэквЭ>0,45 % при сварке становится возможным образование закалочных структур в металле сварного соединения, что при условии насыщения металла водородом и высоких сварочных напряжений может привести к образованию холодных трещин. Значение Сэкв вне связи с этими условиями не может служить показателем действительной склонности сварного соединения к трещинам.

2. Расчет параметра трещинообразования Ру,, % [5, 8]

Р. = Рсм+- + -. (6.3)

D Г 1 Si Мп - Сг Си N1 Мо V

где Ягл - количество диффузионного водорода в металле шва, установленное глицериновым методом, мл/100 г (соотношение с ртутным методом МИС Ягл = 0,64 Ямис-0,93); /С -коэффициент интенсивности жесткости, Н/(мм-мм) {К-КаЬ; Ко - постоянная, имеющая значения в пределах 200-1000 Н/(ммХ Хмм) в зависимости от жесткости конструкции, для пробы Тэккен 685; б - толщина стали, мм.

При Рго>0,286 возможно образование холодных трещин в зоне термического влияния в корне шва сварного соединения типа пробы «Тэккен». Уравнение (6.3) получено статистической обработкой результатов испытаний с помощью пробы «Тэккен» применительно к низколегированным сталям с содержанием углерода 0,07-0,22 % с пределом текучести 500-700 МПа при сварке с qfv=l7 кДж/см. Использование (6.3) возможно для указанных составов стали и режима сварки.

Параметр Pw используют для расчета предварительной температуры подогрева, исключающей трещины: Тп= 1440 Р-392. Например, при Рго = 0,286 Тп=20 °С; при P,„ = 0,345 (сталь 0,20% С; 0,30% Si; 0,80% Мп; 0,2% Сг; Ягл = 3; 6 = 20 мм) 7п=105 °С.

3. Расчет стойкости против холодных трещин стыковых сварных соединений жестко закрепленных элементов может быть выполнен с помощью компьютерных программ [11, 12]. Программный комплекс «Свариваемость легированных сталей» позволяет выполнить расчеты кинетики физических процессов и их выходных параметров, определяющих показатели свариваемости.

Путем сопоставления действительных и критических значений факторов трещинообразования (структуры, водорода и напряжений) оценивается стойкость сварных соединений против трещин (рис. 6.14).

Например: Стсв<сткр - условие стойкости ЗТВ сварных соединений против образования холодных трещин; Окр=Оо,2(зтв)(2,753-0,51Ядз-*-0,307 Сх ХЯд-Ю,017 „2-4,186 С-0,005 S„-4,457 3+10,213 C-rf,-0,54 Яд + -f0,005 С-5д-*-0,005 5д.з-И,021 С2+0,058 dS. где Окр - критическое разрушающее напряжение, регрессионное уравнение для которого получено статистической обработкой результатов испытаний сталей на замедленное разрушение в условиях термического цикла сварки; сГо,2(ЗТВ)-предел текучести ЗТВ; % С-содержание углерода; 5д - действительное содержание структурных составляющих - мартенсит, остальное бейнит; «-»5д - ферритоперлит, остальное бейнит); da - диаметр действительного аустенитиого зерна, мм; д - действительная концентрация хроматографического диффузионного водорода в ЗТВ, см/ЮО г. Действительные значения параметров рассчитаны на основе анализа физических процессов в металле при сварке.

Если условие стойкости против трещин не обеспечивается, то в автоматическом режиме счета определяются значения погонной энергии сваркц, температуры подогрева, исходное содержание водорода в шве и жесткость закрепления сваривае-

мых элементов, которые обеспечивают отсутствие холодных трещин. Математические соотношения и модели,, используемые в программе, рассмотрены в III томе справочника по сварке в разделе «Расчетные методы».

6.4.2.2. Сварочные технологические пробы. Технологические пробы по характеру использования получаемых результатов

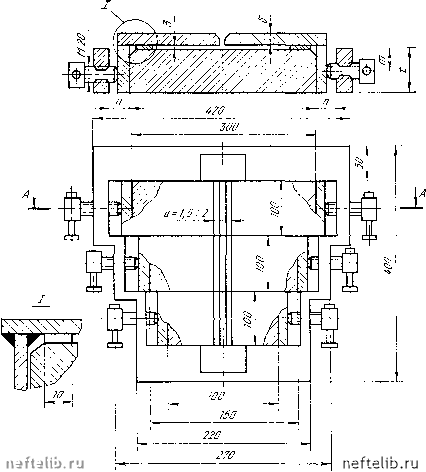

Рис. 6.15. Технологическая сварочная проба СЭВ-1SXT для нспытаннй на образование

холодных трещин

в т t п

12, 16, 20 30 30, 40 50

60 100

35 50
