ленных кромок соответствует точке Г на прямой, соединяющей точки А и Б. Состав и структура iveтaллa корневого слоя определяются отрезками а - б на прямой ВГ. Состав и структура металла верхнего слоя 2, образующегося за счет проплавления кромки перлитной стали и корневого слоя /, будут определяться отрезком в-г на прямой ВД, построенной аналогично прямой ВГ. Соответственно состав слоя 3 будет определяться уже отрезком д - е на прямой BE.

Структурная диаграмма построена на базе составов сталей и швов с содержанием углерода свыше 0,10 %• Для них наличие в структуре мартенсита, как правило, приводит к резкому снижению пластичности и создает опасность появления трещин. Поэтому условием выбора режимов сварки и сварочных материалов является расположение возможных составов металла шва вне зон с мартенситной структурой. В последнее время, однако, все большее распространение находят применение стали и сварочные материалы со сверхнизким содержанием углерода менее 0,05 %. Для них наличие мартенсита в структуре не снижает заметно пластичности и не приводит к образованию технологических трещин.

32.2.2. Образование и строение зоны, сплавления

При оценке работоспособности рассматриваемых сварных соединений особую важность имеет изучение структуры и свойств зоны сплавления разнородных материалов. В соединениях, выполненных методами сварки плавлением и большинством

Рис. 32.3 Микроструктура зоны сплавления перлитной стали с аустенитным

швом

ЦТ-JS

методов сварки давлением с расплавлением зоны соединения, вблизи границы сплавления выявляется кристаллизационная прослойка промежуточного состава между основным металлом и швом или свариваемыми сталями. Их протяженность меняется от способа и режима сварки, находясь в пределах 0,005- 0,6 мм.

В зависимости от сочетания свариваемых сталей или основного металла и шва строение и свойства зоны сплавления будут

различными. При сварке между собой сталей разного легирования, но одного структурного класса наличие кристаллизационных прослоек обычно не влияет на свойства сварного соединения и их можно не учитывать. При сварке сталей разного структурного класса и в первую очередь перлитной стали с аустенитной fffMm или при использовании аустенитных сварочных материалов образование сварного соединения связано с условиями совместной кристаллизации материалов с разными структурными решетками (а- и у-фазы). При этом в зоне сплавления образуется промежуточный слой сопрягающихся между собой деформированных структурных решеток (рис. 32.3). Наибольшая степень структурной нестабильности возникает при отсутствии или незначительной ширине кристаллизационных прослоек переменного состава.

В пределах изменения состава зоны кристаллизационных прослоек структура и свойства их могут значительно меняться. Так, в зоне сплавления перлитной стали с аустенитным швом участок «кристаллизационной» прослойки с содержанием Сг 3-12% и N1 2-7% имеет структуру высоколегированного мартенсита и является хрупким.

Ширина хрупких мартенситных прослоек зависит от запаса

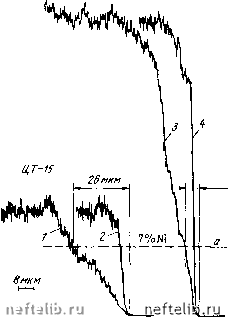

Рис. 32.!. Изменение содержания никеля в зоне сплавления малоуглеродистой стали с аустенитными швами различного легирования; 1,2 - шов типа Э-07Х20Н9; 3, 4 - шов типа Э-08Н60Г7М7Т; 1,3 - участки с повышенной шириной кристаллизационной прослойки; 2, 4 - участки с минимальной шириной прослойки

аустенитности металла шва и становится наибольшей при использовании электродов типа Э-07Х20Н7 (рис. 32.4). В пределах одного слоя шва она может меняться в зависимости от особенностей кристаллизации данного участка. При использовании электродов на никелевой основе (например, Э-08Н60Г7М7Т) мартенситные прослойки значительно меньше.

Учитывая, что и в пределах одного сварочного валика ширина хрупких прослоек колеблется в широких пределах, целесо-

го 40 60 80 100 IZO 6. мкм

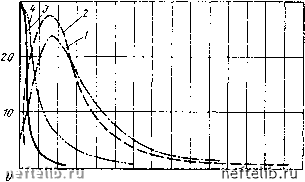

Рнс. 32.5. Влияние способа сварки и легирования металла аустеннтного шва на ширину (в) кристаллизационных мартенситных прослоек в зоне сплавления со сталью

38ХНЗМФА:

/-3 - шов типа Э-10Х25Н13Г2 (/ - ручная дуговая сварка- 2 -ленточная наплавка; 3 - электронио-лучевая сварка); 4 - шов типа Э-08Н60Г7М7Т (ручная дуговая сварка)

образно ее учитывать с помощью кривых распределения типа показанной на рис. 32.5.

Для каждого из вариантов имеется узкий диапазон изменения ширины прослойки, охватывающий свыше 50 % обшей длины зоны сплавления. Средняя ширина прослоек в этом интервале может быть условно принята за ее значения для данного варианта.

32.2.3. Образование диффузионных прослоек в зоне сплавления

При сварке, термической обработке и высокотемпературной эксплуатации в зоне сплавления рассматриваемых соединений могут развиваться и заметно влиять на ее структуру и свойства прослойки, обусловленные диффузионным перераспределением элементов на линии раздела разнородных материалов [4]. В наи-
