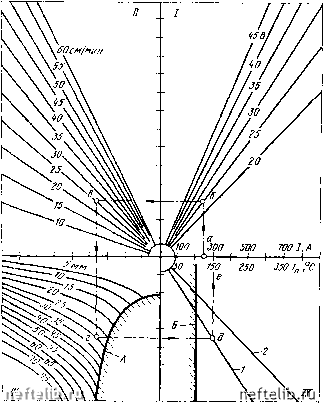

Рис. 8.2. Номограмма для определения режимов сварки и предварительного подогрева сталей с содержанием Сэкв<6%. Де Сзв "C-i-Ni/15+Mo/4+(Cr+V)/5 + Cii/13 + P,21-

+ 0,0024s (s - толщина проката, мм) [3) / - при сварке корня шва; 2 - при сварке заполняющих швов; кривая А отражает условие необходимости применения подогрева, а прямая Б - температуру нижней границы интервала подогрева

8.5. Технология сварки и свойства сварных соединений

Технология сварки низколегированных сталей должна проектироваться с учетом того обстоятельства, что при уменьшении погонной энергии и увеличении интенсивности охлаждения в металле шва и зоны термического влияния возрастает вероятность распада аустенита с образованием закалочных структур. При этО будет отмечаться снижение сопротивляемости сварных соединений образованию холодных трещин и хрупкому разрушению. При повышенных погонных энергиях наблюдается рост зерна аустенита и образуется грубозернистая феррито-перлитная структура видманштеттового типа с пониженной ударной вязкостью.

8.5.1. Ручная сварка

Технология ручной дуговой сварки низколегированных сталей практически не отличается от соответствующей технологии сварки низкоуглеродистых сталей.

Сварку низколегированных сталей осуществляют электродами типа Э46А и Э50А с фтористо-кальциевым покрытием, которые позволяют достигать более высокую стойкость против образования кристаллизационных трещин и повышенную пластичность по сравнению с электродами других типов. Для сталей марок 09Г2, 09Г2С, 16ГС, 17ГС, 10Г2, 10Г2С1 рекомендуют применять электроды УОНИ 13/55, К-5А, АНО-11 (тип Э50А).

Для сварки кольцевых швов трубопроводов, работающих при температурах до -70 °С, например из стали 09Г2С, применяют электроды ВСН-3 (тип Э50АФ) с фтористо-кальциевым покрытием.

8.5.2. Сварка под флюсом

Технология сварки под флюсом низколегированных сталей практически такая же, как и для низкоуглеродистых сталей. В качестве флюсов при однодуговой сварке применяют флюсы марок АН-348А и ОСЦ-45, а при многодуговой на повышенной скорости - АН-60.

Для сталей марок 16ГС, 09Г2С, 10Г2С1 при эксплуатации не ниже -40 °С рекомендуется использовать сварочные проволоки Св-08ГА, Св-ЮГА, а при температурах эксплуатации до -70 °С (сталь 09Г2С в нормализованном состоянии) -сварочные проволоки Св-10НМА, Св-ЮНЮ, Св-08МХ с целью обеспечения достаточного уровня ударной вязкости.

8.5.3. Электрошлаковая сварка

Электрошлаковая сварка по общепринятой технологии сталей толщиной свыше 30 мм осуществляется, как правило, с последующей или сопутствующей нормализацией с целью повышения ударной вязкости металла шва и ЗТВ до регламентируемого уровня. Сварку сталей 16ГС, 09Г2С, 14Г2 осуществляют с применением флюса АН-8 и сварочных проволок Св-08ГС, Св-10Г2. Режимы термообработки аналогичны указанным в гл. 7 для низкоуглеродистых сталей.

Сварка с регулированием термических циклов. Для кольцевых швов аппаратов газонефтехймических производств с толщиной стенки до 100 мм при температуре эксплуатации не ниже -40 °С (сталь 16ГС) и не ниже -55 °С (сталь 09Г2С) в соответствии с ОСТ 291-81 допускается применять электро-шлаковую сварку с регулированием термических циклов в

сочетании с последующим отпуском [4]. При этом удается не только обеспечить равнопрочность, но н достаточно высокий уровень сопротивления сварных соединений хрупкому разрушению без применения последующей высокотемпературной термообработки.

Например, значения KCU*" металла шва и околошовного участка составляют от 0,6 до 0,7 МДж/м2, а основного металла- стали 16ГС толщиной 60 мм - 0,8 МДж/м.

Соответствующие данные для сварных соединений стали 09Г2С толщиной 60 мм при температуре испытаний -60 °С равны 0,66 и 0,75 МДж/м2, а для основного металла 0,58МДж/м.

По уровню параметров трещиностойкости металл шва и зоны термического влияния не уступают основному метал.лу - нормализованной стали 09Г2С, имеющей следующие показатели: ав = 550 МПа; ат = 370 МПа; :ic = 67,5 МПа-м!/; С = 6,32х 10-»*; п = 3,82; dl/dN при A/Cic =/Cic/1,5 составляет 0,68-10- мм/цикл.

Увеличение интенсивности охлаждения при электрошлаковой сварке с регулированием термических циклов предотвращает образование структурно-свободного феррита при у-а-превра-щении. Отмеченное препятствует протеканию коррозионных процессов, а уменьшение размеров карбидных частиц, играющих роль коллекторов водорода, тормозит катодную реакцию при эксплуатации сварных соединений в коррозионно-активных средах.

Особенностью термоупрочненных сталей является их склонность к разупрочнению при сварке.

Применение сопутствующего охлаждения позволяет обеспечить равнопрочность сварных соединений с основным термоуп-рочненным металлом и повысить их сопротивление хрупкому разрушению. Например, при механизированной дуговой сварке под флюсом по общепринятой технологии коэффициент прочности сварных соединений сталей 14ГН, 16ГС, 09Г2С толщиной 12 мм составил 0,75-0,77, а при сварке с сопутствующим охлаждением- не менее 0,98. Значения критических температур перехода в хрупкое состояние металла околошовного участка сварных соединений при переходе от общепринятой технологии к технологии сварки с сопутствующим охлаждением снизились на 40-50 °С и достигли уровня Гкр основного термоупрочнен-ного металла.

При переходе от общепринятой технологии электрошлаковой сварки к технологии электрошлаковой сварки с регулированием термических циклов термоупрочненной стали 09Г2С (сварочная проволока Св-ЮНМ, флюс АН-8, последующий отпуск при 640 °С) коэффициент прочности сварных соединений повышается с 0,89 до 0,99, значения KCU-° металла шва -с 0,12 до 0,72, а металла околошовного участка - с 0,08 до 0,42 МДж/м2.
