ский y]t к. п. д. процесса, которые в обозначениях данной схемы выражаются

Ли = ви/всв; % = бст/ви-

Кроме того, целесообразно использовать термодинамический к. п. д. процесса

который показывает отношение минимальной удельной энергии ест, необходимой в зоне сварки для выполнения данного соединения, к требуемой энергии источника на выходе трансформатора ТЭ. Удельная энергия ест Дж/м соответствует в данном случае изменению энергосодержания зоны стыка, отнесенному к площади получаемого за счет этой энергии соединения.

1.3.2. Схема балансов энергии

Обобщенный баланс справедлив для всех источников энергии - как внешних, так и внутренних. Большинство Т- и ТП-процессов осуществляется с внешними источниками.

Внутренний источник энергии рассматриваем как некоторый активный объем в общем случае с одинаковой глубиной в обе стороны от стыка. Считаем, что в активном объеме происходит преобразование вводной энергии из одной формы в другую (как правило, тепловую). В этом случае энергия Ест, Дж/мм, требуемая для сварки (или резки) единицы контактной площади, может быть приближенно определена как произведение среднего единичного активного объема V, mmvmm, на его среднее энергосодержание АН, Дж/мм. Принимая микротермическую гипотезу образования сварного соединения как результат местного повышения температуры в активном объеме, определяем АН как произведение удельного теплосодержания су, Дж/ (мм • К) на среднюю температуру AT активного объема. Тогда ecT=VAH=VcyAT.

Например, для холодной сварки алюминия имеем глубину активной зоны до 1 мм от стыка. Тогда V=2 мм/мм; АГ~ «0,8 7"пл«500 °С; су = 5-10- Дж/(ммз.К).

Имеем ест = суА7 = 2-5-10--500 = 5 Дж/мм. Такой же порядок величин вот получим при оценке требуемой энергии для сварки взрывом: для алюминия 10 Дж/мм, для молибдена -50 Дж/мм2. Некоторое увеличение ест получаем для сварки ультразвуком и особенно трением, где глубина и активный объем могут быть значительными.

Сравнивая ест с энергией есв, затрачиваемой на выполнение сварки, получаем термодинамический к. п. д. процесса Птд = - еет/есв. Например, для сварки взрывом 1 мм соединения пластин толщиной 1 мм требуется количество взрывчатого

вещества (ВВ): для алюминия 00,01 г/мм для молибдена G-~0,1 г/мм2. Учитывая удельную энергию ВВ, равную примерно АЯ = 6000 Дж/г, получаем: есв = (ЗАЯ=0,01 • 600 = = 60 Дж/мм2 для алюминия и есв = 600 Дж/мм для молибдена.

Таким образом, т)тд для сварки взрывом оказывается равным примерно 0,1. Для холодной сварки есв-Ю-Ч-ЗО Дж/мм, а т)тд соответственно равно 0,5-0,15.

Приведенные оценки величин энергии ест, есв и ттд весьма приближенные. Практически полезность подобных расчетов связана с тем, что получаемые значения к. п. д. г}тд весьма хорошо отражают сравнительную энергоемкость разных процессов и ориентируют на использование менее энергоемких методов.

1.3.3. Оценка эффективности источников энергии

Для правильного выбора того или иного сварочного процесса применительно к конкретному изделию следует учитывать по крайней мере три основных фактора: техническую возможность применения процесса; качество и надежность получаемого соединения; энергетическую и экономическую эффективность сварочного процесса.

Первый фактор должен быть выполнен безусловно. Вторые два фактора следует учитывать так, чтобы найти оптимальное решение в каждом конкретном случае. Для правильного и обоснованного учета факторов качества и надежности соединений одновременно со степенью эффективности применяемого процесса сварки нужна единая методика их количественной оценки. Эффективность процессов сварки плавлением оценивают обычно такими показателями, как эффективный и термический к. п. д., коэффициенты расплавления и наплавки и т. п. Источники сварочного нагрева характеризуют обычно удельным тепловым потоком в пятне нагрева qmax, Вт/см, и коэффициентом сосредоточенности k. Оценивают также удельные затраты на 1 м длины шва или на 1 кг наплавленного металла.

Сравнение термических источников энергии для сварки (рис. 1.6) показывает, что наибольшую удельную мощность в пятне нагрева имеют лучевые источники, для которых дтях примерно 1 • 10° Вт/см2. Однако их применение для сварки ограничено верхним пределом 1 • IC Вт/см для электронного и фотонного луча. При более высоких плотностях энергии в пятне нагрева сварка невозможна - происходит испарение материала; возможна резка и размерная обработка (лучевое фрезерование) изделий.

Однако приведенные показатели не позволяют сравнивать между собой процессы разных классов - термические, термомеханические и механические. В то же время часто имеется

возможность выполнить одно и то же соединение разными методами сварки, а также пайкой или склеиванием. Основная задача любого из этих трех процессов - получение определенной площади качественно соединяемых материалов. Поэтому целесообразно применять удельные показатели эффективности, отнесенные к единице площади соединения [1, 2].

Расчет значений есв для разных способов сварки коррозион-ностойкой стали типа 18-8 показал (рис. 1.7), что с увеличением

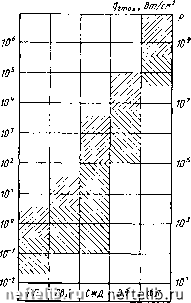

Рнс. 1 6. Удельная мощность различных источников энергии сварочных процессов в пятне нагрева. Левая штриховка соответствует сварке, правая - резке (Р), Обозначение, ГП - газовое пламя; СвД - свободная дуга: СжД - сжатая дуга; ЭЛ - электронный луч; ФЛ - фотонный луч

70 го J0 Off.MM

Рис 1,7, Средние значения удельной энергии £в Дж/мм необходимой прн сварке стали 18-8, е-40 мм разными методами

толщины изделия удельная сварочная энергия резко возрастает при использовании многопроходной сварки. Например, аргоиодуговая сварка W-электродом (АДВ) обеспечивает сварку стыкового соединения листов толщиной 15 мм при общих затратах на все проходы до 1000 Дж/мм. Электронно-лучевой процесс (ЭЛС) благодаря кинжальному проплавлению и однопроходной сварке позволяет сваривать встык металл толщиной 10-50 мм практически при одной и той же удельной энергии 30-60 Дж/мм2. Использование плазменной дуги (ПД) и дуги в вакууме (ВД) при узкой разделке также позволяет потреблять при сварке меньше энергии (есв = 150-300 Дж/мм), чем для дуги под флюсом (ДФ), которая в зависимости от ра.зделки кромок требует ecB = 400-f-800 Дж/мм.

Сравнение критериев ей и еобщ показывает, что ей с уменьшением интенсивности источника возрастает примерно от еди-
