at г

где Qo - объемный расход на единицу мощности, соответствующий до* и Хп апГ/. Уравнение (10) нанесено для г/г/ =6,3 в безразмерном виде на фиг. 131 пунктирной кривой, где видно, что зависимость, выраженная уравнением (10), падает примерно до 82% от соответствующего значения для водоносного резервуара бесконечной протяженности при t = 20, в то время как

пунктирная и сплошная кривые совпадают примерно до = 5. Это расхождение отражает допущение, лежащее в основе уравнения (10) о поддержании давления на его начальном значении уГе. Как показывает уравнение (10), падение давления здесь ассимптотично приближается к постоянному и устойчивому значению

/«.=-177. (11)

которое, в единицах ординаты на фиг. 131 имеет безразмерное значение 4,54 для г/г/ = 6,3. Для водоносного резервуара бесконечной протяженности падение давления у Г/ продолжает расти, пока давление в конце концов не достигнет атмосферного независимо от Qo, когда поддерживать этот расход уже больше Невозможно.

На фиг. 143 показано развитие установившегося распределения давления для г/г/ = 6,3. На этой фигуре дается соотношение избытка давления в любой точке над установившимся давлением у rf до Ар по отношению к г/г/ для различных значений t. Как видно, этот ряд кривых не зависит от абсолютного значения Qo.

Можно вывести формальное решение основного уравнения 8.3 (13), если определить у г давление вместо расхода. Для особого случая, где плотность (давление) у внешней границы поддерживается на начальном значении для водоносного резер-

* Как и в аналогичной задаче для водоносного резервуара бесконечной протяженности, разобранной в параграфе 8.4, на практике невозможно получить в водоносном резервуаре сразу постоянную неисчезающую величину отбора Qo, так как соответствующие отборы нефти в начале эксплуатации пласта создаются в основном расширением жидкой фазы внутри самого нефтяного подземного резервуара.

* Предполагается, что Qo ограничено максимальной установившейся пропускной способностью системы, так что Лр< р.

Соответствующее падение давления у Г/ будет

эуара в целом У( {Pi\ а плотность у радиуса г* постоянная 7f (Pf)y можно показать, что

(71 - У/) 2

(12)

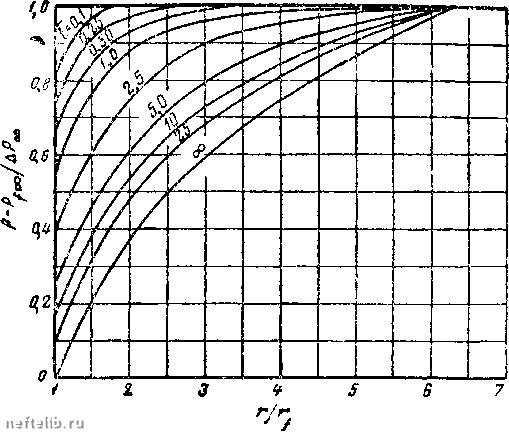

Фнг. 143. Расчетные кривые перехоцного состояния в конечном радиальном водоносном резервуаре, приводящие к установлению стационарного распределения давления в системе, где на внутренней границе приложен внезапно

постоянный расход.

Р -Р/оо избыток давления сверх установившегося при гу

общий перепад давления при установившемся состоянии

г-радиус внутренней границы водоносного резервуара; г£=6,3г - радиус внешней границы водоносного резервуара, при котором давление поддерживается постоянным; г - радиальное расстояние; t=» ktlfkfirj t -время; ft -проницаемость; / - пористость водоносного резервуара; (Л- вязкость; к - сжимаемость воды.

где и

и {апГ) - У о (апГе) Jo Ы) - Уо Ыс) у о Ы)

(13) (14)

Объемный расход на единицу мощности через начальную границу вода - нефть у Г/ будет

2лк (р. - р/}

(15)

Как и следует ожидать, уравнения (12) и (15) указывают на ассимптотическое приближение к простому установившемуся; распределению давления и расхода при бесконечно большом t. Переходное падение расхода, представленное скобкой в уравнении (15) для = 5, дается кривой / на фиг. 144. Р1збыток над ассимптотическим пределом 1/lg ~ 0,62 представляет расширение жидкости между границами TeJi, которое необходимо для развития установившегося распределения давления, соответствующего члену, независящему от времени, в уравнении (12).

Если плотность у Г/

уменьшается линейно, например:

Г/=Гг -(16)

то обобщение уравнения (12) примет следующий вид:

Фиг. 144. Расчетные кривые переходного состояния притока воды из водоносных резервуаров конечной протяженности, на внешней границе которых поддерживается постоянное давление.

Кривая /-давление на внешней границе внезапно снижается, а затем поддерживается постоянным. Кривая -давление на внутренней границе водоносного резервуара снижается непрерывно так, что плотность жидкости падает линейно во времени;

<4 - безразмерный расход, даваемый выражением в квадратных скобках уравнениями 8.6(15) и 8.6(18);

i - безразмерное время.

"1

(17)

в обобщении уравнения (15) расход массы на единицу мощности пласта через первоначальную границу вода - нефть у Tf дается

i [2 i 2ig 2(lg)2]-

Q = 27tferf

(18)

Член в фигурных скобках, или QI2 7iferf, приведен кривой на фиг. 144 для = 5. Здесь расход начинается у нуля и после начального быстрого подъема линейно увеличивается в основном со временем соответственно линейно уменьшающемуся граничному давлению у г/.
