при этом составляет 96,1; 98,6 и 99,99% начального содержания его в пласте.

Согласно фиг. 193 и уравнению (15) количество переработанного и добыча жирного газа к моменту прорыва сухого газа прямо пропорциональны эффективности вытеснения по площади .S. Кривые суммарной добычи жирного газа остаются

несколько выше для всех значений Q при больших значениях S

г 3 ¥ 6 в fo 20 300-060 80100 гоозозтбоо wo&

Г Константа послойной проницаетсти

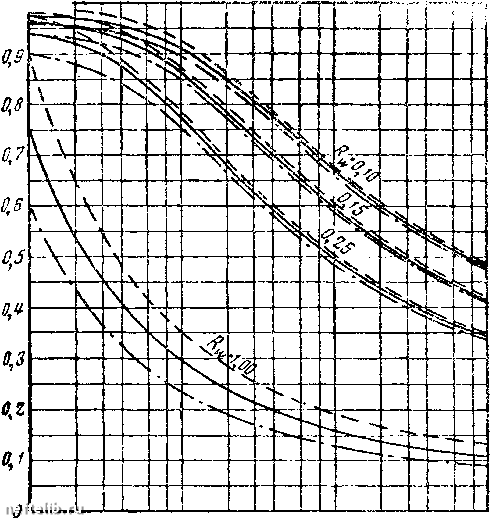

Фиг. 194. Расчетные кривые изменения общей добычи жирного газа в зависимости от константы послойной проницаемости г, для принятой концентрации жирного газа к моменту прекращения процесса циркуляции газа в пласте Все обозначения взяты из фиг. 193.

после прорыва газа. Кривые содержания конденсируемых фрак ций проявляют сначала тенденцию к слиянию, а затем перекрещиваются. Расхождение их при этом настолько незначительно при г=10 и /-=100, что его нельзя показать в масштабе

фиг. 193. При г-\ точка скрещения лежит на Q = 1 вследствие функционального вида, принятого для F (и).

На фиг. 194 дается изменение общей добычи жирного газа в зависимости от г, для момента падения содержания конденсируемых фракций до постоянной величины, при которой дальнейшая переработка газа может оказаться невыгодной. Видно, что -кривые добычи непрерывно падают с ростом значения г или степенью слоистости пласта. Для высоких значений г

Общие циркуляционные объемы газа для = 1,00, очевидно, равны 4)бщей добыче жирного газа для Ry- 1,00, приведенной на фиг. 194.

добыча газа показывает приближенно логарифмическое падение с возрастающим г. Фигура 194 показывает, что слоистость пласта является более серьезным фактором ограничения общей конденсатной добычи, чем эффективность вытеснения по площади. Так, для г = 100 общая добыча конденсата при 15% содержании жирного газа, приводящем к прекращению процесса циркуляции, будет 61%, даже если эффективность вытеснения по площади составляет 90%.

Кривые на фиг. 194 для Rw - 1 показывают добычу конденсата ко времени прорыва сухого газа; они даются выражением

1(.л,= 1) = -) (27)

и представляют комплексную эффективность вытеснения, возникающую из принятой сетки скважин и неоднородной проницаемости пласта. Даже при г= 100 неоднородность проницаемости снижает суммарную эффективность вытеснения почти в пять раз по сравнению с аналогичной величиной по площади S для однородного пласта.

Как показывают верхние кривые на фиг. 194, благодаря длительности процесса циркуляции газа до низкого содержания конденсируемых фракций в нем (после прорыва сухого газа) общая добыча жирного газа на практике составляет значительную часть начального содержания его в пласте.

Общий объем газа, участвующего в циркуляционном потоке, или переработанного газа, приведенного к пластовым условиям и представленного частью общего объема углеводородов в пласте в зависимости от г, дается на фиг. 195 для различного содержания конденсируемых фракций в газе, при котором прекращается процесс циркуляции.

Эффективность вытеснения по площади влияет на эту зависимость лишь при низких значениях г. Практически для а* 5 общий циркуляционный поток до прекращения процесса циркуляции не зависит от Кроме того, все кривые показывают максимумы для г в пределах 5-30, а затем падают при его дальнейшем росте. Подъем кривых на фиг. 195 связан с увеличением циркуляционного объема газа, необходимого (согласно фиг. 194) для приближенно постоянного вытеснения жирного газа при низких значениях г. Конечное падение кривых отражает соответствующее снижение общей добычи жирного газа (фиг. 194) при высоком значении слоистости пласта. Эта добыча может быть получена закачкой относительно незначительных объемов газа- Необходимо также отметить, что объемы перерабатываемого газа меняются быстрее с принятым пределом содержания конденсируемых фракций, приводящим к прекраще-

нию процесса цир*куляци.и, по сравнению с общей добычей жирного газа.

Если распределение проницаемости не удовлетворяется непрерывной функцией, то интегральное выражение в принятом разборе можно преобразовать при помощи определенных прие-

1 0.S

/ t3 ч SB1Q го 306080100 ZOOMт600 то

г- HsHcmoH.ma жлойнои. проницаемости.

Фиг. 195. Расчетные кривые изменения общего объема газа, прошедшего через пласт, в единицах порового пространства последнего, занятого углеводородами, в зависимости от константы послойной проницаемости г, для принятой концентрации жирного газа к моменту прекращения процесса циркуляции газа в пласте R. Все обозначения взяты из фиг. 193.

mob в раздельное суммирование. Для приближенной оценки эффекта пролета газа, связанного с неоднородной проницаемостью, можно принять прерывное распределение проницаемости, а также допустить полное вытеснение пластовой жидкости (5 = 1) ко времени первого прорыва сухого газа. Это соответствует представлению о непрерывной напорной линии для нагнетательных и эксплуатационных скважин.

Тогда общий расход газа при циркуляции будет

Q = cknh 1

(28)

где N - общее число слоев; k - проницаемость л-го слоя; hn -

его мощность; с-постоянная, пропорциональная перепаду давления и зависящая от геометрии системы. Время вытеснения для п-го слоя будет

(29)

где /п - иористость вытеснения для гг-й зоиы; Лплощадь вытеснения; Г -время полного прохождения порового объема углеводородов через пласт. Содержание конденсируемых фракций в циркулирующем газе в любое -время t составит

R.(t)=~~-. (30)
