* Если остается под вопросом, составляет ли найденное водосодержание - «неснижаемое водонасыщение», то испытания можно повторить под более высоким давлением и вновь установить равновесное насыщение остаточной водой. Строго говоря, равновесное насыщение остаточной водой при правильном уровне капиллярного давления должно представлять истинное насыщение связанной водой, даже если оно не так мало, как «неснижаемое водонасыщение». Такая промежуточная водонасыщенность соответствует состоянию в переходной зоне, залегающей между областью полного водо-насыщения и областью максимального и постоянного нефтенасыщения, разумеется, для однородного пласта.

воды к моменту наступления равновесия рассматривается эквивалентным содержанию связанной воды в керне, когда он находится еще в своем первичном состоянии в пласте. Из разности весов сухого и полностью насыщенного керна или из независимого определения пористости содержание остаточной воды можно выразить долями насыщения породы.

Вместо того, чтобы время от времени вынимать керн из прибора и (Взвешивать его по мере приближения водонасыщенности к состоянию равновесия, уравнительную воронку можно заменить соответствующей традуированной трубкой или капилляром и производить наблюдения за изменениями уровня воды в нем. Последние дают величину вытеснения воды из керна. Более того, когда требуемый максимум капилляррюго давления менее 1 ат, приложение давления к керну можно заменить вакуумом, приложенным к объему воды в сосуде, с нижней части капиллярной мембраны.

Недостатком указанной методики при обычных измерениях является длительность процесса, необходимая для достижения конечного равновесного насыщения, благодаря непрерывно уменьшающейся проницаемости для воды, по мере снижения ее насыщения. Это особенно важно для плотносцементированных кернов.

Подвергая центрифугированию керн, находящийся в соприкосновении с объемом свободной воды через капиллярную мембрану, можно несколько изменить условия опыта. Центробежное ускорение, воздействуя на воду, заключенную в керне, эквивалентно увеличению силы тяжести или напора для вытеснения содержащейся в нем воды, удерживаемой капиллярными силами. Изменение водосодержания может сопровождаться измерением электрического сопротивления керна после добавления в воду соли путем установки на керне скользящих контактных колец и измерения соответственно прохождения электрического тока, а также при помощи стробоскопического освещения стеклянных трубочек, прикрепленных к керну для сбора вытесняемой воды.

В табл. 11 приведены результаты сравнительного измерения водонасыщенности кернов, проведенного различными методами, над образцами из различных месторождений и взятых при помощи !бурильной жидкости на нефтяной основе. Полученные цифры показывают, что при измерениях по методу капиллярного

давления необходимо применять нефть. Более того, сравнительные анализы кернов, взятых из других месторождений, указывают, что при низкой проницаемости пород водонасыщенность по капиллярнсму давлению выше у кернов, взятых при помощи раствора на водяной основе по сравнению с раствором на нефтяной основе, а при высокой проницаемости получаются обратные результаты.

Сравнительные измерения водонасыщенности кернов

при различных методиках

Без сомнения, метод капиллярного давления при определении водонасыщенности кернов требует дальнейшего изучения для выяснения всех его сторон. Вместе с тем проведенные испытания указывают, что этот метод даже в настоящем его виде обычно дает наибольшее приближение к истинному содержанию связанной воды в породах нефтеносных коллекторов.

Абсолютная величина водонасыщенности нефтеносных пород изменяется в широких пределах для различных коллекторов.

даже если их физические характеристики (например, пористость и проницаемость) близки между собой. Это явление находится (В зависимости от «процесса аккумуляции нефти в первоначально водонасыщенной горней породе, -вязкости нефти, поверхностного натяжения на разделе нефть-вода, распределения зерен в породе, близости водонефтяното контакта к месту взятия керна, содержания глин в породе и детальной геометрии норового пространства. На фиг. 60 приведены кривые водонасыщенности из

Qji 0,1 0,4 1 г ч 10 Z0 40 т гоо 4оо тоо

Проницаемость шллиЗарси,

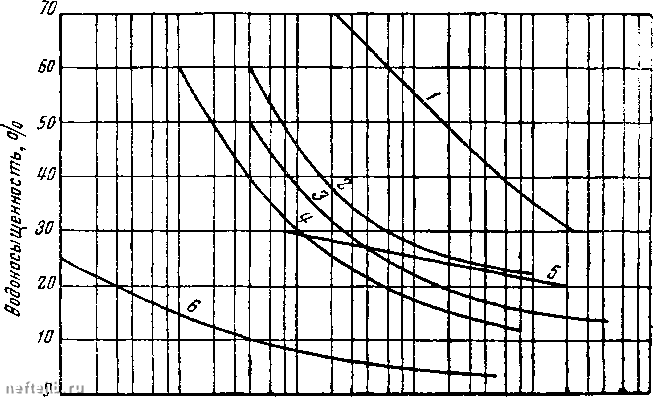

Фиг. 60. Изменения содержания связанной воды в зависимости от проницаемости для различных месторождений.

Песчаники: i - Анагуак-Томбалл; 2 -Домингуец; 5 -Восточный Тексас; 4: - Элк; 5 - Магнолия (известняк); б - Вэссон (доломит).

различных нефтяных месторождений, которые показывают общую тенденцию, а именно уменьшение водонасыщенности с ростом проницаемости. Газосодержащие зоны, залегающие выше нефтеносных коллекторов, обычно имеют водонасыщенность ;в тех же пределах, что и нефтеносные породы.

Разница между кривыми на фиг. 60 показывает, что единая и универсальная взаимосвязь между водойасыщенностью и проницаемостью отсутствует. Очевидно, общее снижение водонасыщенности с ростом проницаемости отражает, что капиллярные силы, удерживающие водонасыщенность против напора пластовой жидкости поверх водяного зеркала в подземном резервуаре, растут с уменьшением среднего радиуса поры. Это вытекает также из физических основ поверхностно молекулярных сил. Исключительно высокая водонасыщенность в Анагуаке и Том-балле связана, по всей вероятности, с присутствием глины в межзерновом пространстве продуктивной породы. Так, в одном крупном месторождении восточной Венецуэлы была установлена связь между содержанием глин и водой асыщенностью нефтяных
