из пласта. В единицах соотношения закачки т уравнение (7) приводится к следующему виду:

7==/? + yi-S. (8)

На практике редко осуществляется полйое поддержание пластового давления, за исключением случаев, когда закачка газа сопровождается частичным внедрением ъ пласт воды. Заводская обработка циркулирующего газа и потребность в топливе снижают количество возвращаемого газа в пласт до 70-85% от отобранного из скважин.

Из уравнений (7) и (8) видно, что для y<S можно достигнуть полного «поддержания давления, если в пласт нагнетено газа даже меньше, чем отобрано. Его физический смысл состоит в том, что газ, растворенный в нефти, занимает в ней меньший объем, чем занимало бы то же количество газа в виде свободной фазы при тех же температурах и давлении.

7,8. Влияние начальных условий на эффективность закачки газа. До сих пор рассматривались условия, при которых закачка газа проводится в начале процесса разработки пласта. Как влияет задержка обратной закачки газа в пласт на нефтеотдачу? Дать оценку пластовым условиям и механизму нефтеотдачи, чтобы установить необходимость поддержания давления раньше, чем вознргкнут существенное падение давления и истощение пласта, практически не представляется возможным. Ответить на этот вопрос м10жно только теоретически при помощи сравнительных расчетов, применяя уравнение 7.3(1) или 7.5(4) к различным давлениям, при которых можно проводить закачку газа, а затем уже используя уравнения 7.7(2) с выбранным г. Начальные условия для последнего случая выражены конечными значениями давления и насыщения, при которых завершается интегрирование уравнения 7.3(1) или 7.5(4) [либо уравнение 7.7(2) с г = 0]. Результаты расчетов нанесены в виде графиков на фиг. 112 до 115 для возврата 60 и 80% добытого газа. Максимальные газовые факторы в процессе эксплуатации не ограничивались. Теоретически всегда существует задержка в падении давления, как только начинается закачка газа в пласт. Первоначальная реакция газового фактора зависит от того, на каком этапе разработки начинается нагнетание газа в пласт.

До конечной нефтеотдачи - 11 % - в рассматриваемых системах газовые факторы так мало различаются для различных кривых, что их нельзя показать в масштабе, применяемом для графиков на фиг. 114 и 115. Если закачка газа предпринимается до того, как достигнут максимум газового фактора для нормального истощения пласта, то газовые факторы возрастают до еще больших максимумов, которые увеличиваются с ростом начального давления закачки.

Суммарная нефтеотдача и насыщение свободным газом нанесены на фиг. 116 в зависимости от начального давления закачки

Таблица IS

Подсчет влияния начального пластового давления на конечную добычу нефти и газовые факторы для 60%

обратной закачки газа в пласт

Таблица 19

Подсчет влияния начального пластового давления на конечную добычу нефти и газовые факторы для 80%

обратной закачки газа в пласт

газа. Когда закачка газа начинается при повышенных пластовых давлениях, кривые непрерывно возрастают. Надо отметить, что они быстро вьшолаживаются для начальных давлений, превышающих 34 ат. Бели задержать возврат газа в рассматриваемом типе систем, пока пластовое давление не упадет до 68 ат, потеря конечной нефтедобычи достигнет теоретически лишь 1,1% от порового Пространства при возврате 80% газа и 0,9% в случае возврата 60% газа.

о / 2 3 и 5 6 7 8 д 10 и 12 f3 1¥ 15 16 f7 te 19 Суммарная несртеотОаиа от порового пространства. °/о

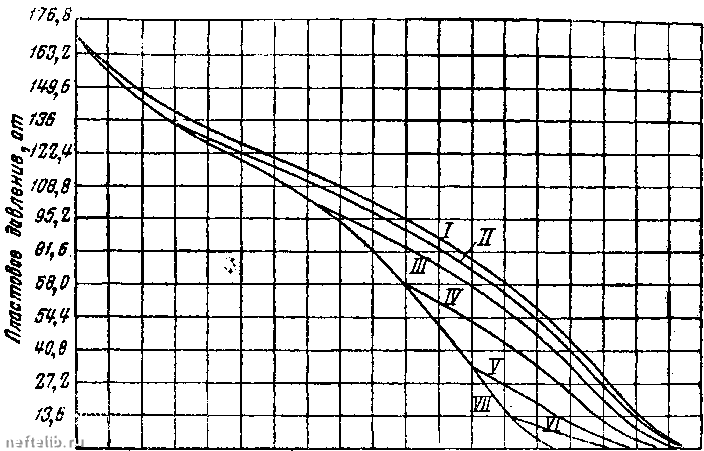

Фиг. 112. Расчетные кривые падения давления для гипотетических пластов с газовой энергией в зависимости от нагнетания в последние на разных этапах естественного истощения 60% добытого газа.

Для кривых /, я, /, IV, V и VI пластовые давления в начале нагнетания принимаются .соответственно 170 (начальное давление); 136; 104; 68; 34 и 13,6 am. Кривая VII отвечает отсутствию нагнетания газа. Физические свойства пластай.приняты по фиг. 96.

Значения фиг. 112-116 становятся яснее при рассмотрении табл. 18 и 19, охватывающих различные варианты закачки газа и связанную с ними конечную нефтедобычу.

Некоторые данные из этих таблиц приведены на фиг. 117. Кривые показывают рост конечной нефтедобычи на единицу объема дегазированной нефти в зависимости от объема закачиваемого газа сверх объема растворенного газа.

В добавление к данным, взятым непосредственно из табл. 18 и 19, на фиг. 117 нанесены также данные из табл. 16, где газ из имеющейся газовой шапки представлен как дополнительный агент. Вязкость нефтяной фазы, взятая для расчетов табл. 16, была в два раза больше вязкостей в расчетах табл. 17-19, поэтому численные результаты не совсем сравнимы и следует ожидать несколько меньшей эффективности от работы дополнительного газа.
