эксплуатационная производительность или потенциалы скважин снижаются еще более, чем это показывают кривые на фиг. 107 и 109.

Изменение коэффициентов продуктивности (на фиг. 107 и 109) можно использовать для построения кривых падения нефтеотдачи в пластах с энергией исключительно растворенного газа. Так, например, при допущении, что все скважины тождественны и что n{t) представляет число скважин, пробуренных и дающих

1 г 3 5 6 7 8 9 W и П 13 i 15 J6> CyM4fi7/Has Hecpmeomdaiici от троВого пространстба о/о

Фиг. 109. Расчетные кривые падения коэффициента продуктивности в гипотетических пластах с режимом расворенного газа для нефтей различного

удельного веса.

кривые /, , /, IV vi. V относятся соответственно к уд. весам 1,00; 0,938; 0,875;

0,823; и 0,778.

нефть во время t, - можно выразить дебит месторождения в це-лом как

где Ар - общий перепад давления для эксплуатационных скважин, а Р - конечная нефтеотдача за время t.

Если месторождение разрабатывается без контроля нефте-отбора, можно принять Ар в долях пластового давления а>, которое в свою очередь так же, как и Сп, можно считать функцией суммарной нефтедобычи, выраженной кривыми аналогично фиг. 97, 98, 100 и 101. Отсюда уравнение (2) можно формально интегрировать как

Если скважины работают в различных условиях противодавления, то значение а можно ввести в уравнение (2) и последующее интегрирование выполнять в основном указанным способом.

выражая неявно конечную нефтеотдачу функцией времени. В таком виде правая часть уравнения (3) представляет суммарное время нефтеотдачи, выраженное скважино-месяцами или сква-жино-годами, но может быть также выражено явно как функция времени, если считать, что процесс разработки пласта п {t) известен. Функции, которыми описываются процессы разработки, приближенно определяются из

n = N{\

где Л - конечное число пробуренных скважин

Во избежание получения ненадежных абсолютных значений коэффициента продуктивности можно принять C„i как начальный Сп из наиболее ранних исследований скважин, так что а Cni Pi представляет начальные дебиты Qi первых пробуренных скважин. Урашение (3) можно переписать:

Qi J

QiJ (PlPiXCJCni)

fnit)

Чтобы показать значение этого приближенного решения, был вычислен интеграл в левой части уравнения (5) для гипотетического пласта, дающего сырую нефть с плотностью 0,875 г/см, описанную данными табл. 14. Продуктивная площадь пласта принята 1600 га, мощность 12 ж, пористость 25%; плотность разбуривания-16 га на скважину. Начальный «потенциал», т. е. apiCnu был принят 80 м/сутки.

Были приняты три различные 1варианта разработки пласта, а [Именно:

1) л-ЮОС! -

2) п-20/; 0</<5, п = 100; />5,

3) л =100.

Первый вариант относится к типу первого выражения из уравнения (4). Второй обозначает ежегодное буренрю 20 скважин, пока за 5 лет не будут закончены 100 скважин, дающих площадь уплотнения 16 га/скважин. Последний вариант представляет идеальный случай, когда все бурение завершено до начала эксплуатации.

На фиг. 110 приведены кривые зависимости падения нефтедобычи и конечной нефтеотдачи от времени, вычисленные из этих допущений.

1 Hd практике количество эксплуатационных скважин не является непрерывно растущей функцией времени. Вследствие изменения эксплуатационной производительности отдельных скважин их забрасывают по мере истощения. Они не остаются в эксплуатации в течение всей разработки месторождения, как этого требует уравнение (4).

На фиг. ПО имеются также кривые падения давления, где последнее выражено в долях его начального значения. Полученные кривые падения нефтедобычи и конечной нефтеотдачи повторяют качественно фактршеские кривые, наблюдаемые для более старых, работавших бесконтрольно, месторождений с режимом растворенного газа. Вследствие многих упрош,ений, лежащих в основе полученных кривых, не следует приписывать большого

0.8 О

f г 3

5 в 7 в 9 10 а fZ 3 1 15 f6 П 18 время, годы

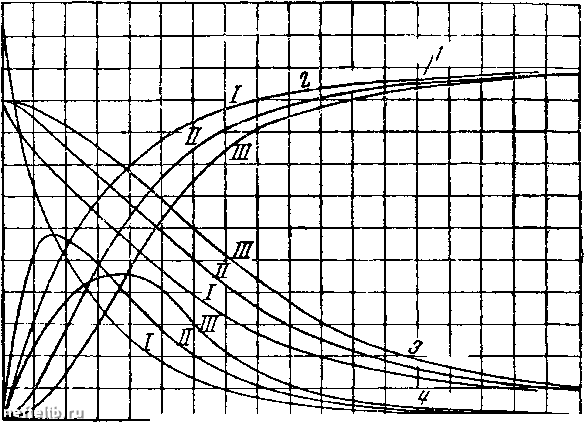

Фиг. ПО. Расчетные кривые приближенных текущих дебитов, падения пластового давления и суммарной нефтеотдачи в гипотетических пластах с режимом растворенного газа во времени и для различных проектов

разработки.

Кривые / соответствуют условию, при котором все 100 скважин были пробурены до начала

эксплуатации. Кривые -п= 100(1-е 0,70 - числу скважин ко.времени i (в годах). Кривые /-буремие ведется 5 лет и ежегодно выходит из бурения 20 скважин. Общая площадь продуктивного пласта 1600 га, мощность пласта 12 м\ пористость 25%. Максимальная начальная производительность схважкны 80 мЩсутка. Динамика нефтедобычи принята для нефти удельного веса 0,875 и условий, приведенных на фиг. 101; 1 - физически возможная суммарная нефтеотдача; 2 -суммарная добыча нефти; 3 - пластовое давление;

4 - дебит.

значения численным величинам фиг. ПО. Последние основываются на допущении, что месторождение не подвергается контролю, - положение, редко встречающееся в текущей промысловой практике. Однако метод вычислений, примененный для получения кривых на фиг. ПО, можно использовать, когда в месторождении проводят ограничения по отбору жидкостей. Тогда соответствующее значение среднего дебита на скважину выражается ЛрСп- Если Лр выражена в долях текущего пластового давления, то значение пластового давления или конечной нефтеотдачи для требуемого ЛрС можно определить из вычисленных кривых давления и из зависимости Сп от конечной нефтеотдачи согласно фиг. 101 и 109. Полученные пластовое давление и сум-
