На фиг. 192 приведена зависимость между общей добычей жирного газа и прошедшим через пласт объемом газа, соответствующего фиг. 191. Согласно фиг. 191 и 192 при содержании

о и: 0,6 0,8 1,0 /,2 1,4- 1,6 1,8 Отмошнае г.зличестЗа (арнуларукщеги zaed к пербоночаль--ншу зопасу его 8 пласте

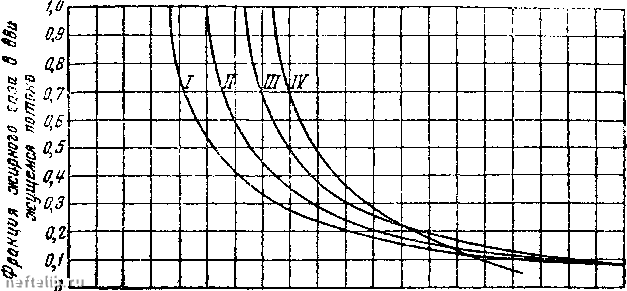

Фиг. 191. Расчетные кривые состава добываемого газа для двустороннего размещения скважин при циркуляции газа в зависимости от количества циркулирующего газа для различного расстояния между рядами нагнетательных и эксплуатационных

скважин D.

Кривые: /-D/W=1,0; -D/W= 1,25; /-D/W-1,5; /1/-D/W-1,75;

b\W~\,1Ь для всех случаев.

§ 0,1 % 0J

о,г ом 0,6 0,8 t;o t,2 i ib f8

Отношение -количества цирнулирующего газа н начальному

запасц его В пласте

Фиг. 192. Расчетные кривые изменения общей добычи жирного газа для двустороннего размещения скважин при циркуляции газа в зависимости от объема циркулирующего газа и для различного расстояния между рядами нагнетательных и эксплуатационных скважин D, Все обозначения взяты из фиг. 191.

жирного газа 15% общий отбор последнего составляет 64, 78, 90 и 96% соответственно от первоначальноло запаса жирного газа в пласте. Эта разница имеет большое промышленное значение по сравнению с разницей в общем количестве переработанного

газа; она показывает! существенное преимущество большей эффективности вымывания для двустороннего размещения эксплуатационных скважин с болышим расстоянием между нагнетательными и эксплуатационными линиями.

Необходимо подчеркнуть, что все указанные соображения относятся к пластам с равномерными проницаемостью и мощностью. Изучение систем циркуляции газа при помощи электрических моделей в основном ограничивается также пластами, представляющими единую зону. Колебания в проницаемости и мощности внутри единого горизонта можно исследовать при помощи потенциометр ич ее кой модели. Когда известно, что пласт состоит из слоев с различной проницаемостью, изучение комплексного движения нагнетаемого газа требует дополнительного анализа наложенных процессов в отдельных зонах. Обычно это дает заметное снижение конечной эффективности вымывания. Теоретически время прорыва нагнетаемого газа, промывка эксплуатационной площади последним и эффективность вытеснения одинаковы при условии, что нагнетательные и эксплуатационные скважины меняются местами, и что давления у всех нагнетательных скважин одни и те же, равно как и давления во всех эксплуатационных скважинах одинаковы. Выбор между двумя возможностями зависит от практических соображений; например, относительной стоимости нагнетательных и эксплуатационных скважин, наличия ограничивающих нефтяных оторочек, подвижности залегающих подошвенных вод и т. д.

10.6. Теория потенциометрических моделей. Эффективность вытеснения для существующих сеток размещения скважин в двухразмерных однородных средах, можно определить при помощи электролитической модели. Однако потенциометриче-ская модель дает более точные результаты. С ее помощью можно получить анализ систем с изменяющейся проницаемостью и пористостью, которые не моделируются на электролитической модели; удобнее также исследовать при помощи потенциометра пласты с меняющейся мощностью.

Для однородных двухразмерных систем с постоянной мощностью существенная аналогия между электрической модельк» и системой течения жидкости основывается на том, что электрический потенциал соответствует давлению, а плотность тока - расходу жидкости.

Такая аналогия справедлива для более сложных систем с меняющейся мощностью и проницаемостью. Однако конструкция электрической модели для получения точной аналогии требует тщательных решений.

Уравнение непрерывности для установившегося течения тока в электролитической среде и жидкости в пористом теле будет

р .Т==р . бГ=0, (1)

J «Изообъем» или аналоги постоянного порового пространства, применявшиеся в некоторых исследованиях при помощи модели, не дают правильного распределения потенциала, за исключением случая, когда чистая углеводородная пористость и эффективная проницаемость являются посто-

янными.

где Т, V - соответственно вектор плотности тока и вектор расхода массы жидкости. Так 1как все исследования на модели основываются, исходя из идеального представления о двухраз-1*ерности в системах течения - электрической и пористой средах, то уравнение (1) можно выразить законом Ома и Дарси как

V-ovVQV-VP. (2)

где е - эквивалентная электропроводимость; V--напряжение; у -плотность газа; -проницаемость для газа; -его вязкость; h - местная эффективная мощность продуктивного коллектора; -давление. Так как у и в принципе представляют собой функции давления, то вторая половина уравнения (2) может быть формально упрощена до

р . ЛЛрФ = О, (3)

0fdp. (4)

Если имеется геометрическое подобие в площади у исследуемого пласта и модели и если у них одинаковое распределение источника и стока, соответствующее нагнетательным и эксплуатационным скважинам, то электрическая модель обладает распределением напряжения, тождественным, исключая масштабы, распределению для Ф при условии, что а всюду пропорциональна kh. Изменчивость о получают путем изхМенения глубины he - слоя электролита, так что

о* = ohe = akh, (5)

где -удельная проводимость электролита; а - масштабный коэффициент. Таким образом, общее геометрическое подобие и колебания толщи электролита пропорциональны миллидарси-метр пласта и создают формальное равенство между распределением напряжения и Ф. Если подземный резервуар имеет равномерную проницаемость, то электролитическая ванна должна быть геометрически подобна карте изопахит.

Следует отметить, что пористость не учитывается конструкцией электролитической модели хотя она входит в вывод, полученный из распределения давления для контуров фронта жидкостей. Основными критериями подобия модели и естественного иодземного резервуара являются мощность, проницаемость и граничные условия. Основное назначение модели заключается в получении эмпирического количественного решения уравне-
