понента, достигает минимума, а затем в критическом состоянии * возвращается к единице.

Особенно характерны зависимость К от давления в области между двумя значениями единицы и положение этой области, что зависит в значительной мере от других компонентов системы. Необходимо отметить, что увеличение равновесных соотношений после прохождения минимального давления означает тенденцию компонента к вторичному вступлению в газовую фазу, но не в жидкую. Это явление представляет собой ретроградное испарение. Быстрая реакция ретроградных процессов на состав системы выражается здесь в соответствующей чувствительности равновесных соотношений к составу при высоких давлениях или вблизи критического состояния.

Для углеводородов тяжелее этана экспериментальные данные так скудны, что их увязка с характером менее летучих составляющих еще не разработана. Вследствие этого они представлены лишь как функции температуры и давления. Табулирование для пропана указано графически на фиг. 37 для нескольких температур. Данные для бутана нанесены на фиг. 38. Здесь я-бутан и изобутан сгруппированы вместе для более высоких давлений, а индивидуальные значения нанесены штрихами в области, где можно предположить поведение идеального раствора. На фиг. 39 представлены аналогичным способом значения К дяя пентанов. Гексаны даны кривыми на фиг. 40.

Для гептанов и более тяжелых углеводородов были опубликованы лишь немногочисленные систематические исследования, приведшие к получению количественных показателей при высоких давлениях. Но вместо каких-либо графиков или табличных рядов равновесных соотношений они служат главным образом для показа большой изменчивости и крайней чувствительности К к природе нефтяных остатков, особенно при высоких температурах. Это видно по фиг. 41, на которой нанесены результаты, полученные из экспериментов со среднеконтинентальной сырой нефтью (0,830 г/сж), летучим дестиллатом (0,746 г/сж), сырой нефтью (0,777 г/см), с газовым фактором 658 м/м и той же самой сырой нефтью с газовым фактором 1281,3 м/м при температуре 48,9° С. Из этих данных видно, что положение критической точки системы (где Кг = I) является решающим фактором при определении кривых вида /(?+ и их абсолютных значений при высоких давлениях. Разумеется, сведение значения К к единице в критической точке также влияет на равновесные со-

1 Ввиду ограниченного интервала давлений табл. 4 не отражает развития минимальных значений ниже единицы для этана с последующей тенденцией вернуться к единице. Однако это изменение ясно видно на фиг. 37-40 для более тяжелых компонентов, где минимумы возникают при низких температурах. В случае этана перечисленные равновесные соотношения не падают первоначально до единицы, пока не превышено критическое давление. Для более тяжелых парафинов значение единицы достигается впервые при давлениях порядка величины их соответственных давлений упругости пара, когда температуры ниже критических.

¥0 30

Ь ол

с Ч»- CJ==

Даблеиив, am

Фиг. 37. Изотермы равновесных соотношений для

пропана.

v- «0~Ъч-Г5уГ:Г v;* CS3 со

ЛсЗление, ат

«XI

«о

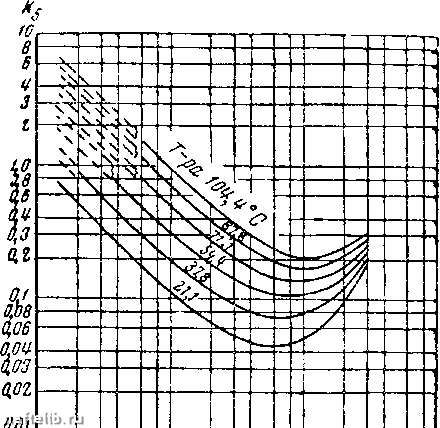

Фиг. 38. Изотермы равновесных соотношений для бутанов. Верхние ветви штрихованных отрезков относятся к изобутану, а нижние к я-бутану.

Давление, ат

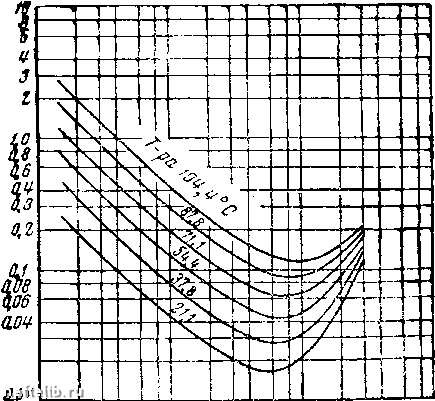

Фиг. 39. Изотермы равновесных соотношений для пентанов. Верхние ветви штрихованных участков относятся к изопентану, а нижние к н-пентану.

0J}3 0,01

Давление, am

Фиг. 40. Изотермы равновесных соотношений для

гексанов.
