чакика, если только не известно, что он представлен чистой кварцевой разновидностью. Если же это остается неизвестным, необходимо делать проверку проницаемости породы для воды. Взаимодействие воды с породой необходимо учитывать во всех практических применениях в свете того обстоятельства, что все породы, представляющие осадочные образования, включая сюда и нефтеносные коллекторы, первоначально содержат некоторое количество воды. Однако ввиду простоты измерений полезно все же замерять проницаемость породы .по воздуху, даже если она заилована, для получения оравнительного эталона при иных измерениях проницаемости.

3.4. Интерпретация данных по водо- и нефтенасыщенности.

Было показано, что определение несте- и воде-насыщенности кернов в лабораторных условиях может быть выполнено с достаточной точностью. Однако следует отметить, что определение по указанной методике насыщения жидкостями кернов, взятых из пластов высокого давления, не подвергшихся истощению, дает конечное состояние нефте- и водонасыщенности в породе.

Дело в тоМ, что в процессе взятия керна колонковым долотом глинистый раствор проникает в породу с содержащейся в ней пластовой жидкостью и производит смешение последней с фильтратом из глинистого раствора по всей периферии керна. Так как давление закачиваемого в скважину глинистого расгвора обычно выше пластового давления, то бурильная жидкость пропитывает породу на забое раньше, чем столбик последней войдет в колонковую трубу. При этом неизбежно произойдет вытеснение из породы некоторого количества первоначально за,ключен-ной в ней жидкости.

Хогда керн находится в колонковой трубе, он не сохраняет той жидкости, которая присутствует в пласте. В процессе извлечения керна на дневную поверхность происходит дополнительное изменение этой жидкости. Колонковые долота, применяемые в бурении, не приспособлены к работе под давлением. Поэтому, когда керн извлечен на поверхность, давление под которым он был взят из пласта, анижается до атмосферного. При этом газ, растворенный в нефти или в воде, заключенной в норовом пространстве, выделяется из раствора и вытесняет некоторое количество жидкости на пути подъема керна. Когда керн извлекается из долота, он уже лишен своего давления и почти всей своей начальной жидкости. Лабораторный анализ нефте- и водосодер-жания кернов устанавливает лишь остаточное насыщение породы, происшедшее в результате несовершенства методов взятия кер-

«Влажная» проницаемость, т. е. проницаемость по воздуху образца породы, с обычным содержанием связанной воды дает более подходящий критерий определения фильтрационной способности породы в естественных пластовых условиях. Однако количественное значение таких замеров следует оценивать с осторожностью.

нов. Вследствие невозможности проконтролировать процесс вытеснения пластовой жидкости во время взятия кернов конечное состояние последних на поверхности может изменяться в широ-кохм интервале. Отсюда количественные значения водо- и нефтенасыщенности при лабораторных определениях обычно имеют чисто статистическое значение. Разумеется, для опытного аналитика полученные данные по нефте- и водосодержанию керна могут явиться руководящим указанием при описании потенциальной нефтеотдачи ксллектора, из которого были извлечены кериы.

Бели керн был взят в процессе бурения с глинистым раствором на водяной основе, то остаточное нефтенасыщение, устанавливаемое при анализе керна и откорректированнсе на усадку нефти, связанную с выделением газа, дает только минимум первоначального нефтесодержания, которое может в 2-3 раза превышать результат проведенного анализа.

Опыт сопоставления таких данных по остаточному нефтена-сыщению с последующим наблюдением режима скважин показывает, что их величина дает вполне обнадеживающие указания на общую характеристику насыщения пород. Так, значения иефтенасыщенности в кернах вращательного бурения с глинистым раствором на водяной основе из конденсатных пластов составляют от 1 до 4%. Анализ кернов, взятых таким же методом из газовых шапок или вблизи газонефтяного контакта, показывает обычно остаточное нефтенасыщение от 5 до 10%. Керны из слоев, приуроченных к водонефтянсн переходной зоне пли к нефтяному горизонту, дающему цри эксплуатации чистую воду, часто показывают остаточное нефтенасыщение от 8 до 15%. Так называемые «хорошо насыщенные» нефтеносные горизонты при лабораторном исследовании карпов обычно показывают остаточное нефтенасыщение в пределах 10-40%. Эти цифры, разумеется, соответствуют только средним или типовым анализам кернов для определенных нефтеносных областей. Их нельзя рассматривать имеющими унивеосальное значение, и при разработке новых или совершенно отличных нефтеносных районов можно встретить крайне различные интервалы нефтенасыщения.

Когда анализу подвергаются керны, взятые канатным бурением, их нефтенасыщение обычно выше, чем у кернов, полученных при вращательном бурении, так как они меньше подвергаются вымыванию.

Даже при канатном бурении посторонняя вода может попасть в керн, за исключением тех случаев, когда в стволе скважины полностью отсутствует вода. На фиг. 58 дан сравнительный график нефтенасыщения кернов из одного и того же пласта, но в первом случае керн был взят при помощи нормального глинистого раствора, а во втором случае в стволе скважины отсутствовали вода и глинистый раствор. Рассмотрение графика показывает, что остаточное нефтенасыщение у керна, взятого

оухиМ путем, было в 2V2 раза выше, чем у керпа, взятого при помощи глинистого раствора.

Большое количество анализов кернов, взятых при помощи обыкновенных колонковых долот и глинистым раствором на водяной основе, дало возможность установить корреляционные таблицы для различной степени смешения и проникновения глинистого раствора в керны. Было установлено, что в целом проникновение бурильной жидкости в керны меньше для истощенных пластов по сравнению с девственными пластами. Оно больше для высокопроницаемых кернов, чем для малопроницаемых.

Нефтенасыщеииость пора 8 ого пространстда. /о

О Z0 0-0 60 80 100

Иефтенпсыщенность по-робого npocmpaHcmdaojo О го 40 60 80 100

9003 Z7

3003

SOkS&yi

9060

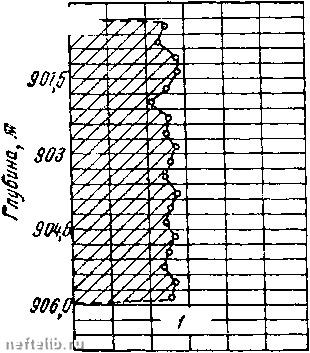

Фиг. 58. Сравнение остаточного нефтенасыщения в кернах, взятых с применением глинистого раствора и без такового.

1 - керны взяты без воды или глинистого раствора; 2

бурении с глинистым раствором.

керны взяты при

Смешение жидкостей более значительно в периферийной части керла, чем в его сердцевине. Керны большого диаметра менее подвержены затоплению глинистым раствором, чем керны малого диаметра. Кроме того, керны, взятые непосредственно ниже глинистых прослойков, бывают свободны от смешения жидкостей. Если керны берут при бурении с помощью нефти или раствора на «ефтянсй основе, то проникновение нефти в керн и последующее вытеснение пластовой жидкости из него также меняют первоначальное содержание жидкости в породе. Однако отсутствует доказательство, что при этом изменяется количество связанной воды, и она вытесняется из керна при падении давления до атмосферного при условии, что керн был взят выше переходной зоны вода - нефть.

Количественного изменения остаточной водонасыщенности нельзя ожидать еще по той причине, что выше такой переходной зоны вода-нефть связанная вода по существу находится в «несжимаемом» состоянии, и порода должна иметь пренебре-
