нефтяной оторочки. Если пренебречь величиной Гс по сравне нию G Го, то из уравнения (1) следует:

1 - Г-

(2>

где fa, fti-эффективные пористости заполнения водой в затопленной площади и в нефтяной оторочке, т. е. фактическая по-

зистость, умноженная соответственно на числитель и знаменатель второй части уравнения (2). Общий объем нагнетаемой воды будет

VhU{r-rc% (3)1

где h - мощность пласта.

Полагая, что мгновенный дебит нагнетаемой воды Q соответствует уравнению радиального течения при установившемся состоянии можно получить

27ikji (р - pf)lp

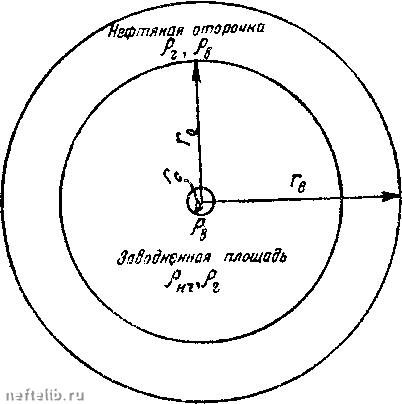

Фиг. 168. Схема радиального распространения воды по пласту из нагнетательной скважины.

где Рс - давление нагнетания (на забое скважин); ку - эффективные проницаемости для воды и нефти; /з, pin - вязкости воды и нефти; pf - остаточное пластовое давление ко времени нагнетания воды в пласт.

Согласно уравнению (2) отношение Гс/Го постоянно. Объединяя уравнения (2), (3) и (4), можно получить зависимость между общим объемом нагнетания и темпом нагнетания:

у Ankji(p - Pf)

Отсюда логарифм суммарного объема нагнетаемой воды изменяется прямо пропорционально величине, обратной темпу нагнетания. Зависимость V от 1/Q, удовлетворяющая уравнению (5) должна иметь наклон, пропорциональный /в -, откуда определяется значение последней, полагая давление нагнетания р постоянным. Если известны а и пористость заполнения водой,

Уравнение (3), очевидно, налагает условие неподвижности связанной

воды в пласте, но оно остается справедливым и в том случае, когда все

содержание связанной воды перемещается впереди нагнетаемой, т. е. при условии: ГсГ(.

то пересечение для 1/Q = О дает эффективный радиус скважины Гс. Линейная связь между Ig F и 1/Q с тем же самым наклоном должна теоретически оставаться справедливой и в случае пренебрежения нефтяной оторочкой - ). В этом случае для определения Гс из пересечения Ig V необходимо иметь только обычное значение пористости заполнения и мощности пласта. Из уравнения (5) следует, что при постоянном темпе нагнетания давление на нагнетательных скважинах будет возрастать с логарифмом общего количества нагнетаемой воды (или времени).

Изменение времени в зависимости от темпов нагнетания или общего закачанного в пласт количества воды при постоянном давлении нагнетания определяется интегрированием уравнения (5). Так как Q есть производная от V по времени, то

1+F(igy l) =

/b/вс

(7)1

где Q, V--безразмерные дебиты и общие объемы нагнетания, определяемые из

4лк hAp

в обозначениях уравнения (8) уравнение (5) принимает вид

г? 1

В этих единицах уравнения (6) - (9) дают универсальные зависимости, которые можно приложить к любой нагнетательной скважине, вскрывшей однородный пласт.

На фиг. 169 дано постро ение уравнений (6) и (7). После

начального резкого падения Q оно получает очень медленное

асимптотическое снижение благодаря Ql/lgf. Асимптотический подъехм кривой суммарного объема нагнетаемой воды

медленнее линейного и соответствует Vt/lgV, Для перевода

1 Условия, налагаемые уравнением (7), что V = l при = 0, не имеют практического значения и вытекают из пренебрежения по сравнению

с Tq и при выводе уравнений (2) и (5).

этих безразмерных единиц в сутки, м/сутки и даются следующие коэффициенты:

/ (суток) ==~!:ЙР7

Q {м1 сутки) =

0,0023 kJiiApii

V{m)==Q,mohfrcH~f\ V

(10)

где к - ь миллидарси; w h - в ж; /7 - в аяг и/ -в сантипуазах.

7 S 5

¥ 3

Фиг. 169. Расчетные кривые изменения безразмерных дебитов нагнетания Q, а также суммарного объема нагнетаемой воды в скважины V в зависимости от безразмерного времени Т для этпа радиального распространения

воды по пласту. Q, V и ? определяются уравнениями

9,3 (6) до 9.3 (8).

Если принять (/и в)° = 1 и эффективный радиус скважины равным 0,3 м за счет торпедирования и расширения забоя, то из уравнения (10) следует, что при темпах нагнетания 0,028 м/сутки на 1 ат/миллидарси на 1 м вязкости воды 1 сантипуаз Q составляет 0,247. Из фиг. 169 видно, что при этом t =

- 175, а У = 57. Согласно уравнению (10) последняя величина означает, что общее количество нагнетаемой жидкости для /в= ==0,1 будет 1,7 на 1 м продуктивного пласта; время, ушедшее на нагнетание, составит 691,3 суток при перепаде давления в процессе нагнетания 0,068 ат и 0,691 суток при перепаде давления 68 ат. Если известны нагнетаемый дебит и суммарный расход закачанной в определенный промежуток времени воды, то
