работы по закачке газа, иметь более полные сведения о характеристике пласта и возникновении канального прохождения газа в последнем, а также устанавливать влияние неоднородности пласта. Суммарная вымывная способность газа в однородных пластах выше для больших расстояний между нагнетательными и эксплуатационными скважинами. Застойные участки в пласте при размещении скважин для циркуляции газа часто концентрируются вокруг эксплуатационных скважин вследствие образования языка нагнетаемой жидкости при поступлении ее в область местного распределения давлений, создаваемого эксплуатационными скважинами. Эти застойные участки не зависят от конструкции нагнетательных скважин и их размещения

при условии, что относительные дебиты скважин при эксплуатации и нагнетании поддерживаются постоянными, пока среднее расстояние между скважинами одного и того же профиля значительно меньше среднего расстояния между скважинами различного типа. Отсюда потеря конденсата в этих несмываемых газом участках уменьшается по мере увеличения общей площади, находящейся иод действием процесса циркуляции, или расстояния между нагнетательными и эксплуатационными скважинами.

Ниже приведен анализ промывки пласта газом от одного его края до другого между параллельными единичными рядами нагнетательных и эксплуатационных скважин

Помещая для удобства ось х параллельно нагнетательным и эксплуатационным скважинам на равном расстоянии от них (фиг. 186), можно получить формулу для распределения давления:

Фиг. 186. Схема размещения скважин параллельными рядами при циркуляции газа в пласте.

Светлыми кружками обозначены эксплуатационные скважины, а черными кружками--нагнетательные скважины.

Р (х, У)

ch 27Г (у - d)/a - cos 2лх/а

47tkh сЬ2п {у-{-d)lа ~CQ2nxja

где Q - расход при нагнетании и отборе, приведенный к пластовым условиям скважин в обоих рядах; р - вязкость газа; k

проницаемость; h - мощность продуктивного коллектора; а -

Рассматриваемый анализ показывает только основные характеристики сеток размещения скважин при циркуляции газа, где нагнетательные и эксплуатационные скважины лежат на противоположных сторонах пласта вдоль контуров последнего. Анализ основывается на допущении бесконечной площади пласта. Допущение среды с бесконечной протяженностью производится также для разбора кругового размещения скважин, хотя в обоих случаях можно рассматривать также и системы пластов конечной протяженности.

к др

sh 2пй1а

2afh sh (y~d)/ash7r(y-hd)/fl *

где / - пористость вытеснения, т. е. произведение пористости на часть порового пространства, занятого сухим газом.

Минимум времени прохождения газа между нагнетательными ж эксплуатационными скважинами будет:

что дает эффективность вымывания Е:

Qt . 2nd а ,

C\h----2. (4)

2adhf

Отсюда видно, что Е возрастает равномерно от О при d/a< 1 до 1 при d/a> 1. Так, для d/a = 0,\; 1 и 5 - Е соответственно равно 0,204; 0,841; 0,968. Несмываемая площадь на каждую пару скважин- нагнетательную и эксплуатационную - будет

A = 2ad(l-cthif) + . (5)

Отсюда для d/a > 1 непромытая газом площадь в момент начального поступления сухого газа в эксплуатационные скважины имеет постоянное значение а/л независимо от точного значения d. Уравнения (4) и (5) подтверждают повышение вымывной способности с увеличением интервалов между нагнетательными и эксплуатационными скважинами.

Уравнение (1) описывает также распределение давления между непрерывной напорной линией при i/ = О и линией эксплуатационных скважин вдоль у = d. Эффективность вымывания дана уравнением (4) и для последнего случая, хотя фронт нагнетаемого агента при этОхМ будет совершенно иным. Застойные участки в пласте на эксплуатационную скважину равняются половине Л, указанного уравнением (5), для размещения скважин параллельно линейнььм контурам пласта. Закачка газа по периферии в круговое кольцо скважин на бесконечной площади с одновременной эксплуатацией пласта в центре его (фиг. 187) и то же размещение скважин, но при обратном расположении

расстояние между скважинами в ряду; 2d - расстояние между рядами.

Скорость течения жидкости между нагнетательными и эксплуатационными скважинами по оси у выразится

нагнетательных и эксплуатационных скважин, также могут рассматриваться аналитически по указанной теории.

Можно показать, что функции распределения давления и потока р и у) даны соответственно реальной и мнимой частями комплексной потенциальной функции:

2лкН

lg(2" -/?")

где R - радиус кольца; Q - дебит нагнетания или отбора для центральной скважины; z-комплексная переменная координат x-\-iy, или г (фиг. 187). Из уравнения (6) -следует, что

2п +

+ const.

,2г:

2/-"/?" cos п в)

Скорость течения жидкости между нагнетательной и эксплуатационной скважинами вдоль 0 = 0 тогда будет

\ дг /

Время прохождения между нагнетательной и эксплуатационной скважинами будет

dr nhfnR

Qin + 2)

и эффективность вымывания для площади, заключенной в кольце скважин,

(10)

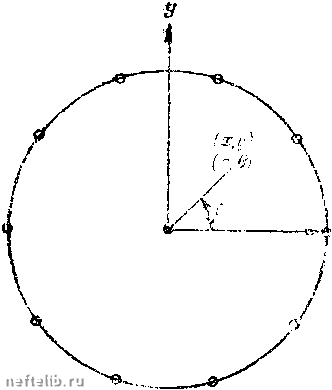

Фиг. 187. Схема кругового размещения скважин при циркуляции газа в пласте.

Для единичной пары нагнетательных и эксплуатационных скважин (п=1) уравнение (10) дает 7з.

Светлыми кружками обозначены нагнетательные скважины, а черными кружками- эксплуатационные скважины.

Уравнение (10) также показывает, что эффективность 1вьшы1вания с увеличением п быстро приближается к единице и прирост конденсата, связанный с наличием дополнительных скважин, понижается в отношении 2/(2+ п)2.

Аналогично можно показать, что если нагнетательные и эксплуатационные скважины одинаково расположены под углом
