Принимая снова = 0,3 м, можно получить для расстояния между нагнетательными скважинами при пятиточечном размещении 90 My d = 63,6 м и V = 22 500. Соответствующие значения для Q. и 1 будут 0,09979 и 2,029 • 10 Эти значения являются предельными для периода радиального распространения воды. Из ура-

п t6 го го- 28 зг

внения7) Qs == 0,05276.

При У/= 28648, = = 80 600, так что установившееся состояние начнется при / = = 2,835 . 105. На фиг. 171 приведены кривые изменения безразмерного дебита нагнетания и суммарного расхода нагнетаемой воды для пятиточечного размещения скважин.

Численный перевод безразмерных параметров в сутки и кубометры производится при помощи уравнения 9.3(10) после установления значений к, Л, Лр и /в. На практике переход между неустановившимся периодом радиального распространения воды в пласте и условиями стационарного течения происходит, несомненно, более плавно, чем это видно из фиг. 171, даже для единичного пласта однородной проницаемости.

Однако погрешность сделанного приближения для построения переходной области лежит в тех же пределах, что и для выбора физических параметров, на основе которых производится численное приложение данной теории. Фиг. 171 и теоретические соображения, послужившие основой ее построения, относятся только к единичной однородной зоне. При слоистой породе коллектора, но в условиях, когда перемещение воды по вертикали не играет особой роли, для описания поведения такой сложной системы можно применить параллельное наложение переходных зон, связанных с отдельными слоями. Для этого, исходя из уравнения 9.3 (10), для отдельных слоев необходимо иметь изме-

Фиг. 171. График вычисленного изменения времени для темпов нагнетания воды в пласт

Q, а также суммарных объемов нагнетания V в безразмерных единицах, при пятиточечном размещении, с расстоянием между нагнетательными скважинами 90 .4 и эффективным радиусом скважины 0,3 м. Пунктирные отрезки отражают линеаризованные приближения для периода интерференции скважин между- этапом радиального распространения воды по пласту и установившимся течением.

нение масштаба времени, темпов нагнетания и суммарного расхода нагнетаемой воды в согласии с их проницаемостью и мощностью. Масштаб времени и продолжительность неустановившегося периода до возникновения интерференции уменьшаются обратно пропорционально величине проницаемости.

Темпы нагнетания воды пропорциональны величине милли-дарси-метров отдельных зон, а суммарный расход нагнетания пропорционален соответственно их мощности. На фиг. 172 приведены результаты такого расчета для пятиточечной схемы,

О Z0 W 60 80 too по т /во too гоо ш гн-о-

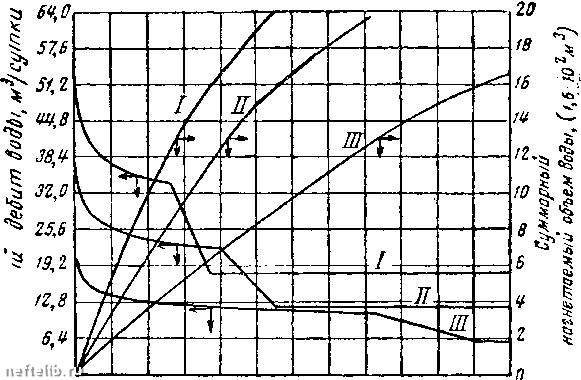

Фиг. 172. График нагнетания воды (темп и суммарный нагнетательный объем) в инжекционную скважину при пятиточечном размещении для трех слоев мощностью 3 м каждый и соответствующей эффективной проницаемостью для воды 15 (кривая /), 10 (кривая ) и 5 (кривая /) миллидарси. Расстояние между нагнетательными скважинами 90 м) эффективный радиус скважины 0,3 м\ вязкость воды - 1 сантипуаз; {fjt =0,1.

исходя из трех слоев в пласте мощностью каждый в 3 ж; эффективной проницаемости для воды соответственно 5, 10 и 15 миллидарси; давления нагнетания 68 ат, fi = 1 сантипуазу, Гс =

= 0,3 ж, /в (/н в) =0,1 и расстояния между нагнетательными скважинами 90.*. Из фиг. 172 видно, что неустановившееся состояние для радиального распространения воды заканчивается соответственно через 160,4; 80,2 и 53,5 дня для зон с 5, 10 и 15 миллидарси, а заполнение порового пространства и установившееся течение начинается через 224,1; 112 и 79,7 дня. На

* Принимается, что все зоны однородны и одинаково истощены. На практике же пласты могут быть сильно слоистыми, и разница в истощении нефтенасыщения и давления отдельных зон может сильно изменить теоретические расчеты.

фиг. 173 дается построение результирующего процесса всей составной системы. Из фиг. 173 видно, что переходные области процесса нагнетания в отдельных зонах на полученных кривых йе так отчетливо выражены, как на фиг. 172.

¥S 32

О ZO 00

у- §

80 100 izo т 160 100 zoo гго zn

врет, сутки

Фиг. 173. Расчетные кривые общего процесса нагнетания воды в трехслойный продуктивный пласт, индивидуальные кривые для которого приведены на фиг. 172.

J -суммарный объем нагнетания; 2 -темпы нагнетания воды»

.о

15J6

19,1

fBJQ tZ,8

6Л %

3.2 0

so too 150 ZOO 250 300 350 ШЮ Ш 500

Врвмя ctjmHiL

Фиг. 174. Сравнение расчетного (сплошные кривые) и фактического (кружочки и точки) нагнетания в пласт воды при пятиточечном размещении скважин.

На фиг. 174 дано построение процесса заводнения согласно расчету для пятиточечного размещения в нагнетательной водяной скважине месторождения Брэдфорд. Кривые показывают фактический и расчетный переходный этап процесса.
