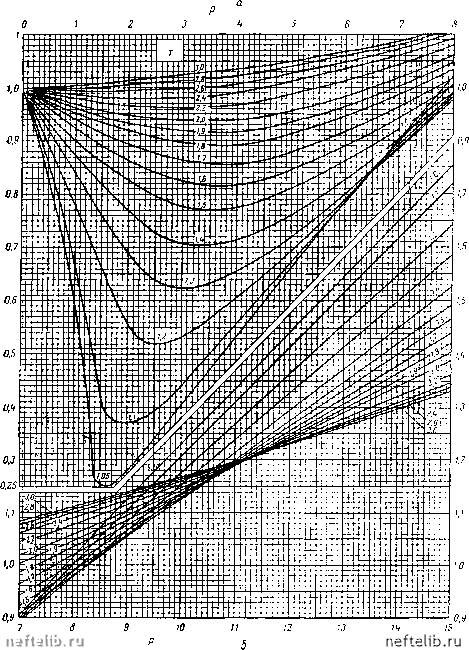

1ис. 22. Зависимость коэффициента сверхсжимаемости для чистого .метана от давления п температуры:

а - до давления 700 ат; б - при давлении от 700 до 1400 ат.

Сейд/ка, Леси и других для природного газа с относительньш (по воздуху) удельным весом у = 0,63-0,65. Исследования Н. А. Три-вус и др. [210] по экспериментальной проверке графика Брауна показали его применимость с точностью ±4% для природных газов с содержанием метана более 90% по объему, причем коэффициент сверхсжимаемости выше, чем пО графику Брауна, и ближе к значениям коэффициента сверхсжимаемости для чистого метана, которые

250 PfOm

Рис. 23. Характерные зависимости коэффициента сверхсжимаемостп по газоконденсатным месторождениям Краснодарского края:

1 - Майкопское; г-Сердюковское; 3 - Челбасское; <- Березанское; 5 - Крыловское; s - Каневское; 7 - Ленинградское; S - Старо-Минское; 9 - Кущевское.

показаны на рис. 22. На рис. 23 приводятся характерные графики зависимости коэффициента сверхсжимаемости от давления по газоконденсатным месторождениям Краснодарского края.

Как видно из графиков рис. 22, значения z при изменении р„ от 1 до 6 (т. е. от 500 до 250 ат) отклоняются от z = 1 на 18% (для Т„р = 1,6). При других значениях Т„р указанные отклонения будут еще большими.

Как и при рассмотрении коэффициента вязкости, при малых и больших изменениях давления можно принять следующие зависимости коэффициента сверхсжимаемосги от давления

z = Zg[-a,{po - p)\, J dz

zZg e.xp [-(Po -P)].

(20.8)

1 dz

z dp

Представляет значительный произведения p.*z от давления.

0.022

0,020

0,018

0,0W

о,от

0,012

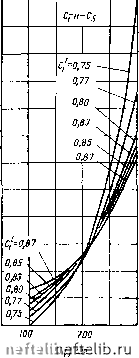

Рис. 24. Зависимость проивведения вязкости х и коэффициента сжимаемости z смеси метан - к-пентан от давления при различных фазовых концентрациях метана в газовой фазе.

интерес рассмотреть зависимость Замечено, что в диапазоне практически встречающихся температур Т„р = 1,4-7- 2,0 зависимость p,*z от р„р можно представить в виде

Si*z = a + {plp-pl), (20.9)

где о и ф -- коэффициенты, зависящие от температуры. Значения а и при различных величинах приведены в табл. 14.

Особые свойства присущи газу, находящемуся в химическом

0,025

0,020

0,015

0,010.

60 то

200р,агр

Рис. 25. Зависимость вязкости смеси метан - к-гексан от давления:

1 - с учетом изменения состава газовой фазы; г, 3, 4 - отклонения от кривой 1 при давлениях вьппе давления начала конденсации.

Таблица 14

равновесии с жидкой фазой. Эти свойства становятся определяющими при фильтрации газоконденсатной смеси. В самом деле, выше отмечалась существенная связь физических параметров углеводородных
