привести к значительным погрешностям подсчета, и здесь он не рассматривается. Достаточно сослаться на работу Д. Чиириси с соавторами где рассматривается этот метод и на примере шести газовых месторождений делается вывод о том, что в условиях проявления водонапорного режима возможна неединственность в определении величины начальных запасов газа по данньш истории их разработки. Для кансдого из шести рассмотренных месторождений был выбран ряд значений запасов газа, отличающихся от рассчитанных объемным методом. Оказалось, что для каждого пз этих значений запасов газа можно подобрать такие параметры водоносного пласта, которые позволили ползгчить на электрической модели данные об изменении среднего пластового давления, близкие к фактическим.

§ 3. Векоторые примеры анализа разработки газовых месторождений

Трудно перечислить даже наиболее характерные задачи, возникающие при анализе разработки месторождений природных газов. Поэтому в данном параграфе приведем лишь решение отдельных вопросов анализа разработки и внесения соответствующих корректив

Рис. 95. Зависимость р/г (р) = = /[<?JocWl ДЛЯ Северо-Ставропольского месторождения

40 50 ВО

на примере ряда разрабатываемых газовых месторождений Советского Союза. По каждому рассматриваемому месторождению приведем по одной типичной задаче анализа разработки.

I. На примере Северо-Ставропольского газового месторождения коснемся подсчета начальных запасов газа и анализа распределения пластового давления .

Северо-Ставропольское месторождение природного газа, связанное с двумя поднятиями - Северо-Ставронольским и Пелагиадин-ским (см. рис. 23), было открыто в 1950 г. Начальные запасы газа по объемному методу оценены в 174 млрд. м при начальном пластовом давлении 66,5 кгс/см.

В промышленную разработку Северо-Ставропольское месторождение введено в декабре 1956 г. с подачей газа в магистральный газопровод Ставрополь - Москва. С 1959 г. газ подается также

1 С h i е г i с i G. L. Р i z z i G., С i u с с i j G. M. Water drive gas reservoirs: uncertaintly in reserves evaluation from past history. Joum. Petrol. Technology, 1967 N 2, pp. 144-160.

2 По результатам работы A. Л. Козлова, Е. М, Минского, О. Ф. Андреева и Ю. М. Фримана,

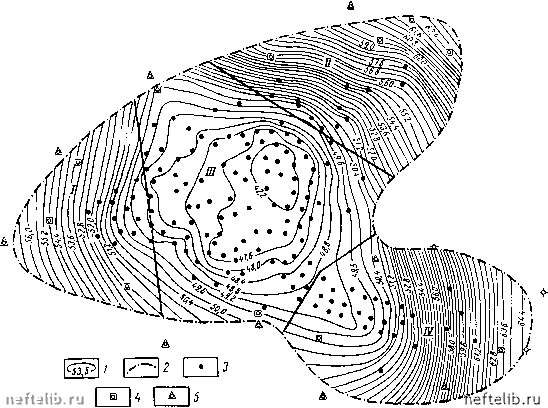

Рис. 96. Карта изобар хадумской газовой залежи на 15/VI1964 г:

i - линия равных значений пластового давления; 2 - внешний контур газоносности; S - аксплуатационвые и разведочные скважины; i - наблюдательные скважины; 5 - пьезометрические скважины

Годы

1357 135S 1959 1960 1961136Z 1363

0,5 1,0 >,5 2,0

в газопровод Ставрополь - Невинновшсск - Грозный, продолженный в 1963 г. до Тбилиси.

На основе данных о разработке месторождения к середине I960 г. были определены начальные запасы газа методом падения среднего пластового давления. Запасы составили 220 млрд. м*. Дальнейшая разработка месторождения подтвердила эту величину начальных запасов газа. На рис. 95 показана зависимость изменения приведенного среднего пластового давления от добытого количества газа для Северо-Ставропольского месторождения на 15/VI 1964 г. Из этого рисунка видно, что промысловые значения среднего давления п добытого количества газа достаточно хорошо ложатся на прямую линию. Поэтому можно было с уверенностью определить начальные запасы газа и установить, что режим месторождения газовый. На отмеченный момент времени отобрано 25,6% начальных запасов газа.

Система размещения скважин, рекомендованная ВНИИгазом в технологической схеме разработки месторождения (1954 г.), предусматривала разбуривание небольшой зоны. Применение такой системы размещения скважин определило необходимость контроля в процессе разработки месторождения за изменениями пластового давления во времени. Приведенная на рис. 96 карта изобар на 15/VI 1964 г. свидетельствует об образовании в процессе разработки

общей депрессионной воронки. Образование депрессионной воронки при низком начальном пластовом давлении на Северо-Ставропольском месторождении имеет существенное значение в связи с необходимостью раннего ввода в эксплуатацию дожимной компрессорной станции и определения потребного числа и мощности ступеней компримирования газа. В процессе разработки месторождения наметилась тенденция роста глубины депрессионной воронки. На рис. 97 показано, как изменялась во времени разница между средним пластовым давлением по месторождению и минимальным давлением в центральной зоне.

Рост глубины воронки депрессии привел к необходимости расширения площади разбуривания месторождения. На рис. 98 показана последовательность увеличения разбуренной площади газоносности на Северо-Ставропольском месторождении. Кроме того, во время сокращения сезонного потребления газа летом 1963 г. были выключены из эксплуатации 45 скважин центральной зоны. В результате

Ар, кгс/см

Рис. 97. Изыенение во времени глубины Лр депрессионной воронки:

1 - Р (0-p"e„тp(); « - Р ()-Pmin(*); «-?(()-piebtp<*)
