Величина площади «целика» для каждой пары эксплуатационной и нагнетательной скважин

= 2ad(l-£) = 2ad(l-cth)-f (5)

Отсюда также следует, что размеры целиков жирного газа уменьшаются при увеличении расстояния между нагнетательными и эксплуатационными скважинами (напоминаем, что рассуждения справедливы для однородного по коллекторским свойствам пласта).

При размещении скважин по схеме, приведенной на рис. 81, распределение давления в пласте определяется уравнением

р(г,в) = [in г - -i In (г + - гг"/?" cos «в)] + const. (6)

Скорость течения сухого газа от нагнетательной до эксплуатационной скважины (вдоль 0 = 0)

(7)

к др

mil дг

1в=о 2nmhr R-r"

Время прорыва сухого газа в эксплуатационную скважину выражается уравнением

с dr nmhnRi д

Здесь и - число нагнетательных скважин.

Тогда коэффициент охвата вытеснением по площади составит

= (9)

Для пары нагнетательной и эксплуатационной скважин (и = 1) ИЗ уравнения (9) получаем Е = .

Из уравнения (9) следует, что эффективность охвата вытеснением по площади возрастает с увеличением числа нагнетательных скважин. Сказанное справедливо и для случая, если эксплуатационные и нагнетательные скважины (см. рис. 81) поменять местами.

М. Маскетом также показано [46], что если нагнетательные и эксплуатационные скважины соответственно в количестве тип (т <; п) расположены на концентричных окружностях с отношением

радиусов = 2?о> то коэффициент эффективности вымывания

будет

Л§(/?г-1) L п + 2 п-2

; п+2. (10)

При i?o > 1 уравнение (10) переходит в (9). Однако при умеренных значениях Rq ж п формулы (9) и (10) дают различные величины

коэффициента охвата вытеснением по площади для соответствующих схем размещения эксплуатационных и нагнетательных скважин. Например, при 7?ц= 5, п - 3 согласно уравнению (10) получаем Е = 0,508, а уравнение (9) дает Е = 0,60. Это объясняется наличием «языков», вызванных работой нагнетательных и эксплуатационных скважин, - в нервом случае и наличием «языков», вызванных работой только нагнетательных скважин, - во втором случае.

При /?о = 10, п = 3 уравнение дает Е - 0,574. Следовательно, эффективность вымывания при размещении скважин в виде двух концентричных батарей возрастает при увеличении расстояния между эксплуатационными и нагнетательными скважинами.

В. Херст и Ван Эвердинген [46] провели исследование эффективности вытеснения при размещении эксплуатационных и нагнетательных скважин по схеме, изображенной на рис. 82, где нагнетательные

Рис. 81. Эксплуатационная (нагнетательная) скважина и батарея нагнетательных (эксплуатационных) скважин

В------Рис. 82. Схема расположения цепочки нагнетательных и двух цепочек эксплуатационных скважин

скважины заложены вдоль центральной оси складки, а эксплуатационные скважины - по обе стороны от ряда нагнетательных скважин, или же наоборот. Линии АА и ВВ изображают границы пласта. Вследствие симметрии геометрия рассматриваемой схемы размещения скважин характеризуется отношениями L/W и D/W.

Результаты расчетов Херста и Ван Эвердингена представлены на рис. 83 и 84 для D/W = 1,25 и 1,75 соответственно, причем в каждом случае L/W = 1,75. На рис. 83 и 84 приведены карты изобар р и линии тока г); и показаны положения границы раздела «жирный газ-сухой газ». Показаны также значения доли жирного газа в отбираемой продукции, общего добытого количества жирногогаза и расход сухого газа, деленные на начальные запасы газа в пласте.

Положение границы раздела определялось в соответствии с картой изобар. Доля жирного газа в продукции скважин в каждый момент времени после прорыва сухого газа определяется долей площади вблизи эксплуатационной скважины, занятой жирным газом [1 ]. До прорыва сухого газа в эксплуатационные скважины добыча жирного газа равняется объему закачки сухого газа в пласт. Рассматриваемые результаты расчетов снова подтверждают вывод об

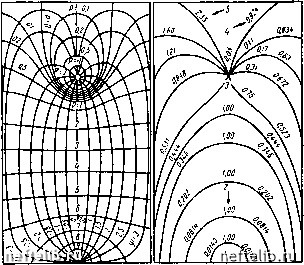

Рис. 83. Расчетные кривые распределения давления р и линий тока «р, а также фронта нагнетаемого газа при LjW = 1,75 и DIW= 1,25 [46]:

1 - нагнетательвая скважина; 2 - доля жирного газа в дебите скважины; 3 - эксплуатационная скважина; 4 - текущая кондеясатоотдача пласта; 5 -отношение количества закачанного сухого газа к начальным запасам газа в пласте

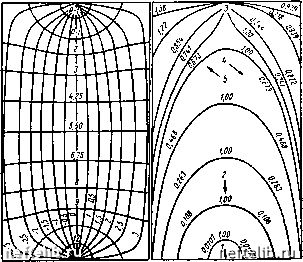

Рис. 84. Параметры процесса обратной закачки газа для случая, когда LIW = = Z)/W= 1,75 [46]. Обозначения те же, что ва рис. 86
