Для определения допустимого кавитационного запаса и значения минимального давления на входе в насос используем следующие выражения.

Нанор, определяемый минимальным давлением на входе Рвх min в подпорный насос

h вх min

вх min

= (Ahдон)н + hs - д-

где (AhДон)н - допустимый кавитационный занас нри работе на нефти, м; hs - нанор, определяемый давлением насыщенных паров перекачиваемой нефти при соотношении паровой и жидкой фаз, близком к нулю, м; овх - скорость потока во входном патрубке насоса, м/с.

Допустимый кавитационный запас центробежных подпорных насосов нри работе на нефти определяется но формуле

( Ahдон)н = (Ahдон)в -а- в(АНкр -5hv),

где (AhДон)в - паспортное значение допустимого кавитационного запаса, полученное при перекачке холодной воды при заданном режиме, мм вод.ст. (табл. 12.4); - коэффициент, определяемый геометрией рабочего колеса; AHкр - термодинамическая поправка, учитывающая влияние термодинамических свойств перекачиваемой нефти, м; 5hv - поправка на влияние вязкости жидкости, м.

При наличии в паспорте на насос допустимой высоты всасывания Нваокн вместо допустимого кавитационного запаса последний определяется но формуле

Т а б л и ц а 12.4

Параметры подпорни насосов

(алдоп)в = -

доп вак

где - барометрическое давление; fs - давление насыщенных паров воды; вх - скорость потока на входе в насос в сечении, где замеряется давление.

Напор, определяемый барометрическим давлением в зависимости от абсолютной отметки насосной Z над уровнем моря:

h, = = 1о,33 - 0,001Z

приближенно для воды можно считать

(АЛдоп)в=10,3 - Нв-ак-.

Коэффициент кавитационного запаса а и коэффициент kg определяются в зависимости от критического кавитационного запаса и геометрии рабочего колеса насоса (рис. 12.20, 12.21).

Напор, определяемый истинным давлением насыщенных паров ps при соотношении паровой и жидкой фаз, близком к нулю (г;п/ж 0) для максимальной температуры перекачки, находится по формуле

hs = hp [1,558 + 0,0063(Г - 273)],

где Г - максимальная температура перекачиваемой нефти, К; h ps - напор, соответствующий давлению насыщенных пар ов

pS, определяемому при соотношении объемов пара и жидкости 4: 1 и максимальной температуре перекачки, м.

Величина pS определяется по методике в соответствии с ГОСТ 1756-52 с учетом выполнения следующих условий:

температура водяной бани поддерживается равной максимальной температуре перекачиваемой нефти;

Рис. 12.20. Коэффициент кавитационного запаса а

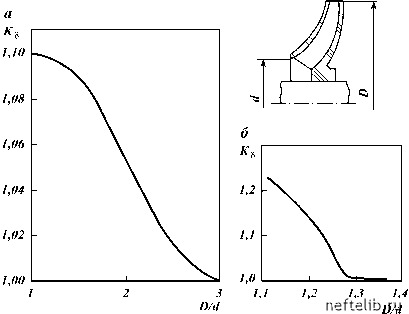

Рис. 12.21. Коэффициент, определяемый геометрией рабочего колеса насоса

поправка на изменение давления воздуха и насыщенных паров воды в воздушной камере вычисляется но формуле

А (Рт - Рт)(Тв - T) / ч

Ap = нтнт в--- pтв),

где т - максимальная температура перекачиваемой нефти, К; тв - исходная температура воздуха в воздушной камере, К; Рт, Ртв - давление насыщенных паров нри температурах т и тв соответственно; вводится поправка, учитывающая растворение воздуха AP, которая в среднем принимается равной 50 мм рт. ст. С учетом указанных факторов

pSp = pS+A р+A Рр,

где рs - давление насыщенных паров но показаниям манометра.

При известном значении давления насыщенных паров pst, замеренном нри температуре t1, может быть определено давление ps для любой искомой температуры t но формуле
