4.4. ТИПОВОЙ ОБЪЕМ РАБОТ

ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

Техническое обслуживание (ТО) насосов осуществляется эксплуатационно-ремонтным персоналом НПС.

Для магистральных и подпорных насосов проводятся проверки состояния фланцевых и резьбовых соединений, затяжки фундаментальных болтов; уровня масла в маслобаках, герметичности маслопроводов и вспомогательных трубопроводов; герметичности торцевых уплотнений ротора насоса; затяжки болтовых соединений зубчатой или пластинчатой упругой муфты; равномерности зазора по окружности между втулкой и диафрагмой беспромвального узла, наличия всех болтов и их затяжки; герметичности уплотнения в разделительной стенке между отделениями насосов и электродвигателей (через каждые шесть месяцев).

Кроме того, для подпорных насосов проводятся:

дополнение консистентной смазки Литол 24 в опорно-упорные подшипники насосов НПВ 1 250-60 и НПВ 2500-80;

проверка по маслоуказателю уровня турбинного масла в НПВ 3600-90 и НПВ 5000-120 и восстановление уровня при необходимости;

замена смазки для насосов НПВ 1250-60 и НПВ 2500-80 через каждые 900±50 ч работы, для насосов НПВ 3600-90 и НПВ 5000-120 - через каждые 3000±300 ч;

осмотр резиновых колец втулочно-пальцевой муфты через каждые 7000 ч работы;

полная замена масла в корпусе упорного подшипника, смазка радиального подшипника промежуточного вала и зубчатой муфты насоса Вортингтон 26QL CM/2 через каждые 5000 ч работы.

Устранение обнаруженных неисправностей и дефектов осуществляется при отключенном насосном агрегате и его обесточивании.

Если насосный агрегат находится в состоянии резерва более месяца, то с целью проверки его работоспособности производится кратковременное включение его в работу один раз в месяц и прокрутка ротора не реже 1 раза в 15 дн. с поворотом на 180° для предотвращения прогиба вала насоса.

Для насосов вспомогательных систем осуществляются:

проверка состояния фундаментных болтов, муфты соединения насоса с электроприводом; набивка или замена сальника насоса, смазка подшипников;

подтяжка фланцевых соединений насоса;

проверка герметичности запорной арматуры, трубопроводов, плавности открытия и закрытия задвижек и вентилей;

устранение подтеков и неплотностей маслопроводов, трубопроводов утечки нефти и опорожнения насоса.

4.5. ТИПОВОЙ ОБЪЕМ РАБОТ ПРИ ТЕКУЩЕМ РЕМОНТ

Для магистральных и подпорных насосов проводятся все операции технического обслуживания, а также: подготовка транспортных средств, подъемных механизмов и приспособлений, инструментов; проверка наличия и состояния запасных частей, мест для укладки узлов и деталей насоса; проверка состояния подшипников, торцевых уплотнений, зубчатой и пластинчатой муфт; смена смазки зубчатой муфты; измерение радиальных зазоров во вкладышах подшипников, натяга крышек радиально-упорного подшипника и подшипника скольжения; разборка, дефектация и сборка торцевых уплотнений; вновь устанавливаемые торцевые уплотнения должны пройти обкатку и испытание на стенде БПО (ЦБПО); проверка герметичности стыков крышки с корпусом основных и горизонтальных подпорных насосов, крышки со стаканом вертикальных подпорных насосов; контроль работоспособности и, при необходимости, ремонт системы обогрева элементов картера вертикальных насосов; проверка центровки и подготовка насосного агрегата к пуску; пуск, измерение и анализ рабочих параметров насосного агрегата под нагрузкой.

Для насосов вспомогательных систем выполняются все операции ТО, а также разборка, промывка деталей и узлов, де-фектация и замена изношенных деталей, сборка и монтаж отремонтированного насоса; проверка центровки, пуск и проверка рабочих параметров.

4.6. ПОВОЙ ОБЪЕМ РАБОТ ПРИ СРЕДНЕМ РЕМОНТЕ

При среднем ремонте магистральных и подпорных насосов проводятся все операции текущего ремонта, а также: опорожнение от нефти, вскрытие и разборка насоса; очистка, промывка и визуальный осмотр узлов и деталей; проверка состояния надежности крепления и стопорения втулок вала, ради-ально-упорных подшипников (если вал не меняется); проверка степени износа импеллерных втулок; контроль размеров и технического состояния посадочных и резьбовых поверхностей

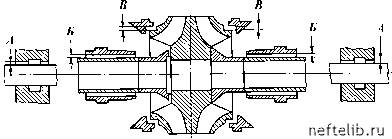

Рис. 4.3. Зазоры в щелевых унлотнениях роторов насосов тина НМ (см. табл. 4.6)

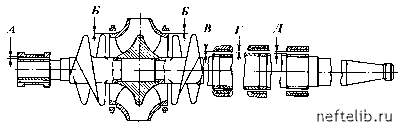

Рис. 4.4. Зазоры в щелевых унлотнениях роторов насосов тина НМ (секционные) (см. табл. 4.7)

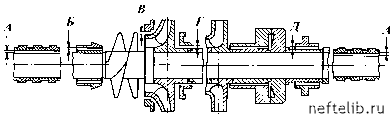

Рис. 4.5. Зазоры в щелевых унлотнениях роторов насосов тина НПВ

вала, лопаток и дисков рабочего колеса, при необходимости ремонт или замена; измерение радиальных зазоров в щелевых уплотнениях рабочего колеса и, в случае превышения нормативных значений, указанных на рис. 4.3-4.5 и в табл. 4.64.9, замена уплотнительного кольца или восстановление размеров элементов щелевого уплотнения; дефектоскопия вала (если срок ее проведения совпадает с временем выполнения среднего ремонта); замена паронитовых прокладок между крышкой и корпусом насосов.
