Рис. 1.2. Расположение фильтров-грязеуловителей на НПС:

1, 2, 3 - фильтры -грязеуловители; 4 -трубопроводы для опорожнения фильтров при их зачистке; 5, 6 - прием и выкид фильтров

Рис. 1.3. Установка предохранительных устройств типа "Аркрон" на НПС:

1, 2 - электропри-водные (управляемые) задвижки; 3 -эластичный перепускной клапан; 4 - без напорные емкости сброса нефти

Предохранительные сбросные клапаны срабатывают при достижения давления в коллекторе независимо от скорости нарастания аварийного значения 2,0 + 3,0 МПа. Их схема подключения к технологическим трубопроводам НПС показана на рис. 1.4.

После прохождения фильтров-грязеуловителей и площадочных сооружений промежуточной НПС с системами сглаживания и сброса волн давления нефть поступает в насосную на вход магистрального насосного агрегата.

Насосные относятся к взрывоопасным помещениям класса В - 1а, в которых при нормальной эксплуатации взрывоопасных смесей горючих паров с воздухом быть не должно; их появление возможно только в результате аварий или неисправностей. Оборудование насосных делится на основное и вспомогательное. К основному оборудованию относятся магистральные насосы и электродвигатели к ним, к вспомогательному -системы, предназначенные для обслуживания основного оборудования: смазки иодшииников насосов, оборотного водоснабжения для охлаждения масла в маслоохладителях и воздушного пространства электр одвигателей пр и замкнутом цикле вентиляции, отвода перекачиваемой жидкости от разгрузочных устройств насосов и отвода утечек от торцовых уплотнений, вентиляции, отопления, а также грузоподъемные механизмы.

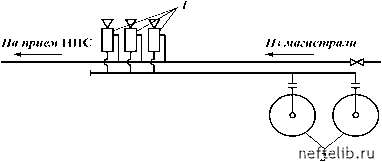

Рис. 1.4. Подключение п редохранительных клапанов к трубопроводной обвязке НПС:

1 - предохранительные клапаны; 2 - емкость для сбора нефти

Все системы имеют закрытое исполнение, рабочие реагенты циркулируют по замкнутому контуру.

Насосы, как правило, имеют встроенную систему импел-лерного охлаждения торцевых уплотнений.

В зависимости от исполнения электродвигателей установка насосов и электродвигателей может быть осуществлена в общем зале и разных залах насосной.

Если двигатели в насосной установлены в невзрывобезо-пасном исполнении, то между залами насосных агрегатов и электродвигателей имеется разделительная стенка. Для защиты электрозала от проникновения взрывоопасных смесей, горючих паров с воздухом предусматриваются:

а) создание избыточного давления воздуха в электрозале подпорными вентиляторными;

б) установка сальниковых узлов между насосным и электрозалом;

в) установка безпромвальной камеры с подачей избыточного давления воздуха в места технологических разъемов разделительной стенки.

Работа магистрального насосного агрегата взаимоувязана с комплексом, состоящим из технологических трубопроводов с приемо-выкидными задвижками и обратным клапаном, электродвигателем, вспомогательными системами и агрегатной автоматикой.

Насосная с насосными агрегатами, как главная составляющая часть НПС, во многом определяет надежность и безопасность эксплуатации нефтепроводной системы. Магистральные и подпорные насосные агрегаты потребляют 92-97 % всей

энергии подводимой к НПС, поэтому качество изготовления, оптимальный выбор рабочих колес и современные конструкции их узлов, рациональная технология ремонта, постоянный контроль и анализ рабочих параметров предопределяют высокие требования к технологии их эксплуатации.

Для перекачки нефти по нефтепроводам применяются магистральные (типа НМ) и подпорные (типа НПВ) насосы по ГОСТ 12124-87. На их долю падает около 90 % парка всех насосов. Кроме того, в качестве магистральных используются насосы типа НД и ЦНС, а в качестве подпорных - насосы Вортингтон и НМП.

Насосы по ГОСТ 12124-87 выпускаются в климатическом исполнении УХЛ и У. Категории размещения по ГОСТ 1515069 для насосов могут быть 1, 2 и 4. Все насосы допускают параллельную работу.

По конструкции магистральные насосы по ГОСТ 1 21 24-87 разделяются на два типа. Это насосы на подачу от 125 до 71 0 м3/ч и насосы на подачу от 1 250 до 1 0000 м3/ч. Первый тип представляет собой центробежный насос, горизонтальный, секционный, многоступенчатый с кольцевыми подводами и отводом жидкости и односторонним расположением рабочих колес. Осевые усилия ротора насоса разгружены посредством гидравлической пяты. Концевые уплотнения ротора - торцового типа. Для восприятия радиальных усилий служат подшипники скольжения с принудительной смазкой. Предельное рабочее давление в корпусе - 1 0 МПа. Насосы с напорами более 550 м последовательной работы не допускают. Насосы подачей до 360 м3/ч допускают последовательную работу двух, остальные - трех одновременно работающих насосов.

Насосы второго типа, подачей от 1 250 до 1 0000 м3/ч представляют собой центробежную машину, горизонтальную, одноступенчатую, с рабочим колесом двухстороннего входа. Спиральный корпус насоса имеет осевой разъем в горизонтальной плоскости. В корпусе отлиты каналы полуспирального подвода и двух заходного спирального отвода. Концевые уплотнения ротора торцового типа. Опорами ротора служат подшипники скольжения с принудительной смазкой. Неуровновешенное осевое усилие воспринимается сдвоенным радиально-упорным подшипником.

Насосы с подачей 1 250 м3/ч и более допускают применение сменных роторов для работы на подачах, вне рабочей зоны основного (номинального) ротора.

Для расширения области применения насосов НМ допускается уменьшение напора и подачи путем обточки колес.
