зону разряжения, теряет устойчивость и начинает расти. Рост пузырька продолжается до тех нор, нока он не попадает нод действие повышенного давления, когда начинается сокращение его объема. С течением времени процесс сокращения пузырька ускоряется и в конце скорость становится бесконечно большой, близкой к скорости звука. Схлопывание пузырька вызывает донолнительные пульсации, сопровождающиеся повышением вибрации и шума.

По виду спектра шума и вибрации насоса затруднительно определить, какая часть спектра и в какой степени обусловлена кавитацией. Для выяснения этого вопроса необходимо нро-ведение испытаний насоса на параметры, от которых существенно зависят характеристики кавитации. Для насосов таким параметром является кавитационный занас, с уменьшением которого растет интенсивность кавитации.

Существующие данные исследования кавитационных нро-цессов в насосных агрегатах, работающих на воде, указывали на совпадение в большинстве случаев момента возникновения кавитации, определяемого визуально и акустическим методом, сходятся на том, что повышение шума и вибрации может происходить раньше начала падения напорной характеристики насоса.

Так результаты проводимых кавитационных испытаний насоса с быстроходностью ns = 50 на оптимальных режимах показывают, что некоторое (на 1Q-12 %) повышение шума отмечается нри достижении (2,5-3,Q)Ahкр, нри развитой кавитации акустические характеристики резко возрастают.

Кавитация может возникать задолго до начала изменения напорных характеристик насоса. Так, для центробежных насосов с двойным входом в ряде случаев число кавитации в 3,76,5 раз превышает его критическое значение кавитационного занаса. Было зафиксировано троекратное повышение шума но сравнению с бескавитационным режимом, при последующем уменьшении Ah шум снижается до величины, близкой к исходной, резко увеличиваясь затем, начиная с момента срыва напорной характеристики.

Как следует из сказанного, определение допустимого кави-тационного запаса необходимо производить с учетом виброшумовых характеристик насоса, поскольку последние являются одними из важнейших, определяющих надежную работу насосных агрегатов.

Такие исследования насосов тина НМ проводились с целью определения влияния изменения величины кавитационного запаса на вибрационные и акустические характеристики.

В процессе экспер имента замер виброскорости производился на корпусах заднего и переднего подшипников, шум замерялся на расстоянии 1 м от заднего подшипника по оси насоса.

При снятии кавитационных характеристик насоса НМ 2500230 (nS = 110) проводился замер виброскорости (рис. 12.27) и уровней шума (рис. 12.28) при трех значениях подачи: 1850, 2700 и 3000 м3/ч. При большом значении кавитационного запаса (АЛдоп > 50 м), исключающем возможность кавитации, ми-

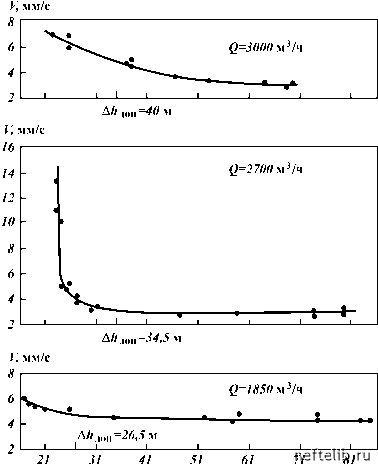

Рис. 12.27. Зависимость вибрации насоса НМ 2500-230 от кавитационного запаса

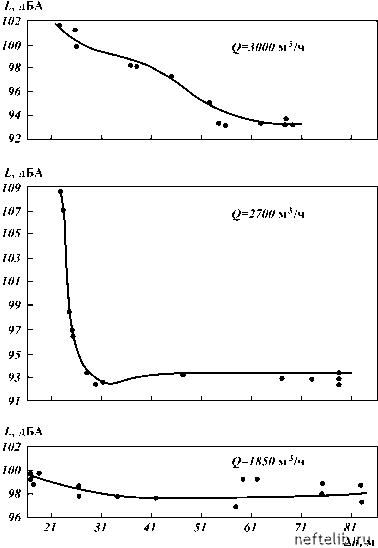

Рис. 12.28. Зависимость уровня звука иаиоса НМ 2500-230 от кавитационного запаса
