Рис. 1.5. Характеристика электропривода

Двигатели мощностью до 5 МВт могут быть с разомкнутым или замкнутым циклом вентиляции. При мощности более 5 МВт имеет место замкнутый цикл вентиляции.

Основное насосное силовое оборудование перекачивающих станций имеет, как правило, пр инудительную систему смазки (рис. 1.6).

Маслосистема состоит из основного и р езервного маслона-сосов, подающих масло из маслобака к подшипниковым узлам насоса и электродвигателя, маслофильтров, маслоохладителя (при необходимости).

Для самотечного слива масла в маслобак - оборудование маслосистемы размещается ниже уровня основной насосной в приямках или в отдельных, обустроенных помещениях.

С целью обеспечения надежной иодачи масла к узлам тр е-ния работающих насосов при кратковременных исчезновениях напряжения предусмотрены аккумулирующие маслобаки, устанавливаемые на высоте 9 м в помещении электрозала либо вне его.

В качестве маслонасосов используются шестеренные роторные насосы типа РЗ иодачей от 1,1 до 18 м3/ч, давлением от 0,3 до 1,4 МПа.

Подача масла к иодшииникам осуществляется иод давлением 0,05+0, 1 МПа и расходом 0,4-0,6 м3/ч на один подшипник. Температура масла на входе в агрегат должна находиться в пределах 35-55 °С.

На НПС магистральных нефтепроводов применяются системы двух типов разгрузки торцовых уплотнений насосов -груииовая и автономная.

Групповая система является единой для всех установленных в насосной агрегатов. Автономная система обеспечивает

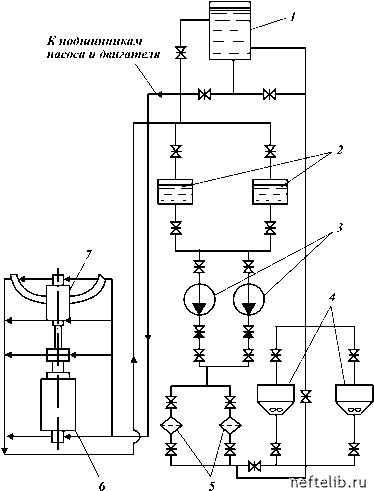

Рис. 1.6. Система смазки подшипниковых узлов насосных агрегатов:

1 - аккумулирующая емкость; 2 - маслобаки; 3 - маслонасос; 4 - агрегат воздушного охлаждения масла; 5 - фильтры; 6 - электродвигатель; 7 - насос

охлаждение торцовых уплотнений одного насоса. Торцовые уплотнения надежно работают при наличии постоянной циркуляции нефти в зоне трущейся пары, необходимой для охлаждения элементов контактных пар и снижения коэффициента трения. Подачу нефти к торцовым уплотнениям осуществляют с помощью импеллеров, устанавливаемых на валу на-

соса. Объем нефти, перетекающий через контактные пары торцовых уплотнений, при нормальной работе насосов, а также при разрушении уплотнений, отводится в резервуар-сборник утечек НПС (рис. 1.7).

Система охлаждения насосных агрегатов предназначена для обеспечения требуемого температурного режима электродвигателей и охлаждения масла, подаваемого к иодшииникам насосного агрегата.

Электродвигатели охлаждаются путем создания циркуляции воздуха внутри двигателя (продуваемое исполнение двигателя) . Циркуляция воздуха в двигателе может выполнять также функции взрывозащиты - взрывозащищенное исполнение электродвигателя.

П родуваемые электродвигатели могут работать как при разомкнутом, так и при замкнутом циклах вентиляции. В первом случае свежий воздух для продувания подается в электродвигатель снаружи через фундаментную яму ио специальному желобу с помощью вентиляторов, установленных в воздуховоде. После охлаждения двигателя воздух отводится за пределы взрывоопасной зоны по воздуховоду. У взрывозащищенных электродвигателей, работающих под избыточным давлением, регулирование давления воздуха осуществляется заслонкой, расположенной в выходящем воздуховоде. Ряд двигателей имеют вентиляторы, устанавливаемые на роторе.

Взрывозащищенные двигатели продуваемые под избыточным давлением могут работать ио замкнутому циклу вентиляции. При этом воздух снаружи засасывается вентилятором и прежде чем поступить в двигатель охлаждается в воздухоохладите-

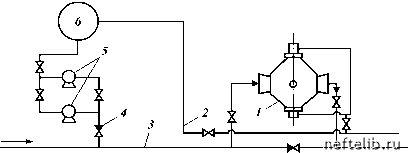

Рис. 1.7. Схема сбора утечек:

1 - магистральный насос; 2 - линия сбора утечек; 3 - приемный коллектор магистральных насосов; 4 - обратный клапан; 5 - насос откачки утечек; 6 -резервуар-сборник утечек
