портных, кроме дефектов заводского изготовления, влияют также качество монтажа, центровки, ремонта, обслуживания, режимы и длительность эксплуатации, значение подпора на входе насосов, система разгрузки торцевых уплотнений и т.д.

На гидродинамику потока и соответственно на величину потерь влияет смещение лопаток одной "половинки" рабочего колеса относительно другой, несимметричность расположения оси рабочего колеса относительно оси улитки, несоосность осей уплотнительного кольца рабочего колеса и самого рабочего колеса, выход потока утечек через уплотнение рабочего колеса в основной поток.

Влияние смещения лопаток одной "половинки" рабочего колеса относительной другой проверялось экспериментально.

Рабочее колесо насоса НМ 10 000-210 представляет собой соединение двух диагональных рабочих колес (двух "половинок") с лопатками двойной кривизной колеса имеют, как правило, семь лопаток. В практике эксплуатации насосов могут встречаться случаи, когда "половинки" рабочих колес располагаются симметрично или имеют смещение (рис. 12.3). При конечном числе лопаток величина относительной скорости по ширине канала неравномерна. Течение в таком канале условно можно рассмотреть состоящим из равномерного относительного и наложенного осевого вихря (рис. 12.4). Наложение осевого вихря на поле относительного движения приводит к суммарному относительному движению с неравномерной скоростью. На лицевой стороне лопаток эта скорость меньше, а на тыльной больше Ш2т > Ш2л. Осевой вихрь вызывает отклонение относительной скорости W2 на величину AW2. Суммарный фактический вектор W21 имеет угол Р2 меньший конструктивного р2 (рис. 12.5). Это отклонение вызывает уменьшение составляющей скорости , по сравнению с ее значением п ри бесконечном числе лопаток С2и, что в конечном счете ведет к уменьшению теоретического напора Нт в реальном колесе. Из рис. 12.5 видно, что С2и меньше, чем С2и, следовательно, на основании уравнения Эйлера:

и2Си U2C2u

Это уменьшение напор Нт приводит соответственно к уменьшению полезного напора, затрачиваемого на перекачку.

Осевой вихрь вызывает также изменение абсолютной скорости по величине и по направлению. Изменение скоростей

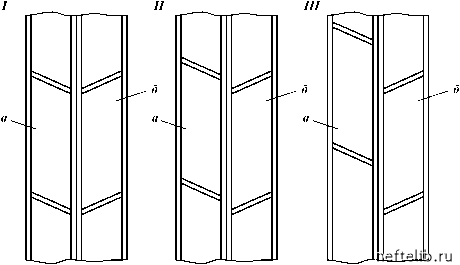

Рис. 12.3. Варианты смещения "половинок" рабочих колес относительно друг друга:

I - нет смещения "половинок" рабочих колес относительно друг друга - симметричное расположение; \\ - смещение "половинок" - 25 %; \\\ - смещение "половинок" - 50 %; а -левая "половинка" рабочего колеса; а - правая "половинка" рабочего колеса

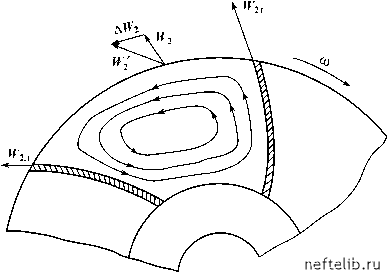

Рис. 12.4. Изменение относительной скорости в межлопаточных каналах рабочего колеса

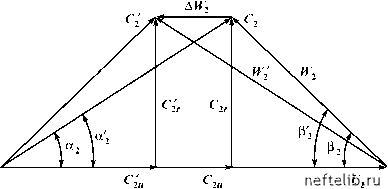

Рис. 12.5. Деформация скоростей на выходе из каналов рабочего класса

приводит к измепепию давления. Наибольшее давление - на лицевой стороне лопаток, наименьшее - па тыльной.

График изменения давления по длине всей окружности выхода из колеса имеет вид функции с разрывами непрерывности в местах расположения лопаток (рис. 12.6). Давление в
