до начала монтажа вала и его эксплуатации в составе насоса (входной контроль);

после наработки от 1 2 до 1 6 тыс. ч в зависимости от мощности и количества пусков насоса (первичный контроль);

после наработки от 8 до 1 2 тыс. ч со времени первичного контроля (вторичный контроль);

после наработки от 4 до 1 0 тыс. ч со времени предыдущего контроля (последующий плановый контроль);

при подозрении на дефект (аварийный контроль).

НК валов роторов электродвигателей должен проводиться в те же сроки, что и валов насосов с учетом требований эксплуатационной документации.

НК проводится несколькими методами в следующей носле-довательности.

Визуальный контроль (ВК) проводится на начальном этане при приобретении или монтаже нового или отремонтированного вала с применением оптических приборов (лупа, увеличительное стекло и нр.) или невооруженным глазом. Выявляются поверхностные дефекты.

Вихретоковый контроль (ВТК) проводится после ВК с целью поиска поверхностных и подповерхностных дефектов в районах шпоночных пазов, проточек, резьбы. ВТК может проводиться и на других участках вала, нри этом выявляются но-верхностные и подповерхностные дефекты. Данный вид дефектоскопии при входном контроле нового вала можно не проводить.

Ультразвуковой контроль (УЗК) проводится с целью выявления внутренних и подповерхностных дефектов вала но всей длине при входном контроле или в наиболее опасных сечениях нри нроведении первичного, вторичного и последующего (планового) контроля.

С помощью УЗК проводится наиболее полное исследование поверхности, контролируются все участки вала кроме новерх-ностей шпоночных пазов и некоторых проточек.

Магнитонорошковый контроль (МПК) применяется для подтверждения результатов предыдущих исследований, т.е. для уточнения местоположения и геометрических размеров но-верхностных и подповерхностных дефектов. Необходимость нрименения МПК устанавливает сам дефектосконист.

Контроль вала заключается в последовательном контроле его элементов (рис. 12.29-12.31), методами, указанными в табл.

12.8.

Особенности контроля поверхностей вала в процессе изготовления указываются в технологических картах на изготовле-

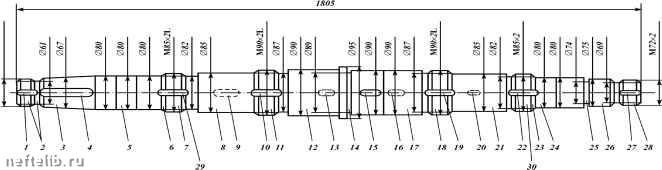

Рис. 12.29. Вал насоса НМ 1250-260

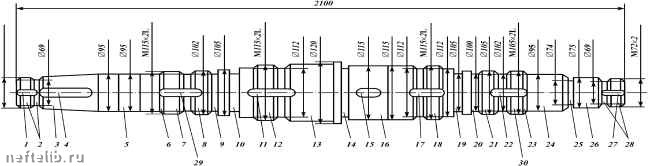

Рис. 12.30. Вал насоса НМ 3600-230

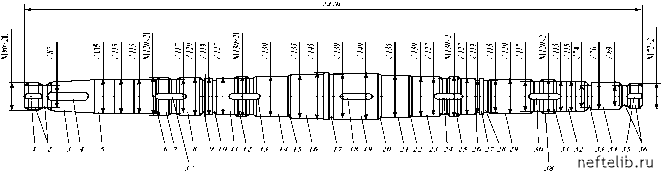

Рис. 12.29. Вал насоса НМ 10 000-210
