ле, установленном в фундаментной яме. Воздухоохладитель, как правило, применяется водяного трубчатого типа. Нагретый воздух возвращается из двигателя снаружи воздуха и засасывается вентилятором, создавая замкнутую систему его циркуляции.

Взрывозащищенные электродвигатели типа СТДП, устанавливаемые в одном зале с насосом, имеют водяное охлаждение. Вода циркулирует по замкнутому контуру при помощи насосов, устанавливаемых в специальном помещении. В жаркое время года вода может охлаждаться в радиаторах, имеющих воздушное охлаждение.

Охлаждение масла, используемого в подшипниковых опорах насосного агрегата, осуществляется, как правило, в летнее время года с применением водяных или воздушных маслоохладителей. Воздушные маслоохладители имеют два радиатора, продуваемые при помощи вентилятора.

Система приточно-вытяжной вентиляции насосной состоит из двух приточных вентиляторов с калориферами, двух-четырех вытяжных вентиляторов и разводящих воздуховодов. В функции системы приточно-вытяжной вентиляции входит:

ограничение максимальной концентрации паров в воздухе насосного зала;

подача воздуха для отопления машинного зала и поддержания температуры в пределах требований, предъявляемых по техническим уровням установленного там оборудования и аппаратуры автоматики;

поддержание перепада давления между воздушной камерой уплотнения промежуточного вала и помещением насосного зала (для насосных с разделительной стенкой).

На нефтеперекачивающих станциях предусматривается также естественная вытяжная вентиляция. Схема приточной вентиляции применительно к насосной, где размещение магистрального насоса выполнено в одном зале со взрывозащищен-ным двигателем типа 4АЗМВ, представлена (рис. 1.8) из двух вентиляторов, один из вентиляторов является резервным.

Размещение вентиляторов, калориферов, огневого предохранителя и обратных клапанов выполнено в отдельном от насосного зала помещении. Воздухораспределительные насадки и регулируемые заслонки находятся в насосной. Насадки располагаются у стены напротив каждого насосного агрегата.

При применении электродвигателей невзрывозащищенного исполнения размещение насоса и привода производится в различных помещениях - насосном зале и электрозале. Разделительная стенка между залами является герметичной.

Насосный зал

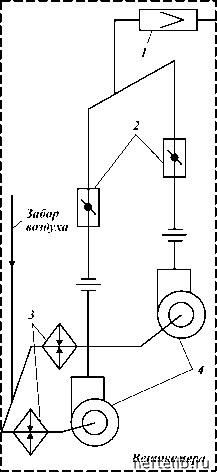

Рис. 1.8. Схема приточной вентиляции НПС:

1 - огневой иредох р анитель типа АЗЕ-170; 2 - обратный клапан; 3 - калорифер; 4 -вентиляционный агрегат типа У-4-75-8; 5 - заслонки; 6 - воздхораспредели-тельная насадка

Промежуточный вал, соединяющий валы насоса и электродвигателя и проходящий через разделительную стенку, имеет уплотнение.

Уплотнение находится иод избыточным давлением, создаваемым приточными вентиляторами.

Электрозал в этом случае находится иод избыточным давлением воздуха за счет работы специальных подпорных вентиляторов.

Схема вытяжной вентиляции насосной, где нефтяной насос располагается в одном помещении со взрывозащищенным эле-

ктродвигателем, показана на рис. 1.9. Вентиляторы устанавливаются снаружи помещения. Вытягиваемый из насоса воздух по воздуховоду направляется наверх выше крыши здания насосной. Воздуховод заканчивается перекидным клапаном и факельной насадкой. Вентиляторы располагаются, как правило, попарно с каждого торца здания. Один из вентиляторов каждой пары - резервный.

П ристенные воздушные насадки, располагаемые внутри насосной, обеспечивают забор и отсос воздуха из помещения. Воздушные насадки вытяжной вентиляции устанавливаются также в приямке насосного зала, где расположены маслона-сосы.

Рис. 1.9. Схема вытяжной вентиляции НПС:

1 - факельная насадка; 2 - клапан перекидной типа АЗЕ-105; 3 - шибер; 4 вентиляционный агрегат типа Ц-4-75-6,3; 5 - пристенная воздушная насадка
