Р S = e 0,025(f )

или из графика (рис. 12.22).

При наличии компонентного состава нефти величина hS может быть определена в соответствии с имеющимися зависимостями, полученными экспериментально.

Поправка на влияние вязкости жидкости

где §дп - коэффициент гидравлического сопротивления на входе в насос, находится по графику (рис. 12.23) в зависимости от характера течения жидкости (числа Рейнольдса)

Re =

1,27 • Q

где Q - подача насоса; v - вязкость жидкости; вх - диаметр входного патрубка насоса, м.

Для маловязких жидкостей с Re > 4104 вязкостная поправка близка к нулю и может не учитываться.

Термодинамическая поправка АЯкр

DHкр = i-B $ lgR a+ig ),

где В - критерий тепловой кавитации определяется по формуле

Рис. 12.22. Зависимость давления насыщенных паров нефтей от температуры

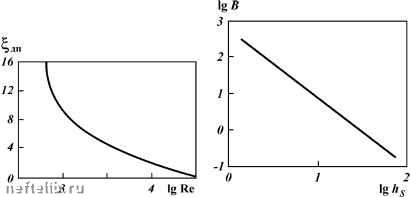

Рис. 12.23. Зависимость коэффициента Рис. 12.24. Зависимость критерия гидравлического сопротивления от чис- тепловой кавитации от давления насы-ла pейиольдса щенных паров перекачиваемой жидко-

$ 29,5

или из графика рис. 12.24;

Rа - критерий фазового перехода

Ra = Bhs,

Kj - коэффициент темпера- 0,010 турной неравновесности фазовых переходов (рис. 12.25);

Э - критерий парообра- 0,005 зования

B - wM2к

где W - скорость жидкости в межлонаточном канале насоса в области пониженного Рис. 12.25. Коэффициент температур-

давления. ной иеравиовесиости

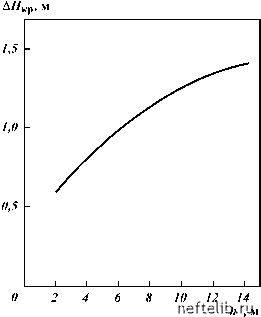

Рис. 12.26. Зависимость термодинамической поправки от давления насыщенных паров

Для центробежных насосов

nD1n 60

где D1 - пер ифе-р ийный диаметр входной кромки центробежного

леса.

Для шнекоцент-робежных насосов

где D ш - наружный диаметр шнека. Для каждого подпорного насоса известно значения при номинальной подаче.

Для центробежных насосов типа НДВ, НДсН, шнекоцент-робежных типа НМП и других подобных насосов частота вращения которых не превышает 1000 об/мин для рабочего диапазона подач (0,81,2) Qном, термодинамическая поправка может быть определена по формуле

АЯкр =

8,71

В046Л S41

или по графику (рис. 12.26).

Влияние кавитации на вибрационные и шумовые характеристики насосов

Одним из свойств жидкости является неспособность выдерживать действие больших растягивающих напряжений. При определенных условиях (снижении давления) она теряет сплошность, разрывается. Этот разрыв (кавитация) происходит в ядрах кавитации, представляющих собой нерастворен-ные газовые включения. Кавитационный пузырек, попадая в
