тутами ИПТЭР, ВНИИАЭН, НИИТП показал, что такие колеса, помимо более высокого КПД, могут иметь большей напор и лучший кавитационный запас. Насосы с такими колесами обладают лучшими вибрационными характеристиками.

Сменные ротора могут иметь и подпорные насосы типа

НМП, НПВ.

Обточка (подрезка) рабочего колеса магистральных насосов

Область применения центробежного насоса значительно расширяется при обточке рабочего колеса по наружному диаметру.

Область работы насоса смещается в сторону меньших подач и напоров. Но при обточке одновременно происходит и некоторое снижение КПД насоса, при незначительных обточках это снижение КПД незначительно, при больших же обточках рабочего колеса КПД насоса может снизиться настолько, что работа насоса при этом оказывается неэкономичной, о дальнейшей обточке при этом не может быть и речи.

С уменьшением диаметра рабочего колеса насоса D2 изменяется план скоростей потока жидкости на выходе. Площадь сечения канала на выходе рабочего колеса практически не изменяется. При подрезке соблюдаются следующие соотношения:

Q1 D2

%D 2 (

где Q, Н - подача, напор при номинальном диаметре рабочего колеса насоса D2; Q, Н - подача и напор насоса при уменьшенном диаметре колеса D21.

Из приведенных выражений получим

Таким образом, при изменении диаметра точки кривой Q - Н (напорная характеристика насоса) располагаются на параболах.

Т а б л и ц а 12.3

Рекомендуемые пределы обточки в зависимости от коэффициента быстроходности

Наши исследования, а также работы других авторов ноказа-ли, что КПД зависит от коэффициента быстроходности насоса п, с увеличением коэффициента быстроходности насосов и нри нрименении обточки наблюдается увеличение падения КПД нри той же степени обточки. Так, если для насосов с nS = 60+1 QQ нри обточке на 15 % почти не происходит снижения КПД, то нри обточке на 10 % рабочего колеса насоса с

= 180 КПД снижается на 2,5-3 %.

Таким образом, степень допустимой обточки рабочего колеса по наружному диаметру зависит от конструкции насоса, т.е. от коэффициента быстроходности. Для насосов малой быстроходности допускаемая обточка в процентах от первоначального диаметра D2 больше, чем для насосов с большим коэффициентом быстроходности.

Обработка материалов испытаний позволяет назначить наиболее целесообразные пределы допустимой обточки в зависимости от коэффициента быстроходности (табл. 12.3). Здесь приведены также значения снижения КПД насоса на каждые 10 % обточки. Если взять конкретные магистральные насосы, то для насосов НМ 1250-260 и НМ 25QQ-23Q допустима обточка до 20 %, для насосов НМ 36QQ-23Q и НМ 5QQQ-21Q - до 15 %, для насоса НМ 7QQQ-21Q до 1Q-11 %, а для насоса НМ 10 QQQ-21Q целесообразный предел обточки составляет 5-7 %.

Подрезка рабочих колес является одним из простых способов приспособления характеристики насоса к конкретным условиям, определяемым объемом перекачки.

Повышение эффективности работы за счет применения лопаточных диффузоров (направляющих аппаратов)

Большую часть потерь в насосах нри работе на режимах недогрузки составляют потери в отводе. Если на номинальной подаче потери в отводе составляют но отношению к гидравлической мощности насоса 3 %, то на подаче, равной 0,5 Qном,

потери в отводе составляют 2о %, а на подаче о,4 Qном потери в отводе составляют по отношению к гидравлической мощности около 3о % (рис. 12.16).

Гидравлические потери в отводе имеют четко выраженную по подаче зону минимальных значений, в то же время гидравлические потер и в рабочем колесе не имеют такой зоны, т.е. оптимальный режим работы насоса определяется отводом.

Поскольку в существующем (эксплуатируемом) насосе невозможна замена корпуса предлагается два направления уменьшения пропускной способности отвода:

установка в отводе специального направляющего аппарата;

установка в отводе специального сопла (вставок).

Одним из путей повышения эффективности и надежности работы магистральных насосов на пониженных подачах может быть одновременное применение сменных рабочих колес и лопаточного диффузора между рабочим колесом и улиткой ( р ис. 12.17). В этом случае уменьшаются потери на сопротивление в улитке (за счет лучшей организации потока на выходе рабочего колеса), а значит улучшаются условия преобразования кинетической энергии в энергию давления.

Такой лопаточный диффузор был рассчитан для насоса НМ 1 о ооо-21 о с ротором о,5 Q ном, изготовлен, прошел промышленные испытания и внедрен в отрасли.

П роектированию указанного диффузора пр едшествовал анализ конструкции насоса. Анализ показал, что из-за ограничения объема в проточной части насоса и с учетом особенностей его конструкции лопаточный диффузор, устанавливаемый в выточках щелевого уплотнения, должен быть выполнен сбор-

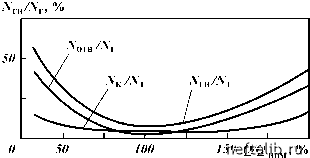

Рис. 12.16. Гидравлические потери в рабочем колесе и отводе:

Nr - гидравлическая мощность насоса; Nк, Nотв - мощность гидравлических потерь в колесе и отвода; Nгн - мощность гидравлических потерь в насосе
