НОМЕНКЛАТУРА И ХАРАКТЕРИСТИКА ОБОРУДОВАНИЯ

НЕФТЕПЕРЕКАЧИВАЮЩИХ СТАНЦИЙ

Основным элементом магистрального нефтепровода, выполняющим функции передачи энергии потоку нефти для его перемещения к конечному пункту трубопровода, является нефтеперекачивающая станция.

Нефтеперекачивающие станции являются структурными подразделениями магистрального нефтепровода (МН) и представляют комплекс сооружений, установок и оборудования, предназначенных для обеспечения транспорта нефти по трубопроводу.

НПС подразделяются на головные и промежуточные.

Головная НПС - начальная на магистральном нефтепроводе нефтеперекачивающая станция с резервуарным парком, осуществляющая операции по приему нефти с нефтепромысловых предприятий для дальнейшей транспортировки по магистральному нефтепроводу.

Промежуточная НПС - нефтеперекачивающая станция, осуществляющая повышение давления перекачиваемой жидкости в магистральном нефтепроводе. Промежуточная НПС может иметь резервуарный парк.

В состав НПС входят: насосные с магистральными и подпорными насосными агрегатами; резервуарные парки; системы водоснабжения, теплоснабжения, канализации, пожаротушения, электроснабжения, автоматики, телемеханики, связи; технологические трубопроводы; печи подогрева нефти; узлы учета; производственно-бытовые здания, сооружения и другие объекты.

Насосная - сооружение нефтеперекачивающей станции, в котором устанавливается основное (магистральные, иоднорные насосы, электродвигатели) и вспомогательное (системы смазки, охлаждение, иодачи топлива, контроля и защит) оборудование.

По исполнению насосные могут быть: на открытой площадке; в капитальном помещении; в блочном и блочно-модульном исполнении.

Насосные в капитальном помещении, в блочном и блочно-модульном исполнении оборудуются также системами водоснабжения, теплоснабжения, вентиляции и канализации.

Нефть от предыдущей станции с давлением, больше необходимого для бескавитационной работы насосов, поступает в устройство приема и пуска скребка (если оно имеется), а затем, пройдя фильтры-грязеуловители, попадает во всасывающую линию насосной с подключенными к ней сбросными предохранительными устройствами. Пройдя последовательно насосные агрегаты,, нефть через регулирующие клапаны направляется в магистраль.

Технологическая схема насосной станции представлена на рис. 1.1.

На приеме насосной станции устанавливаются фильтры-грязеуловители для улавливания крупных механических частиц (рис. 1.2). О работоспособности фильтров судят по разнице давлений на приеме и выходе фильтров. При увеличении перепада давления до величины более 0,05 МПа (0,5 кгс/см2) или уменьшении до величины менее 0,03 МПа (0,3 кгс/см2), которое свидетельствуют о засорении или повреждении фильтрующего элемента, должно проводиться переключение на резервный фильтр.

Для предохранения приемного коллектора технологических трубопроводов НПС от чрезмерных давлений на приеме станции, возникающих при внезапных отключениях НПС, предусматривают предохранительные устройства типа "Аркрон" или УСВД - система сглаживания ударной волны и предохранительные сбросные клапаны. Сброс избыточного давления производится в безнапорные технологические емкости. Устройство типа "Аркрон" (рис. 1.3) работает по следующему принципу: при резком нарастании давления на приеме станции со скоростью более 0,2 МПа/с открываются клапаны устройства "Аркрон" и происходит уменьшение скорости нарастания давления, что гарантирует невозможность гидравлического удара. При постепенном нарастании давления (со скоростью менее 0,1+0,2 МПа/с) "Аркрон" не срабатывает.

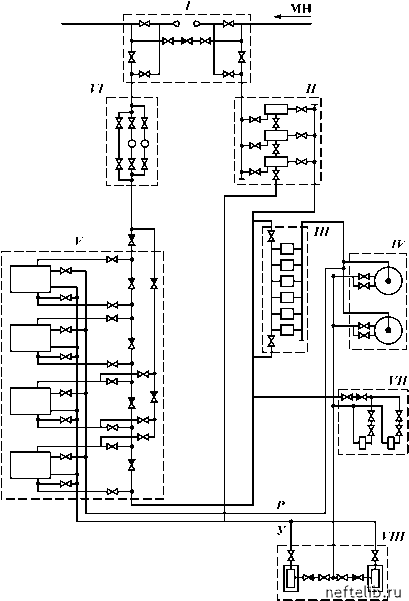

Рис. 1. Технологическая схема насосной станции:

I - узел пуска-приема скребка (УППС); \\ - фильтры-грязеуловители; \\ \ - устройство гашения ударной волны; W - емкости сбора нефти, сброса ударной волны и разгрузки; V - насосная с МНА для последовательной и параллельной перекачки; V\ - помещение регулятора давления; V\\ - насосная внутренней перекачки; V\\\ - подземные емкости с погружными насосами
