ПОМН. В зависимости от конкретных обстоятельств могут быть использованы воздушные, водные и железнодорожные транспортные средства, применение которых было предусмотрено заранее (план ликвидации возможных аварий) либо целесообразно с точки зрения руководства ПОМН. При применении перечисленных нетрадиционных транспортных средств необходимо выполнение всех технических и организационных требований, оговоренных в специальном соглашении между ПОМН и транспортной организацией.

Подготовка ремонтной площадки выполняется в зависимости от технологии ликвидации данной аварии, привлекаемых для этого технических средств, природно-климатических и погодных условий, а также в соответствии с требованиями техники безопасности и пожарной безопасности.

Сварочные агрегаты, насосные установки, компрессоры и другие несамоходные механизмы должны устанавливаться на спланированные горизонтальные площадки, которые либо подбирают на местности, либо подготавливают специально.

Размеры площадок определяются габаритами механизма, запасом устойчивости площадки на уклоне, условиями обслуживания и т.д. таким образом, чтобы во всех случаях от крайних габаритных точек до конца площадки со всех сторон было не менее 1 м.

Если устроить горизонтальные площадки в горных условиях невозможно, необходимо обеспечить устойчивость механизмов путем закрепления их упорами, якорением за деревья, скалы или тракторы.

Одновременно с производством подготовительных работ следует обеспечить сохранность и работоспособность соседних коммуникаций в соответствии с требованиями "Положения о взаимоотношении ведомств, коммуникации которых проходят в одном техническом коридоре", а также принять все меры, предусмотренные в плане ликвидации возможных аварий, по безопасности близко расположенных объектов народного хозяйства и защите окружающей среды.

При получении сигнала об аварии диспетчером РУМН (ПОМН) принимаются меры по сокращению объема вытекающего продукта: остановка перекачки по поврежденному участку трубопровода; определение места аварии; перекрытие линейных задвижек на поврежденном трубопроводе.

Команду на закрытие линейных задвижек дает ответственный руководитель или руководитель ЛПДС (АВС) после согласования с диспетчером. Порядок отключения задвижек зависит от профиля трассы трубопровода. Прежде всего за-

Рис. 4.1. Запруда для улавливания нефти на водотоке:

1 - решетка; 2 - трубка; 3 - насыпь; 4 - стальная приварная пластина; 5

- бетонированный лоток

крывают линейную задвижку со стороны наиболее высокой отметки по отношению к месту утечки.

Если на пути движения разлитого продукта заблаговременно созданы запруды на водотоках или амбары для про-дукта, руководитель аварийной службы организует дежурство на них с целью своевременного принятия мер по предотвращению перелива перекачиваемого продукта и регулирования сброса воды. В тех местах, где отсутствуют сооружения для задержания продукта, устраиваются временные запруды (рис. 4.1 и 4.2).

Для исключения воронкообразования концы сбросных труб, опускаемых в воду временных запруд, оснащаются спецголовками (рис. 4.3).

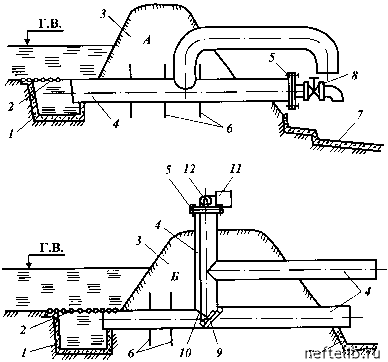

Рис. 4.2. Амбар для нефти с регулируемым сбросом (А - с задвижкой, А - с хлопушкой):

1 - бетонированный приямок; 2 - решетка; 3 - насыпь; 4 - труба; 5 - фланец; 6 - стальные пластины; 7 - бетонированный лоток; 8 - задвижка; 9 - хлопушка; 10 - трос; 11 - ручная лебедка; 12 - блок

Обвалования земляных амбаров должны устраиваться, начиная с пониженных мест со стороны жилых поселков, водоемов, рек, дорог, лесных массивов. Амбар для продукта должен быть устроен не далее 50 м от места производства ремонтных работ. Высота земляного вала - не более 1,5 м при ширине по верху не менее 0,5 м и крутизне откосов не более 45°.

Чтобы не допустить перелива амбара при его наполнении, необ ходимо пос ыпкой грунта или регулированием водотока обеспечить разность отметок уровня продукта и верха обвалования не менее 0,5 м. При попадании в амбар воды следует устроить дренаж для ее сброса.

Места устройства заграждений на водотоках определяются руководителем АВР заблаговременно в каждом конкретном
