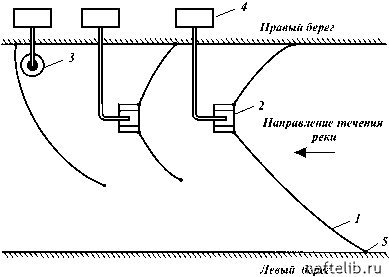

Рис. 8.2. Схема установки боновых заграждений и нефтесборщиков в потоке:

1 - боновое заграждение; 2 - нефтесборщик; 3 - устройство для сбора остаточной нефти; 4 - емкость для нефти; 5 - якорь

ти. в случае, когда производительность нефтесборщика меньше, необходимо устанавливать по проточной схеме ниже по течению несколько рядов боновых заграждений с нефтесборщиками с таким расчетом, чтобы суммарная производительность нефтесборщиков была равна возможному объему поступающей нефти (рис. 8.2).

для локализации загрязнения применяют плавучие и подводные заграждения. Принцип действия плавучего бонового заграждения заключается в создании механического барьера, препятствующего горизонтальному перемещению или распространению тонкого верхнего слоя воды вместе с нефтяной пленкой. Боновые заграждения состоят из плавучей, эк-ранирующей и балластной частей. Плавучая часть выполняется в виде отдельных поплавков прямоугольного или круглого сечения либо в виде сплошных непотопляемых труб. Экра-нирующая часть представляет собой гибкую или жесткую пластину, присоединенную к плавучей части бона и нагруженную для придания устойчивости балластной цепью, трубой или растяжками. Боновые заграждения изготавливают в

виде нескольких шарнирно-соединяемых секций. Надводная часть бонового ограждения в снаряженном состоянии выступает на одну треть его высоты. При установке бонового ограждения для предотвращения нефтяного загрязнения поверхности водоема учитхваются направление и скорость течения, преимущественное направление ветра, а также место расположения источника загрязнения. С учетом указанных факторов боновое ограждение может устанавливаться не по кольцу, а только с одной стороны. Недостаток боновых ограждений - определенные ограничения для движения судов и других плавающих средств. Указанного недостатка лишены пневмозаграждения, которые удерживают пленочную нефть в определенных границах и предотвращают ее растекание. При стационарном расположении источника загрязнения пневмо-заграждение формируется путем пропускания пузырьков воздуха из специального трубопровода, закрепленного вблизи от донной поверхности.

Для предотвращения растекания нефти по поверхности воды на несудоходных реках (при авариях на нефтепроводах) институтом ИПТЭР разработано ограждение "Уж" (рис. 8.3), состоящее из двух надувных секций, катушек для наматывания секций и набора монтажных частей.

Техническая характеристика ограждения "Уж"

Габаритные размеры комплекта в рабочем положении, мм:

длина............................................................................................................. 101100

высота........................................................................................................... 550

ширина........................................................................................................ 200

Масса, кг.............................................................................................................. 450

Габаритные размеры секции в ненадутом состоянии, мм:

длина............................................................................................................. 50 705

высота........................................................................................................... 705

ширина........................................................................................................ 50

Масса, кг.............................................................................................................. 230

Высота секции над уровнем воды, мм............................................... 200 ± 20

Масса 1 м секции, кг, не более.............................................................. 3

Масса секции с катушкой, кг, не более........................................... 190

Сбор и удаление нефти с поверхности воды осуществляют нефтесборщиками, скиммерами (сепараторами) различной конструкции, сорбирующими материалами, а также поверхностно-активными веществами (ПАВ).

Для сбора толстых пленок нефти в спокойной воде эффективно можно использовать малогабаритный скиммер (рис. 8.4) Он состоит из понтона 1, емкости 5 и отсасывающего рукава 4. Поверхностная пленка нефти 2 всасывается в емкость 5 через погруженный в воду передний край скимме-

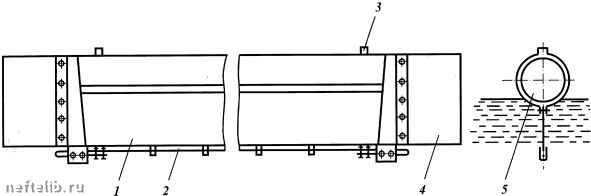

Рис. 8.3. Секция ограждения "Уж":

1 - полотнище; 2 - трос; 3 - воздушный клапан; 4 - герметизатор; 5 - надувная камера

Рис. 8.4. Малогабаритный скиммер:

1 - понтон; 2 - пленка нефти; 3 - скиммер; 4 - отсасывающий рукав; 5 - емкость
