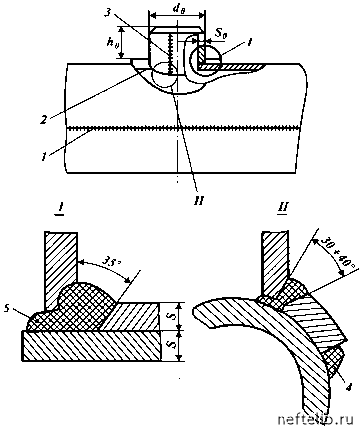

Рис. 4.19. Присоединение патрубка (отвода):

1 - продольный шов трубы; 2 - продольный шов воротника; 3 - продольный шов патрубка; 4 - сварной шов; S0 - толщина стенки патрубка

Схема разделки кромок свариваемых деталей показана на рис. 4.19; по всему периметру соединения отвода с магистралью должна быть выполнена внутренняя подварка.

Врезка отводов диаметром 200 мм и более должна выполняться путем присоединения к трубопроводу составного тройника заводского изготовления (тройник состоит из двух полуобечаек, одна из которых имеет отвод и усиливающие полукольца).

Подготовка к монтажным работам включает следующие операции:

очистку места присоединения от изоляции; определение местоположения продольных и поперечных сварных швов;

определение толщины стенки трубы и ее качества (ультразвуковым методом контролируется пояс шириной 40 - 60 мм под предполагаемые кольцевые швы; стенка трубы не должна иметь дефектов и отклонений толщины, более допускаемых по СНиП);

зачистку до металлического блеска с помощью шлифма-шинки, напильников, щеток мест под сварку;

очистку от грязи и ржавчины кромок свариваемых деталей тройника.

Работы по присоединению тройников разрешается выполнять на опорожненных и заполненных перекачиваемым продуктом трубопроводах при внутреннем давлении до 2,0 МПа. Тройник следует собирать на трубопроводе с помощью технологических скоб или наружных центраторов, добиваясь плотного прилегания полуобечаек к стенке трубы и обеспечения зазора между их кромками в 2 - 5 мм.

Наружные центраторы и другие сборочные технологические элементы снимают только после сварки корневого слоя продольных швов как тройника, так и силовых элементов.

Сварка продольных кромок полуобечаек тройника, особенно первых двух проходов, должна выполняться от середины к краям обратно-ступенчатым методом. Допускается одновременная сварка двух продольных швов двумя или четырьмя сварщиками.

После сварки продольных швов силовых элементов и тройника должны выполняться кольцевые швы способом сварки "на подъем" с обязательным оплавлением всех составных элементов - стенки трубопровода, кромок тройника и силовых элементов.

4.6. ЛИКВИДАЦИЯ ПОВРЕЖДЕНИЙ НА ЛИНЕЙНОЙ АРМАТУРЕ

При повреждении корпуса задвижки (обратного клапана) необходимо вырезать задвижку из трубопровода и вставить на ее место новую. Поврежденную арматуру вырезают таким же образом, как и поврежденный участок трубопровода; соединение арматуры с трубопроводом должно производиться с помощью переходников заводского изготовления или кату-

шек из труб с промежуточной толщиной стенки и длиной не менее 250 мм. Работы выполняются с соблюдением требований завода - изготовителя задвижки.

В исключительных случаях (отсутствие арматуры на замену или невозможность длительной остановки трубопроводов), при утечках в корпусе в виде отпотин, допускается ремонт путем зачистки дефектного места с последующей его заваркой либо приваркой заплаты.

При утечках во фланцевых соединениях, а также неисправности в деталях арматуры аварию ликвидируют после освобождения ремонтируемого участка от перекачиваемого продукта до уровня ремонтируемого разъема.

Набивку сальников задвижек производят после остановки перекачки при отсутствии избыточного давления в трубопроводе. Допускается набивка сальниковых уплотнений без остановки перекачки, которая должна выполняться по специальной инструкции.

Используются также следующие способ и технология набивки сальниковой камеры. В качестве набивки применяется крошка маслобензостойкой резины (может быть получена из бывших в употреблении шаровых разделителей или манжет скребков; размеры зерен крошки должны быть в пределах от 10x10x0,5 до 5x5x0,2 мм). Смоченная в масле (машинном, трансформаторном, автоле и т.д.) крошка нагнетается в сальниковую камеру через специально подготовленное отверстие с помощью приспособления для набивки сальника (рис. 4.20).

Технологическая последовательность выполнения операций:

сверление отверстия под резьбу диаметром 22 мм на глубину (В-5), мм, где В - толщина стенок сальниковой камеры; нарезка резьбы М24;

вворачивание приспособления для сверления под давлением, состоящего из пробкового крана высокого давления и камеры уплотнения;

после сверления - закрытие крана и отвинчивание уплот-нительной камеры сверла;

монтаж нагнетателя вместо снятой уплотнительной камеры;

открытие крана; ослабление грундбуксы;

нагнетание набивки до появления масла в щели между штоком задвижки и грундбуксой;

проверка легкости вращения или хода штока задвижки; перекрытие крана и демонтаж нагнетателя.
