По окончании подготовительных работ приступают к непосредственному сверлению. Вращением штурвала 1 и постепенным поджатием нажимной планки 2 производят сверление. Как только стенка трубы будет просверлена полностью, натяжение штурвала ослабнет. Подъем шпинделя 5 производят до крайнего верхнего положения; при выходе сверла 4 из корпуса задвижки последняя закрывается. Убедившись в герметичности задвижки, приспособление снимают.

Устройство для пробивки отверстия ПТ-1 (рис. 7.48) предназначено для пробивки отверстий в нефтепроводах, заполненных нефтью, а также для закачки химических композиций в полость трубопровода, контрольно-измерительных операций и т.п.

Устройство содержит перфоратор 11 , закрепленный в поворотном цилиндре 10 корпуса 8. Эластичное уплотнение 9 расположено между стенкой трубы 7 и поворотным цилиндром 10. Перфоратор 11 содержит ствол, пробойник, втулку. Комплект выстрела состоит из охотничьей гильзы, капсюля-воспламенителя, пыжа и порохового заряда. Комплект вводится в ствол и выводится из ствола казенником. Ударное устройство состоит из ударника, пружины, накидной гайки 3, чеки 2, кольца 1 и шнура 12 дистанционного управления.

На трубопровод 7 в месте пробивки отверстия устройство устанавливают в собранном виде и жестко закрепляют цепью 5 и винтами 4. Выстрел производится дистанционно при фиксированном вертикальном положении ствола, а также ввернутой пробке. После производства выстрела отпускается фиксатор, пробитое отверстие перекрывается поворотом цилиндра на 80 - 90° за ствол. Перфоратор вывинчивают и на его место устанавливают соответствующий инструмент.

Техническая характеристика устройства для пробивки отверстий ПТ-1

Давление в магистральном трубопроводе при пробивке отверстия, МПа...... Не более 2,5

Диаметр пробиваемого отверстия, мм.. 25

Диаметр трубопровода, мм.......................... 351 - 1220

Толщина стенки трубопровода, мм....... 18

Применяемые гильзы.................................... Охотничьи металлические

калибра 20, 28 по ГОСТ 7921 - 75

Марка пороха..................................................... Охотничий бездымный

"Сокол" ГОСТ 29781-77

Капсюль центрального боя........................ ГОСТ 7574 - 71

Габаритные размеры, мм, не более:

длина............................................................ 250

ширина........................................................ 1 40

высота.......................................................... 450

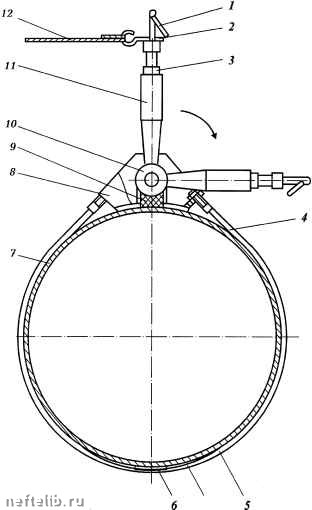

Рис. 7.48. Устройство для пробивки отверстий в стенке трубопровода:

1 - кольцо; 2 - чека; 3 - гайка; 4 - винт; 5 - цепь; 6 - подпятник; 7 - труба; 8 - корпус; 9 - уплотнение; 10 - цилиндр; 11 - перфоратор; 12 - шнур

Масса заряда, г................................................. 2 - 6

Масса ПТ-1, не более:

без комплекта ЗИП................................. 33

с комплектом ЗИП .................................. 53

Способ выстрела.............................................. Последовательный, одиночными выстрелами

Производительность (время подготовки одного отверстия, мин).......................... 4

Наружные звенные центраторы (рис. 7.49) предназначены для центровки труб при сборке их под сварку и представляют собой многосекционный хомут из пластинчатых звеньев с нажимными роликами.

Центраторы состоят из внутренних и наружных цепных звеньев 1, 2, 3, соединенных шарнирно между собой. В местах соединения звеньев на оси установлен опорный ролик. Замыкающим звеном центратора является крюк, надеваемый на ось крестовины. В крестовине закреплена гайка, через которую проходит винт с опорным узлом. Центратор устанавливается на стыкуемые концы труб и замыкается в единую цепь посредством крюка.

Вращением рукоятки винт опорным узлом подается к трубопроводу до упора, что приводит к натяжению звеньев центратора. При этом ролики упираются в кромки труб, которые совмещаются. При достижении удовлетворительного совмещения производят прихватку стыка.

Рис. 7.49. Центратор наружный звенный (ЦЗ):

1 - промежуточное звено; 2 - звено с опорными роликами; 3 - запорное звено; 4 - запорное устройство
