Рис. 8.5. Устройство для сбора нефти с поверхности воды: 1 - поплавок; 2 - желоб; 3 - рукав; 4 - край желоба

ра 3 при работе отсасывающего насоса. При увеличении скорости откачки погружение переднего края увеличивается, и больший слой пленки всасывается в емкость. С уменьшением скорости откачки передний край поднимается, а при прекращении откачки выходит из воды. Таким образом, регулируя скорость откачки, можно собирать и удалять нефтяные пленки различной толщины. При ширине переднего края скиммера 1 м максимальная производительность достигает 12 т/ч.

Другим типом малогабаритного скиммера является устройство (рис. 8.5), состоящее из четырех попарно соединенных поплавков 1, поддерживающих желоб 2 с отсасывающим рукавом 3. Регулировка поплавков осуществляется таким образом, чтобы края желоба 4 были слегка погружены. При этом стекающая в желоб пленка нефти удаляется через гибкий рукав отсасывающим насосом. Стабильность работы обеспечивается подержанием определенного установившегося уровня нефти в желобе, т.е. регулировкой скорости откачки, соответствующей толщине пленки нефти.

Имеются также конструкции дискового и барабанного скиммеров, отличающихся от вышеописанных. Принцип их работы основан на свойстве адгезии нефти и нефтепродуктов. При вращении барабанов (дисков) нефть увлекается ими вверх, где стекает под действием собственного веса или снимается специальными щитками в накопитель, из которого затем удаляется в резервуар. Эффективность работы таких скиммеров зависит от скорости вращения, размера барабанов (дисков) и вязкости нефти и нефтепродуктов.

Успешно применяется скиммер АС-400. Устройство содержит 200 дисков диаметром 500 мм со щетками. Нефтесборщик работоспособен при волне до 3 м. Производительность устройства при вязкости нефти от 1 • 10-4 м2/с составляет от 400 до 150 м3/ч при толщине слоя нефти 20 см и от 100 до 60 м3/ч при толщине слоя 2,5 см. Габариты устройст-

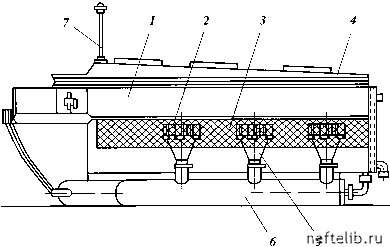

Рис. 8.6. Заборное устройство нефтесборщика "Нефтесбор-1":

1 - насосное отделение; 2 - палуба; 3 - решетка; 4 - крыша; 5 - во рон-

ка; 6 - нижнее отделение; 7 - сигнальная лампа

ва: 3200 х 3200 х 1350 мм, масса - 930 кг, потребляемая мощ-ность - 24 кВт.

Нефтесборщик "Нефтесбор-1" предназначен для сбора нефти с поверхности воды при авариях на подводных переходах магистральных нефтепроводов через судоходные реки. Принцип работы устройства основан на эффекте вихревой воронки, создаваемой на поверхности воды. В комплект нефтесборщика входят заборное устройство (рис. 8.6), вспомогательное оборудование, сборщик, пульт управления и передвижная дизель-электрическая станция мощностью 50 кВт, которая устанавливается на берегу или на плавучем основании. Вспомогательное оборудование включает мостик, переходные и две дополнительные секции, мусо росбо рщик, бо-новые ограждения, состоящие из отдельных секций, и якорные секции. Управление нефтесборщиком осуществляется с пульта управления дистанционно. Производительность нефтесборщика при толщине пленки 3,5 мм составляет 30 м3/ч. Габариты заборного устройства 6,5 х 2,74 х 2 м, масса - 3,5 т. Общая масса нефтесборщика - 16,0 т. Нефтесборщик доставляется к месту сбора нефтяной пленки катером.

В институте ИПТЭР разработан нефтесборщик НД-1 (рис. 8.7), предназначенный для сбора нефти с поверхности воды на несудоходных реках. Нефтесборщиком НД- 1 можно так-

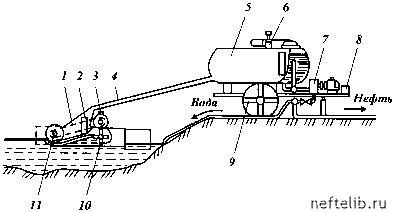

Рис. 8.7. Нефтесборщик НД-1:

1 - нефтесборное устройство; 2 - приемная камера; 3 - электродвигатель; 4 - наклонный трубопровод; 5 - отстойно-вакуумный резервуар;

6 - вакуумный насос; 7 - нефтеводяной насос; 8 - пульт управления;

9 - транспортное средство; 10 - вильчатый барабан; 11 - барабан

же собирать отстоявшуюся на воде даже самую тонкую пленку нефти без перемешивания и изменения структуры потока, а также обрабатывать водоемы с повышенным содержанием нефти в воде.

Принцип работы нефтесборщика заключается в следующем. Вакуумным насосом 6 создается разрежение в отстой-но-вакуумном резервуаре 5. Под воздействием вакуума происходит засасывание пленки нефти вместе с водой с помощью нефтесборного устройства 1. Поступающая в резервуар смесь нефти с водой отстаивается и насосом 7 откачивается, если это вода, обратно в реку, если нефть - в специально подготовленную емкость. При этом вращающийся барабан 11 обеспечивает направленное поступление нефтяной пленки в нефтесборное устройство 1 и далее из приемной камеры 2 по наклонному трубопроводу в вакуумный резервуар 5.

Сбор нефти с поверхности воды с помощью адсорбирующих материалов и поверхностно-активных веществ относится к физико-химическим методам. С их помощью производят рассеивание нефти в толще воды, потопление нефти с помощью тяжелых адсорбентов или путем коагуляции, поглощение нефти плавающими адсорбентами и др.

Для рассеивания нефти в толще воды обычно применяют ПАВ эмульгирующего действия, которые часто разбавляются
