оборудования - экскаваторное и бульдозерное. Основным рабочим органом экскаваторного оборудования является унифицированный ковш прямой и обратной лопат. Кроме того, экскаватор может быть оснащен по специальному заказу погрузочным ковшом, крановой подвеской, оборудованием грейфера и обратной лопатой со смещенной осью копания.

Техническая характеристика экскаватора ЭО-2621А

Вместимость ковша, м3: унифицированного прямой и обратной лопатами 0,25 погрузочного............................................................................. 0,50

Наибольшая глубина копания обратной лопаты с

различными ковшами, м........................................................ 3,0

Двигатель:

тип.................................................................................................. Д-65Н

мощность, л.с.......................................................................... 60

Тип ходового устройства....................................................... Пневмо-

колесный

Скорость передвижения, км/ч.......................................... 2,1 - 19,0

Максимальная продолжительность рабочего цикла

обратной лопаты с основным ковшом, с ..................... 1 6

Максимальная производительность обратной лопаты с основным ковшом, м3/ч.............................................. 56

Масса экскаватора, т............................................................... 5,7

Одноковшовый экскаватор ЭО-4121 (рис. 7.7) с полноповоротной платформой и гидравлическим приводом предназначен для разработки грунтов (вскрытия поврежденных участков трубопроводов, разработки карьеров для добывания грунта, песка), погрузки грунта и других сыпучих и мелкодробленых материалов.

Основной рабочий орган экскаваторного оборудования - ковши прямой и обратной лопат. Кроме того, экскаватор может быть оснащен погрузочным ковшом и оборудованием грейфера.

Рис. 7.7. Экскаватор ЭО-4121

Техническая характеристика экскаватора ЭО-4121

Вместимость ковша, м3:

обратной лопаты............................................................................... 0,65; 1,0

грейфера................................................................................................ 0,65

погрузчика............................................................................................ 1,0; 1,5

прямой лопаты.................................................................................... 0,65; 1,0

Наибольшая глубина копания обратной лопаты с различными ковшами, м.......................................................................... 7,3; 5,8

Двигатель:

тип............................................................................................................. А-01М

мощность, л.с..................................................................................... 130

Тип ходового устройства.................................................................. Гусеничный

Скорость передвижения, км/ч..................................................... До 2,8

Максимальная продолжительность рабочего цикла обратной лопаты с основным ковшом, с..................................... 18

Максимальная производительность обратной лопаты с

основным ковшом, м3/ч.................................................................... 200

Масса с оборудованием обратной лопаты, т........................ 21,5

Удельное давление на грунт, кПа.............................................. 65,0

Торфяной экскаватор марки Э-304В предназначен для вскрытия поврежденных участков трубопроводов, создания траншей для отвода нефти на болотах и слабых грунтах, разработки карьеров для добывания песка и грунта, выполнения погрузочно-разгрузочных работ. Экскаватор выполнен неполноповоротным, на специальном уширенно-удлиненном гусеничном ходу. Основное рабочее оборудование экскаватора - обратная и прямая лопаты с ковшами. Дополнительное сменное оборудование - драглайн, грейфер и кран.

Техническая характеристика экскаватора Э-304В

Вместимость ковша унифицированной лопаты, м3.......... 0,4

Наибольшая глубина копания, м:

обратной лопаты............................................................................... 4,2

драглайна.............................................................................................. 7,6

Двигатель:

тип............................................................................................................. Д-65

мощность, л.с...................................................................................... 50

Тип ходового устройства.................................................................. Гусеничный

Скорость передвижения, км/ч..................................................... 0,83+3,73

Максимальная продолжительность рабочего цикла для

обратной лопаты, с............................................................................... 15

Максимальная производительность для обратной лопаты, м3/ч........................................................................................................ 96

Масса с оборудованием обратной лопаты, т........................ 13,4

Удельное давление на грунт, кПа.............................................. 20,0

Наибольшая длина стрелы крана, м......................................... 15,0

Максимальная грузоподъемность, т.......................................... 5,0

Вылет стрелы при наибольшей грузоподъемности, м..... 3,0

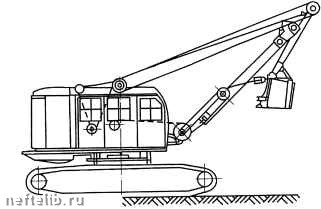

Рис. 7.8. Торфяной экскаватор ТЭ-2М

Промышленностью выпускается торфяной экскаватор ТЭ2-М (рис. 7.8), который предназначен для создания котлованов, обвалований и отводящих траншей на заболоченных участках и на слабых грунтах.

Экскаватор полноповоротный, на специальном уширенно-удлиненном гусеничном ходу. Основное рабочее оборудование экскаватора - обратная и прямая лопаты с ковшами. Дополнительное сменное оборудование - драглайн, грейфер и кран. В экскаваторе применен дополнительный реверс ходового механизма, который облегчает управление э тим механизмом.

Техническая характеристика экскаватора ТЭ-2М

Вместимость ковша, м3: обратной лопаты ...........................................

прямой лопаты..

драглайна......

Двигатель: тип.....................

мощность, л.с.

Тип ходового устройства ....................................

Скорость передвижения, км/ч........................

Длина стрелы, м:

обратной лопаты ..................................................

прямой лопаты.......................................................

драглайна.................................................................

Масса экскаватора, т............................................

Удельное давление на грунт, кПа.................

Для вскрытия поврежденных участков трубопроводов, создания нефтесборных котлованов и обвалований, выполнения

0,50 0,35 0,38

СМД-14Б

Гусеничный

1 ,43

5,5 5,5 1 2,5 17,0 18,0
