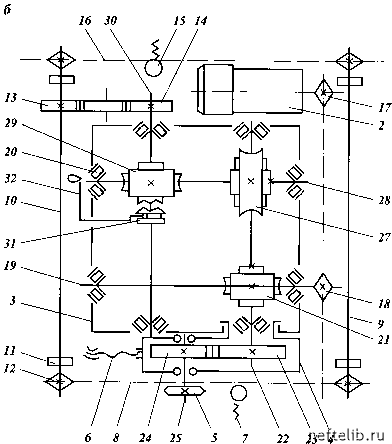

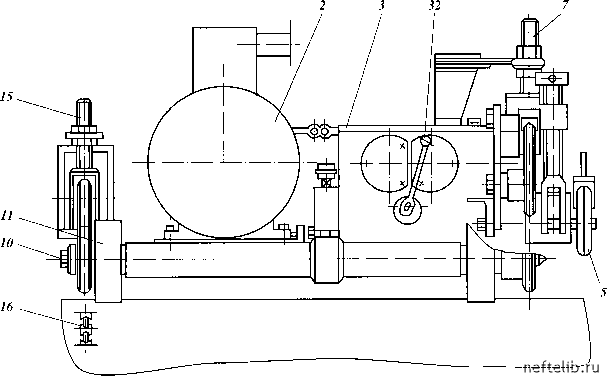

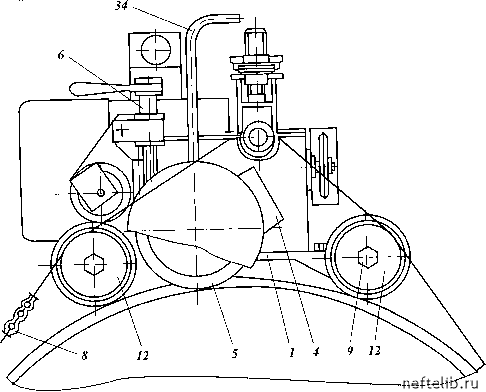

Рис. 7.37. Станок для резки труб MP 530/1220: t - рабочий вид на трубе; • - кинематическая схема станка и редуктора машины

Рис. 7.37. Продолжение

Приспособление (рис. 7.39) предназначено для врезки в действующий трубопровод, находящийся под давлением. В основе работы приспособления лежит тот же принцип, что и в устройстве отсека для выхода водолазов из подводной лодки: создается небольшой переходный объем, который заполняется водой. К трубопроводу 5 приваривают специальную камеру-шлюз 2, состоящую из двух отсеков. В ней располагается режущий инструмент. Сначала просверливают стенку действующей магистрали, жидкость вырывается из магистрали, заполняет камеру и подключаемый трубопровод. Затем в действие вступает чашечная фреза 7, которая проде-
