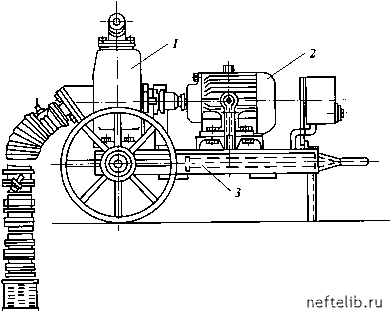

Рис; 7.25. Насос водоотливной НЦС-1:

1 - насос; 2 - электродвигатель; 3 - тележка

Насосы НЦС-1 (рис. 7.25) и НЦС-2 представляют собой передвижной агрегат, состоящий из одноступенчатого насоса и двигателя, смонтированных на одноосной передвижной тележке. Конструкция рамы тележки позволяет эксплуатировать насосы в стационарных условиях, для чего необходимо снять с тележки колеса и переднюю опору. Тогда рама тележки будет служить основанием насосной установки.

Насос ы НЦС-3 и НЦС-4 в отличие от НЦС- 1 и НЦС-2

монтируются на передвижной раме с салазками, которую можно использовать при установке насоса для работы в стационарных условиях.

Технические характеристики засосов НЦС

НЦС-1 НЦС-2 НЦС-3 НЦС-4

Тип двигателя....... Электро- Бензино- Электро- Бензино-

двигатель вый дви- двигатель вый дви-

АО2-42-2 гатель АО2-032-2 гатель

3 УД-2(УД025) УД-2(УД-25)

Подача, м3/ч........... 18-130 18-130 8-60 8-60

Напор, м.................... 8,3-20,5 8,3-20,5 4,3-21,7 4,3-21,7

9630295��57219

КПД, %....................... 17,6 - 54,6

Допустимая ваку-

умметрическая

всасывающая,

м.................................... 4-7

Диаметр всасывающих и напорных шлангов,

мм................................. 100

Габаритные размеры, мм:

длина................ 1 325

ширина........... 610

высота.............. 765

Масса, кг.................. 270

17,6 - 54,6 19,0 - 50,2 19,0 - 50,2

1 00

1 200 61 0 1110 276

6,5-8

11 20

385 540 1 50

6,5-8

1 050 500 880 205

Для откачки и закачки нефти и воды при аварийно-восстановительных работах на магистральных нефтепроводах может быть использован агрегат ЦА-320М.

Техническая характеристика ЦА-320М

Тип агрегата........................................................ Передвижной, самоходный

База.......................................................................... Автомобиль КрАЗ-256

Насос для закачки (марка)......................... 9т

Производительность, м3/ч.......................... 1 0-83

Давление максимальное, МПа................ 32

Габаритные размеры, мм:

длина............................................................. 10 425

ширина........................................................ 2650

высота........................................................... 3235

Масса, кг............................................................... 17 085

Для перекачки грунтовых и нефтесодержащих с механическими включениями вод, а также суспензий, включающих горячие и взрывчатые вещества, из траншей и котлованов используется установка УПС-1, которая представляет собой осевой насос сварной конструкции, смонтированный на понтоне. Конструкция насоса обеспечивает защиту крыльчатки от механических повреждений.

Величина погружения насоса регулируется его перемещением относительно понтона. Управление установкой УПС-1 осуществляется выносным пакетным переключателем.

Производительность установки до 250 м3/ч, напор - 8 м, привод электрический. Габаритные размеры 1 700 х 1 700 х

х 1 200 мм. Масса - 200 кг.

7.5. eeONeigA a Аа ё a a OiA? a aAn a a

Использование средств малой механизации позволяет облегчить и ускорить ремонтные работы, проводимые при ликвидации аварий на магистральных нефтепроводах.

Например, приспособление (рис. 7.26) предназначено для разметки отверстий различного назначения, в том числе отверстий под набивку герметизирующих тампонов в полость трубопровода, присоединения отводов и др.

В месте вырезки отверстия приспособление стойкой 2 устанавливают на трубу 1. При помощи ползунка 5 и стопорного винта 4 фиксируют требуемый диаметр отверстия и разметочным стержнем 6 наносят контур отверстия. Возможности перемещения ползунка в горизонтальной плоскости и разметочного стержня в вертикальной позволяют размечать отверстия практически любого диаметра.

Приспособление (рис. 7.27) предназначено для разметки

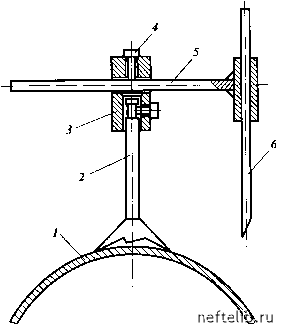

Рис. 7.26. Приспособление для разметки отверстий:

1 - стенка трубы; 2 - стойка; 3 - вращающаяся втулка; 4 - стопорный

винт; 5 - ползунок; 6 - разметочный стержень
