осуществляют контроль качества сварных швов; изолируют отремонтированный участок и засыпают грунтом.

Сущность способа замены поврежденного участка с прокладкой обводной линии состоит в том, что в аварийном порядке производят перекрытие поврежденного участка трубопровода, врезку и прокладку обводной линии для возобновления перекачки. Основные же восстановительные работы по замене участка трубы выполняются в обычном ритме, что способствует повышению качества монтажно-сварочных работ.

Схема производства работ при замене дефектного участка трубы с применением обводной линии показана на рис. 5.2. Одновременно с началом аварийно-восстановительных работ по вскрытию участка трубопровода, сбору и откачке вытекающего нефтепродукта с обеих сторон удаляемой секции трубопровода (без его опорожнения) устанавливают перекрывающие устройства для отсечения поврежденного участка от основной магистрали.

При производстве этих работ выполняются два вида сложных и ответственных операций: вырезка отверстий в трубопроводе и ввод через них перекрывающих устройств. Для этого в месте ввода перекрывающих устройств к трубопроводу привариваются два патрубка или разрезные тройники. Во фланце тройника имеются специальные пазы для установки заглушек после окончания ремонтных работ. К патрубкам присоединяют специальную запорную арматуру, к которой монтируют механизм для вырезки отверстия. Конструкция механизма позволяет вырезать отверстия в трубопроводе, находящемся под давлением перекачиваемого нефтепродукта.

После вырезки отверстий механизм демонтируют, арматуру закрывают и на его место устанавливают приспособление для ввода перекрывающих устройств. Перекрывающее устройство представляет собой заглушку в форме ребристого конуса, смонтированную на тягах. Заглушка в трубопроводе располагается основанием конуса в сторону повышенного давления жидкости в целях обеспечения плотного прилегания краев неопреоновой чашки к стенкам трубопровода.

Конструкция заглушек позволяет удерживать рабочее давление жидкости в трубопроводе. Сверление отверстий производят цилиндрической трубчатой фрезой с торцевой рабочей частью. Фрезу устанавливают точно по оси предполагаемого отверстия, а раму крепят к фланцу. Фрезерный шпиндель

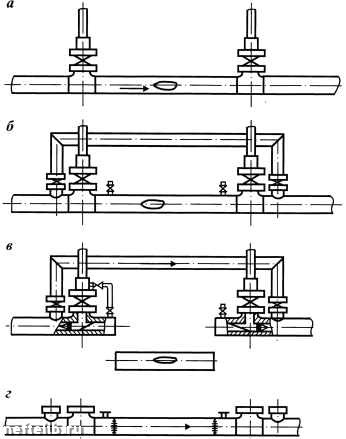

Рис. 5.2. Схема производства работ с применением обводной линии:

t - установка перекрывающих устройств для отсечения поврежденного участка от основной магистрали; • - установка обводной линии; , - удаление поврежденного участка и замена новым; „ - демонтаж перекрывающих участков и ввод в действие трубопровода

снабжен специальным устройством, которое удерживает в ы -резанный кусок металла и позволяет его извлечь. Вращательное движение фрезы и ее подача обеспечиваются встроенным в рамку пневмо- или гидроприводом. После вырезки отверстий в трубопроводе и демонтажа сверлильного устройства к запорной арматуре подсоединяют обводной трубопровод, по которому и направляется поток перекачиваемого продукта. Поврежденный участок удаляют и заменяют новым.

После выполнения этих операций перекрывающие устрой-

ства демонтируют, патрубки заглушают специальными сегментными заглушками, запорную арматуру на обводной линии перекрывают, и поток нефтепродукта направляется по основному трубопроводу.

При замене поврежденного участка наиболее ответственными являются работы по вырезке дефектного участка трубопровода и вварке новой "катушки". Эти работы должны выполняться с соблюдением определенных требований.

Длина вырезанного дефектного участка трубопровода должна быть больше длины самого дефекта не менее чем на 100 мм с каждой стороны.

Способ вырезки дефектного участка трубопровода должен назначаться в зависимости от конкретных условий, наличия соответствующих технических средств и примененной технологии АВР. Могут быть использованы:

холодная резка (с помощью специальных машинок для резки труб во взрывоопасном исполнении типа МРТ, "Файн");

газовая резка (резка пламенем от сгорания пропано-кислородной смеси);

резка с применением энергии взрыва.

При выборе способа вырезки необходимо иметь в виду следующее:

холодная резка требует обеспечения свободного вращения вокруг трубопровода двигателя с редуктором, т.е. соответствующей подготовки котлована, а также охлаждения рабочего органа (фрезы) смазочно-охлаждающей жидкостью для обеспечения пожарной безопасности;

газовая резка возможна только при условии выполнения всех противопожарных требований, предъявляемых к ведению огневых работ во взрывоопасных условиях (т.е. трубопровод должен быть опорожнен и загерметизирован);

вырезка дефектного участка трубопровода с помощью энергии взрыва применяется на заполненных перекачиваемым продуктом или опорожненных трубопроводах в соответствии с действующим руководством по их применению.

Подготовка концов трубопровода под монтаж и сварку необходима для правильного формирования сварного шва и соответствия размеров вставки размерам вырезанной части трубопровода. С этой целью рекомендуется применять специальные приспособления для разметки, которые позволяют переносить размеры вставки на конец трубопровода или наоборот - размеры вырезанной части трубопровода на вставку. В этом случае концы трубопровода отрезаются по
