высота................................................................................. 3670

Передвижной насосный агрегат ПНА-2 (рис. 7.22) предназначен для опорожнения поврежденного участка магистрального нефтепровода и обратной закачки нефти. Агрегат ПНА-2 является модификацией агрегата ПНА-1. Основное оборудование ПНА-2 расположено вдоль оси агрегата и состоит из следующих основных частей:

силового оборудования, включающего силовую установку с дизелем В2-800 ТК-С3, генератор;

насосного оборудования, включающего насос НПС-200-700, насосный агрегат С-569М;

трансмиссии, включающей промежуточный вал, редуктор, муфту;

вспомогательного оборудования.

Техническая харакеристика

Наибольшая подача нефти, м3/ч:

при закачке................................................................................................. 230

при откачке................................................................................................. 250

Напор при закачке, м ст. нефти................................................................. 480

Высота всасывания подпорного насоса, м......................................... 5

Установочная мощность силового дизеля, л.с................................ 800

Габариты агрегата в транспортном положении, мм:

длина............................................................................................................... 8710

ширина.......................................................................................................... 2650

высота............................................................................................................. 3920

Полная масса агрегата, кг, не более...................................................... 19 555

Для опорожнения поврежденного участка нефтепровода и обратной закачки разлитой нефти в условиях болотистой местности предназначен агрегат насосный болотоходный АНБ

( рис. 7.23).

Базовой АНБ является транспортер ДТ-10П, представляю-1 2 3 4

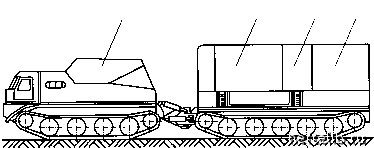

Рис. 7.23. Агрегат насосный болотоходный АНБ:

1 - транспортер ДТ-10П; 2 - силовая установка; 3 - пост управления; 4 насос центробежный НПС-200-700М

щий собой двухзвенную плавающую снегоболотоходную гусеничную машину с двумя активными звеньями, сочлененными по прицепной схеме. Машина преодолевает водные преграды глубиной 1,8 м.

В первом звене агрегата расположена тяговая силовая установка, находятся схемное оборудование и обслуживающий персонал. Второе звено представляет собой грузовую платформу, на которой установлено оборудование агрегата, размещены три топливных бака питания тягового двигателя, аварийные средства транспортера и его запасные части.

Для опорожнения нефтепровода и закачки собранной нефти в отремонтированный трубопровод служит модернизированный насос НПС 200-700М с шестью рабочими колесами. Модернизация насоса позволяет быстро производить переобвязку его на параллельную и последовательную работу двух групп рабочих колес. Переобвязка на параллельную работу осуществляется при опорожнении поврежденного участка трубопровода. В этом случае подача насоса увеличивается почти вдвое. При закачке, когда требуется увеличение давления, насос с помощью сменных трубопроводов обвязки переключается на последовательную работу групп рабочих колес.

В качестве подпорного насоса в агрегате АНБ используется самовсасывающий насос водоотливного агрегата АВ-701А. Насос соединен со взрывозащищенным электродвигателем и установлен на специальной передвижной тележке.

Техническая характеристика АНБ

Тип ходового устройства................................... Гусеничный

Габаритные размеры агрегата (без мон-тажно-транспортной базы), мм:

длина................................................................... 13 620

ширина.............................................................. 2900

высота................................................................. 3650

Наибольшая подача, м3/ч:

при опорожнении....................................... 320

при закачке..................................................... 200

Наибольшее давление при закачке, МПа 5,0

Питание электродвигателя.............................. Передвижная электростанция мощностью 75 кВт (в комплект оборудования не входит)

Общая грузоподъемность, кН......................... 100

В том числе:

первого звена................................................. 17

второго звена................................................. 83

Масса полного комплекта (с базой, экипажем, заправкой), кг.......................................... 30 000

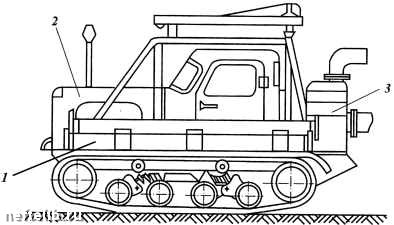

Рис. 7.24. Водоотливной агрегат АВ-701: 1 - шланг всасывающий; 2 - трактор ДТ-75М;

насос самовсасывающий

Водоотливной агрегат АВ-701 (рис. 7.24) предназначен для откачки дождевых, талых и грунтовых вод из ремонтных котлованов.

Агрегат представляет собой самовсасывающий насос ВСА 200-01А, установленный на тракторе ДТ-75М. Привод насоса осуществляется от вала отбора мощности через цилиндрический редуктор, смонтированный на заднем мосту трактора.

Всасывающий шланг снабжен приемной сеткой для предохранения от попадания в насос посторонних предметов.

Техническая характеристика АВ-701

Производительность, м3/ч......................................... 700

Полный напор, м вод. ст............................................. 12

Потребляемая мощность насоса, л.с................... 65

Число шлангов ................................................................ 4

Удельное давление на грунт, кПа........................ 5,7

Габаритные размеры, мм:

длина ............................................................................ 5200

ширина........................................................................ 21 50

высота .......................................................................... 2830

Масса, кг ............................................................................. 7920

Насосы типа НЦС - центробежные самовсасывающие одноступенчатые с рабочим колесом одностороннего хода - предназначены для откачивания грунтовых вод из ремонтных котлованов. Конструкция насосов допускает их работу с температурой воды не выше 50 °С и позволяет осуществлять автоматическое управление ими.
