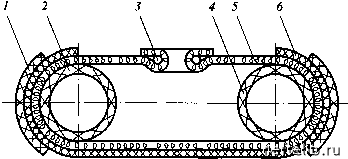

Рис. 5.5. Пробка-герметизатор:

Л - полоса сырой резины; 2 - баллон; 3 - шнур капроновый; 4 - флиппер; 5 - кожух брезентовый; 6 - кожух резиновый

брезентового кожуха вставляют капроновый шнур диаметром 10 мм и лепестки кожуха стягивают при помощи этого шнура. Затем баллон с брезентовым кожухом помещают в резиновый. При установке пробки герметизации внутрь трубопровода на ее наружный диаметр накладывают пояс из листовой сырой резины шириной 250 мм. Пробку устанавливают перпендикулярно оси трубопровода и в ней создают давление 0,2...0,3 МПа.

Для перекрытия внутренней полости трубопровода при ликвидации аварии применяется также резиновый запорный шар. Используется он совместно с глиняными тампонами. Резиновый запорный шар (рис. 5.6) представляет собой камеру типа футбольного мяча диаметром 500... 1220 мм, изготовленную из бензостойкой резины толщиной 2 мм. Шар заводят во внутреннюю полость нефтепровода через вырезанное в его стенке окно и с помощью шланга длиной 20 м соединяют с выхлопной трубой автомобиля. Не полностью накачанный шар проталкивают по нефтепроводу на 750 - 800 мм от окна, удерживают в таком положении и накачивают выхлопными газами до давления 0,04 МПа. Далее производят набивку глиняного тампона на длину 600 - 700 мм, не доходя до окна 150 мм. Шланг отсоединяют от ниппеля шара, ниппель перегибают и стягивают проволокой. Аналогично выполняется операция по установке шара со стороны второго окна. После очистки полости между тампонами и соответствующего контроля концентрации паров приступают к огневым работам.

Созданы тампоны-герметизаторы из резинокордной оболочки. Тампон-герметизатор (рис. 5.7) состоит из оболочки 2, имеющей ребристую поверхность для плотного контакта с

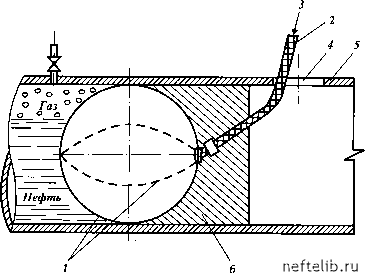

Рис. 5.6. Резиновый запорный шар:

1 - шар из бензостойкой резины; 2 - шланг резиновый; 3 - место закачки отработанных газов автомобиля или инертного газа; 4 - окно для заправки шара и набивки тампона; 5 - дефектный участок трубопровода; 6 - тампон из глины

внутренней поверхностью трубы, ушек 1 и ниппеля 3 для закачки воздуха.

Тампоны устанавливают с открытого торца трубопровода и применяют при температуре окружающего воздуха от минус 4 до плюс 25 °С.

На рис. 5.8 показана схема перекрытия нефтепровода с помощью тампонов-гер метизатор ов из р езинокор дной оболочки.

К трубопроводу 1 для откачки нефти на расстоянии 30 м от намеченного места с реза дефектного участка приваривают отвод с задвижкой. Исходя из допустимого значения гидростатического давления в трубопроводе, удерживаемый тампоном уклон ремонтир уемого участка не должен пр евышать 22 град.

Использование тампонов для перекрытия трубопроводов с уклоном ремонтир уемого участка более 22 гр ад. не допускается.

Для контроля давления в трубопроводе к отводу приваривают штуцер с манометром.

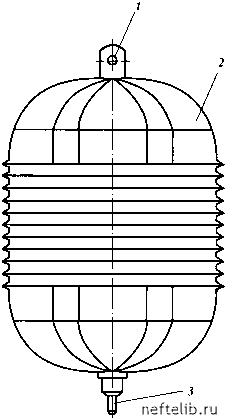

Рис. 5.7. Тампон-герметизатор из резинокордной оболочки:

Л - ушко; 2 - оболочка; 3 - ниппель

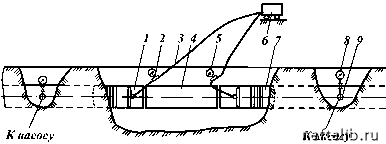

Рис. 5.8. Схема перекрытия трубопровода с помощью тампона-герметизатора из резинокордной оболочки:

Л - трубопровод; 2,5 - манометры с клапаном; 3 - шланг; 4 - катушка; 6 - компрессор; 7 - тампон; 8 - штуцер; 9 - отвод для откачки нефти

К отводу с задвижкой присоединяют передвижной насосный агрегат, который должен располагаться на расстоянии не менее 30 м от ремонтируемого участка трубопровода.
