Габаритные размеры, мм:

длина.................................................................................

ширина.............................................................................

высота...............................................................................

15 900

3800

3600

Для этих же целей могут быть использованы двухзвенные плавающие транспортеры на гусеничном ходу ДТ-10П, ДТ-20П, ДТ-30П, выпускаемые Ишимбайским заводом транспортного машиностроения, грузоподъемностью соответственно 10, 20 и 30 т.

Доставка людей к месту аварии может осуществляться машинами на колесном ходу с высокой про ходимостью, оборудованными спальными местами, отопительной системой, блоком для приготовления пищи и позволяющими персоналу находиться в полевых условиях продолжительное время.

Для работы в болотистой местности разработаны плетево-зы на гусеничном ходу. Например, плетевоз тракторный гусеничный ПТГ 251, предназначенный для перевозки плетей диаметром от 530 до 1420 мм, длиной 36 м. Грузоподъемность - 25 т, давление на грунт с грузом 26 т - 28 кПа. Масса - 12,3 т. Конструкция разработана СКВ "Газстройма-шина". Изготовитель - завод "Ухтагазстроймаш".

Трубовоз ТВ 302 на базе болотохода "Тюмень" предназначен для перевозки труб диаметром 530...1420 мм, длиной до 12 м по заболоченным местам, глубокой грязи и рыхлому снегу. Грузоподъемность по ровной дороге без спусков и подъемов - 30 т, на болотах - 20 т, в остальных случаях - до 25 т. Масса (без груза) - 46 т.

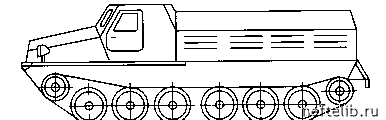

Для перевозки персонала аварийно-восстановительных бригад и различных грузов по бездорожью в условиях заснеженной целины и лесисто-болотистой местности с одновременной буксировкой специальных колесно-лыжных прицепов предназначен гусеничный тяжелый транспортер-тягач ГТ-Т (рис. 7.3).

Рис. 7.3. Гусеничный тяжелый транспортер-тягач (ГТ-Т) 170

Транспортер представляет собой быстроходную плавающую машину высокой проходимости с несущим корпусом и передними ведущими колесами. Он оборудован водооткачи-вающими средствами, состоящими из механического центробежного и ручного поршневого насосов.

Техническая характеристика транспортера ГТ-Т

Грузоподъемность, кг........................................................................................ 2000

Масса буксируемого прицепа, кг.............................................................. 4000

Собственная масса в снаряженном состоянии, кг....................... 8200

Мощность двигателя, л.с................................................................................ 200

Максимальная скорость, км/ч.................................................................... 45,5

Габаритные размеры, мм:

длина..................................................................................................................... 6340

ширина................................................................................................................. 3140

высота................................................................................................................... 2160

База, мм..................................................................................................................... 3914

Колея, мм................................................................................................................. 2600

Дорожный просвет, мм.................................................................................... 450

Удельное давление на грунт, кПа............................................................ 24,0

Для перевозки людей и грузов, а также буксировки прицепов в труднопроходимых местах (пески, болота, рыхлый снег) предназначен транспортер ГТ-С-ГАЗ-71. Состоит из металлического сварного корпуса, металлической двухместной кабины с двумя наружными дверями и двумя люками в крыше и металлической платформы, выполненной заодно с корпусом.

Техническая характеристика транспортера ГТ-С-ГАЗ-71

Грузоподъемность, кг........................................................................................ 1000

Масса буксируемого прицепа, кг.............................................................. 2000

Собственная масса в снаряженном состоянии, кг....................... 3750

Мощность двигателя, л.с................................................................................ 115

Максимальная скорость, км/ч.................................................................... 50

Габаритные размеры, мм:

длина..................................................................................................................... 5365

ширина................................................................................................................. 2585

высота................................................................................................................... 1740

База, мм..................................................................................................................... 3630

Колея, мм................................................................................................................. 2180

Дорожный просвет, мм.................................................................................... 380

Удельное давление на грунт, кПа............................................................ 17,0

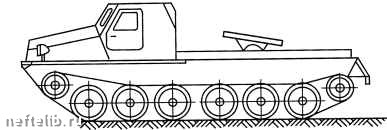

Для буксировки специальных полуприцепов в условиях бездорожья предназначен гусеничный седельный тягач ГТ-ТС (рис. 7.4). Тягач изготовлен на базе гусеничного трактора ГТ-Т и представляет собой снегоболотоходную машину высокой проходимости.

Рис. 7.4. Тягач ГТ-ТС

Корпус специального исполнения без кузова, с закрытой

цельнометаллической кабиной, рама корпуса закрыта металлической платформой.

Техническая характеристика прицепа тягача ГТ-ТС

Грузоподъемность, кг........................................................................................ 2500

Масса буксируемого прицепа, кг.............................................................. 6000

Собственная масса в снаряженном состоянии, кг....................... 8100

Габаритные размеры, мм:

длина..................................................................................................................... 6340

шир ина................................................................................................................. 31 40

в ысота ................................................................................................................... 21 60

Удельное давление на грунт, кПа ............................................................ 24,0

Для перевозки людей, а также оборудования, механизмов, приспособлений, материалов в заболоченной и снежной местностях предназначен снегоболотоход В-1 "Витязь". В комплекте с прицепом на металлических гусеницах может перевозить длинномерные грузы.

Гусеницы снегоболотохода состоят из двух бесконечных резиновых лент, армированных тросом диаметром 4 мм. Ленты соединены между собой траками на болтах из высокопрочной стали. Приводом гусеничного хода служат специальные резинокордные звездочки. Оснащение машины В-1 тросовой лебедкой обеспечивает возможность ее самовытаскивания.

Техническая характеристика снегоболотохода "Витязь"

............................... 7200

.............................. 3000

Собственная масса, кг.......

Грузоподъемность, кг...........

Габаритные размеры, мм: длина.........................................

ширина высота... Колея, мм

Ваза, мм

J-JU.OU., iviivi.........................

Дорожный просвет,

6715 3170 2650 2250 3600 81 0
