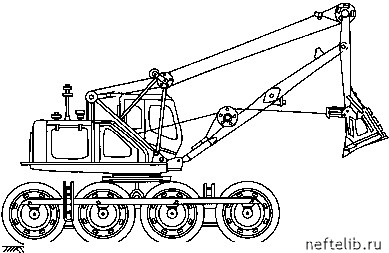

Рис. 7.9. Экскаватор-кран болотный ЭКБ

погрузочно-разгрузочных работ на заболоченных и обводненных участках создан экскаватор-кран болотный ЭКБ (рис. 7.9).

Кроме основного рабочего органа - обратной лопаты - экскаватор имеет сменное оборудование: грейферный ковш, грузовой крюк, ковши драглайна для болотистых и обычных грунтов. Машина базируется на 16 катках с арочными шинами. В зависимости от условий передвижения и работы экскаватора давление в шинах регулируется в широком диапазоне и составляет 0,08 - 0,09 МПа при передвижении по дорогам с твердым покрытием, 0,02 - 0,03 МПа - при передвижении и работе машины на заболоченных грунтах. Объем шин, выполняющих функции понтонных устройств, обеспечивает плавучесть экскаватора-крана при преодолении водных преград. Пневмосистема экскаватора обеспечивает подкачку шин как отдельно каждой, так и всех вместе. Изменение давления воздуха в шинах производит машинист из кабины крана.

Техническая характеристика экскаватора ЭКБ

Вместимость ковша, м3:

обратной лопаты................................................................. 0,30

др аглайна................................................................................ 0,50

грейфера.................................................................................. 0,35

Двигатель:

тип.........................

мощность, л.с.

Д-48ЛС 48

Тип ходового устройства.................................................... Катки на арочных

шинах

Размер шин И-185, мм.......................................................... 1500x840

Скорость передвижения, км/ч....................................... 0,9 - 4,0

Длина стрелы, м:

драглайна................................................................................ 10,5

грейфера.................................................................................. 7,5

крана.......................................................................................... 7,5

Грузоподъемность крана при вылете стрела: 5 м,

кг....................................................................................................... 3,0

Число экскаваций, мин:

обратной лопаты................................................................. 4

драглайна................................................................................ 3

грейфера.................................................................................. 3

Масса экскаватора, т............................................................ 17,2

Удельное давление на грунт, кПа................................ 10,0

Отечественной промышленностью изготавливается одноковшовый универсальный экскаватор Э-302, предназначенный для вскрытия поврежденных участков трубопроводов, разработки и погрузки грунтов, выполнения различных по-грузочно-разгрузочных работ.

Экскаватор состоит из четырех основных частей: поворотной платформы с механизмом управления, двигателем, кабиной и капотом; главного редуктора с лебедкой, тормозами и фрикционами ходовой части; рабочего оборудования. Рабочее оборудование состоит из прямой и обратной лопат, драглайна, грейфера и крана.

Техническая характеристика экскаватора Э-302

Вместимость ковша унифицированной лопаты, м3 0,4

Наибольшая глубина копания, м:

обратной лопаты.................................................................. 4,0

драглайна................................................................................ 7,6

Двигатель:

тип................................................................................................ Д-65

мощность, л.с....................................................................... 50

Тип ходового устройства................................................... Пневмоколес-

Скорость движения, км/ч................................................. 1,48-15,0

Минимальная продолжительность цикла для обратной лопаты, с ............................................................................ 1 5

Максимальная производительность для обратной

лопаты, м3/ч............................................................................... 96

Наибольшая длина стрелы, м......................................... 15,0

Наибольшая грузоподъемность, т................................. 5,0

Вылет стрелы при наибольшей грузоподъемности,

м........................................................................................................ 3,0

Масса экскаватора, т........................................................... 11 ,7

Удельное давление на грунт, МПа.............................. 0,55

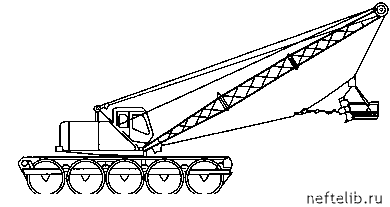

Рис. 7. 1 0. Экскаватор ЭПГ-1

Экскаватор ЭПГ-1 (рис. 7.10) предназначен для разработки и погрузки грунта с помощью драглайна или грейфера в сильно заболоченной местности, а также в водоемах с уровнем воды до 0,9 м. Он может быть также оснащен типовым крановым оборудованием экскаватора Э-302.

Экскаватор ЭПГ-1 представляет собой экскаватор Э-302, установленный на понтонно-гусеничном ходу.

В качестве опорных катков ходовой части экскаватора используются пустотелые катки-понтоны, по пяти с каждой стороны, водоизмещением 2,4 т каждый. Осадка машины на плаву составляет 1,2 м.

Техническая харакерисика экскаваора ЭПГ-1

Вместимость ковша, м3:

основного.............

торфяного.............

WJV.W W...............................................

Наибольшая глубина копания, м:

для траншей......

для котлованов Двигатель:

тип...........................

мощность, л.с............................................

Тип ходового устройства........................

Скорость передвижения, км/ч............

Масса, т.............................................................

Удельное давление на грунт, кПа.....

0,35 0,5

7,6 5,3

Дизель Д-38 38

Понтонно-гусеничный

1,45-14,9

19,4

15,0

Применяется экскаватор "Като" (рис. 7.11) с полноповоротной платформой, предназначенный для вскрытия поврежденных участков трубопроводов, рыхления твердых грунтов, погрузки сыпучих и мелкодробленых материалов.
