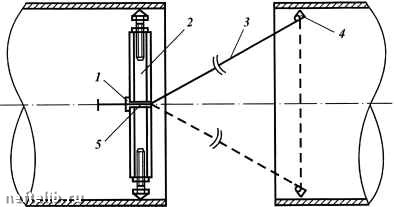

Рис. 7.27. Приспособление для разметки катушек

катушек при замене дефектного участка трубопровода. Приспособление состоит из регулировочной штанги 2 и тросика 3. Один конец тросика пропущен через отверстие 5 в середине штанги и закреплен установочным винтом 1, с помощью которого можно регулировать длину тросика. Свободный конец тросика снабжен чертилкой 4.

Разметка катушки производится в следующем порядке. Сначала внутрь трубы-заготовки под будущую катушку через торец устанавливают регулировочную штангу. Затем протягивают трос на длину будущей катушки и чертилкой отмечают круговой контур по внутренней поверхности трубы-заготовки. После этого регулировочную штангу переносят на размеченную линию, фиксируют и операцию разметки катушки повторяют для другого конца катушки. Обрезку катушки производят по линии реза переносом ее с внутренней поверхности трубы-заготовки на наружную. После этого регулировочную штангу вводят в открытый торец трубопровода, образованный вырезкой дефектного участка, и радиусом, равным принятой длине катушки, очерчивают круговой контур на наружной стороне противоположного открытого торца трубопровода. Затем операцию повторяют симметрично.

Шаблон (рис. 7.28) предназначен для разметки катушек при замене дефектного участка. Он состоит из четырех направляющих стержней и двух хомутов. Каждый хомут имеет четыре втулки с винтами и фиксаторами и два стяжных болта. Внутренний диаметр хомута определяется диаметром того

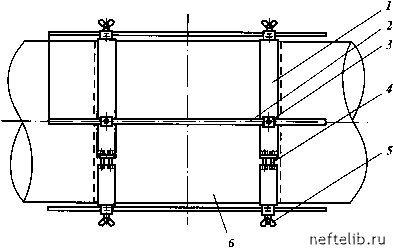

Рис. 7.28. Шаблон для разметки катушек:

1 - хомут; 2 - направляющий стержень; 3 - втулка; 4 - затяжной болт; 5 - винт-фиксатор; 6 - трубопровод

трубопровода, на котором будут проводиться ремонтные работы .

Длину "катушки" для заменяемой части трубопровода вы-бирают следующим образом. Определяют границы поврежденного участка, по которым будет производиться разрез трубопровода. На трубопровод, где остался поврежденный участок, надевают шаблон. При установке шаблона торцевую часть хомутов совмещают с линией отметки границ поврежденного участка и хомуты болтами фиксируют в этом положении. После этого во втулках хомутов закрепляют направляющие шаблона. Зафиксировав таким образом длину поврежденной части трубопровода, шаблон снимают вместе с направляющими, переносят и закрепляют на трубе-заготовке для "катушки". При закреплении шаблона торцевую часть одного из хомутов совмещают с то рцом трубы. Затем, используя кромку второго хомута как линейку, намечают на поверхности трубы линию отреза "катушки".

Приспособление (рис. 7.29) также предназначено для разметки "катушек" при замене дефектного участка трубы. С его помощью можно производить замену дефектного участка без дополнительных подгоночных работ.

Приспособление состоит из двух колец, шарнирно соединенных тремя штангами 6: каждое кольцо разъемное и со-

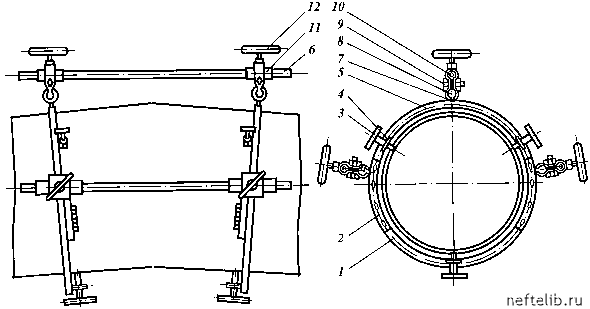

Рис. 7.29. Приспособление для разметки катушек:

1 - полукольцо нижнее; 2 - накладка; 3 - винт установочный; 4 -

- риска; 8 - палец; 9 - винт стяжной; 10 - скоба; 11 - втулка; 12

бобышка; 5 - полукольцо верхнее; 6 - винт стопорный

штанга; 7
